Поставщик
|
Becker&Hickl |
|
Тип прибора
|
TCSPC платы |
|
Применение
|
для счета фотонов |
|
Тип детектора счета фотонов
|
TCSPC платы |

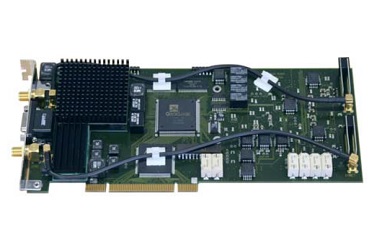

TCSPC плата SPC-130EM представляет собой недорогой вариант платы подсчета единичных фотонов с корреляцией по времени с расширенной памятью. В комплект поставки входит бесплатное программное обеспечение для работы с Windows 7/8/Vista/XP (другие версии доступны под запрос), настраиваемое на различные конфигурации плат и осуществляющее вычисления в реальном времени.
Особенности:
- насыщенная скорость счета 10 МГц;
- мертвое время 100 нс;
- обратный старт/стоп – частота повторения до 150 МГц;
- электронное временное разрешение 6.6 пс (RMS) / 2.5 пс (FWHM);
- временное разрешение канала до 813 фс;
- улучшенная схема памяти;
- до 4096 временных каналов на кривую;
- специализированное ПО для Windows 7/8/Vista/XP;
- прямое подключение к детекторам для счета фотонов;
- режим одиночной кривой затухания;
- режим непрерывного потока;
- неограниченный режим записи;
- записываемая скорость счета до 5 МГц;
- режим FIFO/временных меток для FCS, FIDA, FILDA, BIFL.

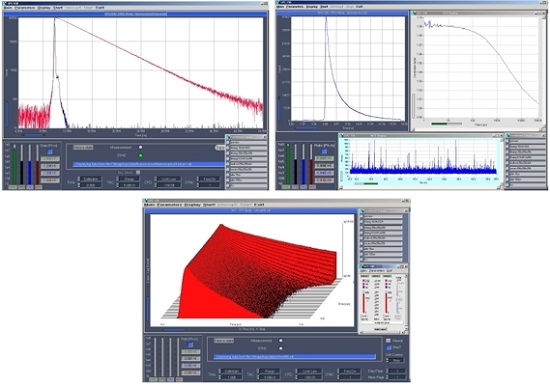

Особенности программного обеспечения:
- вычисление FCS, PCH и MCS следов в реальном времени;
- настройка FCS (флуоресцентной корреляционной спектроскопии) кривых в реальном времени;
- возможность подстройки в зависимости от конфигурации системы;
- параллельная работа до 4-х SPC или DPС плат;
- отображение кривых в реальном времени;
- полный доступ ко всем функциям SPC платы;
- одно программное обеспечение для всех TCSPC модулей;
- функции накопления и автоматического сохранения;
- режим осциллографа;
- одиночный и повторяющийся режим;
- последовательный режим;
- режим временных меток;
- режим 2D и 3D отображения;
- отображение кривых в 3D режиме, цветной режим;
- функции обработки кривых в режиме 2D и 3D отображения;
- загрузка предустановленных настроек;
- сохранение, загрузка и преобразование распределения фотонов и данных о временных метках.
Применения:

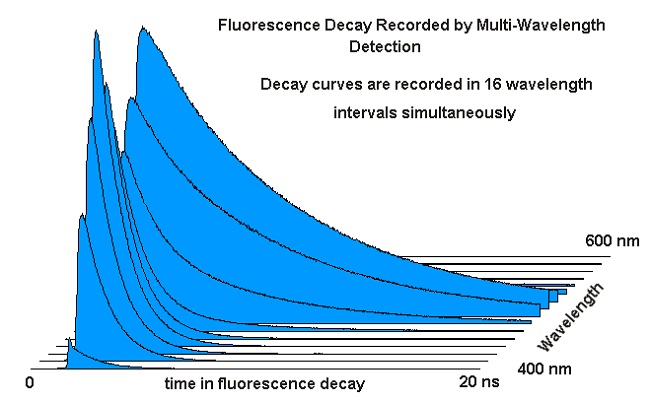

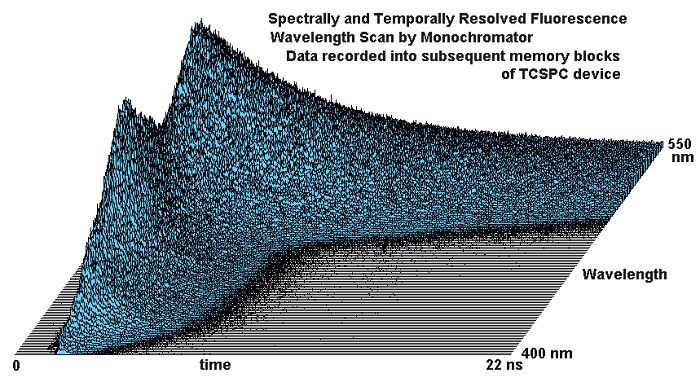

- многоспектральное измерение времени жизни;
- измерение времени жизни при флуоресценции;
- коррелированный по времени счет фотонов (TCSPC);
- флуоресцентная корреляционная спектрометрия;
- спектрометрия одиночных молекул.
Параметры TCSPC платы SPC-130EM:
|
Параметр |
Значение | |||||
|
Фотонный канал (вход старт): |
| |||||
|
Принцип работы |
усилитель-дискриминатор со следящим порогом (CFD) | |||||
|
Временное разрешение (FWHM/RMS) |
6.6 пс /2.5 пс | |||||
|
Диапазон оптимального входного напряжения |
-30 мВ до -1В | |||||
|
Минимальная ширина входного импульса |
400 пс | |||||
|
Порог |
-20 мВ до -500 мВ | |||||
|
Регулировка пересечения нуля |
-100 мВ до +100 мВ | |||||
|
Канал синхронизации (вход стоп): |
| |||||
|
Принцип работы |
усилитель-дискриминатор со следящим порогом (CFD) | |||||
|
Диапазон оптимального входного напряжения |
-30 мВ до -1В | |||||
|
Минимальная ширина входного импульса |
400 пс | |||||
|
Порог |
-20 мВ до -500 мВ | |||||
|
Частотный диапазон |
0 до 200 МГц | |||||
|
Делитель частоты |
1-2-4 | |||||
|
Регулировка пересечения нуля |
-100 мВ до +100 мВ | |||||
|
Время-амплитудный преобразователь/АЦП: |
| |||||
|
Принцип работы |
генератор линейно изменяющегося напряжения/ждущий усилитель | |||||
|
Диапазон время-амплитудного преобразователя |
50 нс до 5 мкс | |||||
|
Коэффициент усиления ждущего усилителя |
1 до 15 | |||||
|
Смещение ждущего усилителя |
0 до 100% время-амплитудного преобразователя | |||||
|
Временной диапазон, включая ждущий усилитель |
3.3 нс до 5 мкс | |||||
|
Минимальное Время/Канал |
813 фс | |||||
|
Принцип АЦП |
40 нс Flash АЦП с коррекцией ошибки | |||||
|
Дифференциальная нелинейность |
<0.5% rms, тип. <1% пик-пик | |||||
|
Опрос данных (режим гистограммы): |
| |||||
|
Метод |
2-размерный гистограммный процесс на плате | |||||
|
Мертвое время |
100 нс, не зависит от скорости компьютера | |||||
|
Максимальное число кривых в памяти |
65536 |
16384 |
4096 |
1024 |
256 |
64 |
|
Число временных каналов/кривых |
4 |
16 |
64 |
256 |
1024 |
4096 |
|
Максимальное количество счетов/канал |
216-1 | |||||
|
Контроль переполнения |
отсутствие/стоп/повторение и коррекция | |||||
|
Время опроса |
0.1 мкс до 100 000 с | |||||
|
Интервальное время дисплея |
0.1 мкс до 100 000 с | |||||
|
Время повторения |
0.1 мкс до 100 000 с | |||||
|
Контроль кривой (внутренний) |
программируемый секвенсор | |||||
|
Контроль счета |
4 бит TTL | |||||
|
Экспериментальный триггер |
TTL | |||||
|
Опрос данных (память FIFO/Time-Tag режим): |
| |||||
|
Метод |
отметки длины волны и времени индивидуальных фотонов и непрерывная запись на диск | |||||
|
Отображение на дисплее |
спадающая функция, FCS, Cross-FCS, PCH, MCS следы | |||||
|
Вычисление FCS |
алгоритм multi-tau, вычисления и подгонка в непрерывном режиме | |||||
|
Число импульсов спада/запись длины волны |
неограниченно | |||||
|
Мертвое время |
100 нс | |||||
|
Насыщенная скорость счета, пик |
10 МГц | |||||
|
Поддерживаемая скорость счета (ограничена скоростью шины) |
тип. 4 МГц | |||||
|
Формат выходных данных (АЦП/Макровремя/Маршрутизация) |
12 / 12 / 4 | |||||
|
Емкость буферной памяти FIFO (фотоны) |
2 Мб | |||||
|
Разрешение макротаймера, внутренний тактовый сигнал |
50 нс, 12 бит | |||||
|
Разрешение макротаймера, тактовый сигнал от входа SYNC |
10 нс до 100 нс, 12 бит | |||||
|
Контроль кривой (внешняя маршрутизация) |
4 бита TTL | |||||
|
Контроль счета |
1 бит TTL | |||||
|
Рабочие требования: |
| |||||
|
Требования к компьютеру |
ПК Pentium, рекомендуется многоядерный процессор | |||||
|
Тип используемой шины |
PCI | |||||
|
Количество используемых PCI слотов |
1 | |||||
|
Энергопотребление |
около 45 Вт при +5В, 2 Вт при +12 В | |||||
|
Габаритные размеры |
225х115х25 мм | |||||
