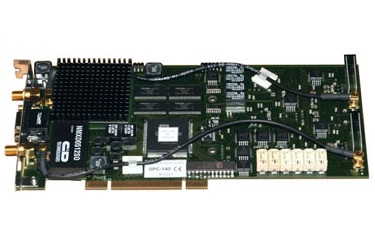

TCSPC плата SPC-130 представляет собой недорогой вариант платы подсчета единичных фотонов с корреляцией по времени. В комплект поставки входит бесплатное программное обеспечение для работы с Windows 7/Vista/XP (другие версии доступны под запрос), настраиваемое на различные конфигурации плат и осуществляющее вычисления в реальном времени.
Особенности:
- насыщенная скорость счета 10 МГц;
- мертвое время 100 нс;
- двойная структура памяти – считывание через измерение;
- обратный старт/стоп – частота повторения до 200 МГц;
- электронное временное разрешение 5 пс (RMS) / 8 пс (FWHM);
- временное разрешение канала до 813 фс;
- до 4096 временных каналов на кривую;
- времена измерения до 0.1 мс;
- специализированное ПО для Windows 7/8/Vista/XP;
- прямое подключение к детекторам для счета фотонов;
- режим одиночной кривой затухания;
- режим непрерывного потока;
- режим FIFO/временных меток для FCS, FIDA, FILDA, BIFL.

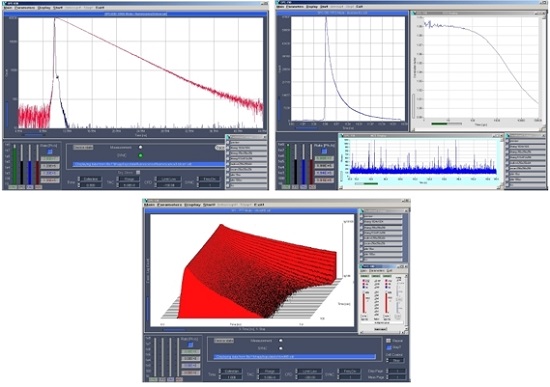

Особенности программного обеспечения:
- вычисление FCS, PCH и MCS следов в реальном времени;
- настройка FCS (флуоресцентной корреляционной спектроскопии) кривых в реальном времени;
- возможность подстройки в зависимости от конфигурации системы;
- параллельная работа до 4-х SPC или DPС плат;
- отображение кривых в реальном времени;
- полный доступ ко всем функциям SPC платы;
- одно программное обеспечение для всех TCSPC модулей;
- функции накопления и автоматического сохранения;
- режим осциллографа;
- одиночный и повторяющийся режим;
- последовательный режим;
- режим временных меток;
- режим 2D и 3D отображения;
- отображение кривых в 3D режиме, цветной режим;
- функции обработки кривых в режиме 2D и 3D отображения;
- загрузка предустановленных настроек;
- сохранение, загрузка и преобразование распределения фотонов и данных о временных метках.
Применения:

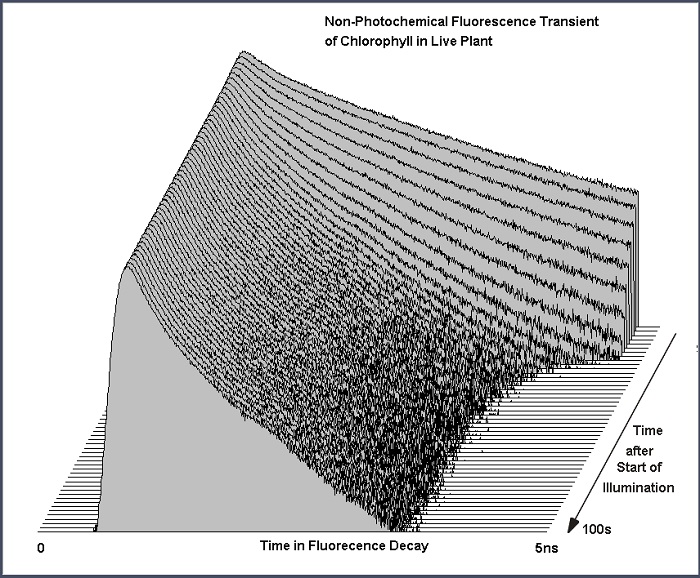

- флуоресценция;

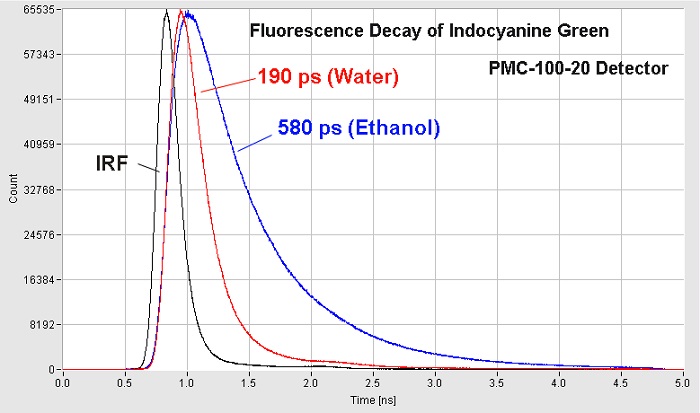

- измерение времени жизни при флуоресценции;
- коррелированный по времени счет фотонов (TCSPC);
- флуоресцентная корреляционная спектрометрия;
- спектрометрия одиночных молекул.
Параметры TCSPC платы SPC-130:
|
Параметр |
Значение | |||
|
Фотонный канал (вход старт): |
| |||
|
Принцип работы |
усилитель-дискриминатор со следящим порогом (CFD) | |||
|
Временное разрешение (FWHM/RMS) |
8 пс /5 пс | |||
|
Диапазон оптимального входного напряжения |
-50 мВ до -1В | |||
|
Минимальная ширина входного импульса |
400 пс | |||
|
Низкий порог |
-20 мВ до -500 мВ | |||
|
Высокий порог |
--- | |||
|
Регулировка пересечения нуля |
-100 мВ до +100 мВ | |||
|
Канал синхронизации (вход стоп): |
| |||
|
Принцип работы |
усилитель-дискриминатор со следящим порогом (CFD) | |||
|
Диапазон оптимального входного напряжения |
-50 мВ до -1В | |||
|
Минимальная ширина входного импульса |
400 пс | |||
|
Порог |
-20 мВ до -500 мВ | |||
|
Частотный диапазон |
0 до 200 МГц | |||
|
Делитель частоты |
1-2-4 | |||
|
Регулировка пересечения нуля |
-100 мВ до +100 мВ | |||
|
Время-амплитудный преобразователь/АЦП: |
| |||
|
Принцип работы |
генератор линейно изменяющегося напряжения/ждущий усилитель | |||
|
Диапазон время-амплитудного преобразователя |
50 нс до 2 мкс | |||
|
Коэффициент усиления ждущего усилителя |
1 до 15 | |||
|
Смещение ждущего усилителя |
0 до 100% время-амплитудного преобразователя | |||
|
Временной диапазон, включая ждущий усилитель |
3.3 нс до 2 мкс | |||
|
Минимальное Время/Канал |
813 фс | |||
|
Принцип АЦП |
40 нс Flash АЦП с коррекцией ошибки | |||
|
Дифференциальная нелинейность |
<0.8% rms, тип. <2% пик-пик | |||
|
Опрос данных (режим гистограммы): |
| |||
|
Метод |
2-размерный гистограммный процесс на плате | |||
|
Мертвое время |
100 нс, не зависит от скорости компьютера | |||
|
Максимальное число кривых в памяти |
4096 |
1024 |
256 |
64 |
|
Число временных каналов/кривых |
64 |
256 |
1024 |
4096 |
|
Максимальное количество счетов/канал |
216-1 | |||
|
Контроль переполнения |
отсутствие/стоп/повторение и коррекция | |||
|
Время опроса |
0.1 мкс до 10 000 с | |||
|
Интервальное время дисплея |
10 мс до 1000 с | |||
|
Время повторения |
0.1 мкс до 1000 с | |||
|
Контроль кривой (внутренний) |
программируемый секвенсор | |||
|
Контроль счета |
1 бит TTL | |||
|
Экспериментальный триггер |
TTL | |||
|
Опрос данных (память FIFO/Time-Tag режим): |
| |||
|
Метод |
временные отметки индивидуальных фотонов и непрерывная запись на диск | |||
|
Мертвое время |
100 нс | |||
|
Формат выходных данных (АЦП/Макровремя/Маршрутизация) |
12 / 12 / 3 | |||
|
Емкость буферной памяти FIFO (фотоны) |
128 Кб | |||
|
Разрешение макротаймера, внутренний тактовый сигнал |
50 нс, 12 бит | |||
|
Разрешение макротаймера, тактовый сигнал от входа SYNC |
10 нс до 100 нс, 12 бит | |||
|
Контроль кривой (внешняя маршрутизация) |
3 бита TTL | |||
|
Контроль счета |
1 бит TTL | |||
|
Рабочие требования: |
| |||
|
Требования к компьютеру |
ПК Pentium | |||
|
Тип используемой шины |
PCI | |||
|
Количество используемых PCI слотов |
1 | |||
|
Энергопотребление |
около 45 Вт при +5В, 2 Вт при +12 В | |||
|
Габаритные размеры |
225х115х25 мм | |||
|
Поставщик
|
Becker&Hickl |
