Описание

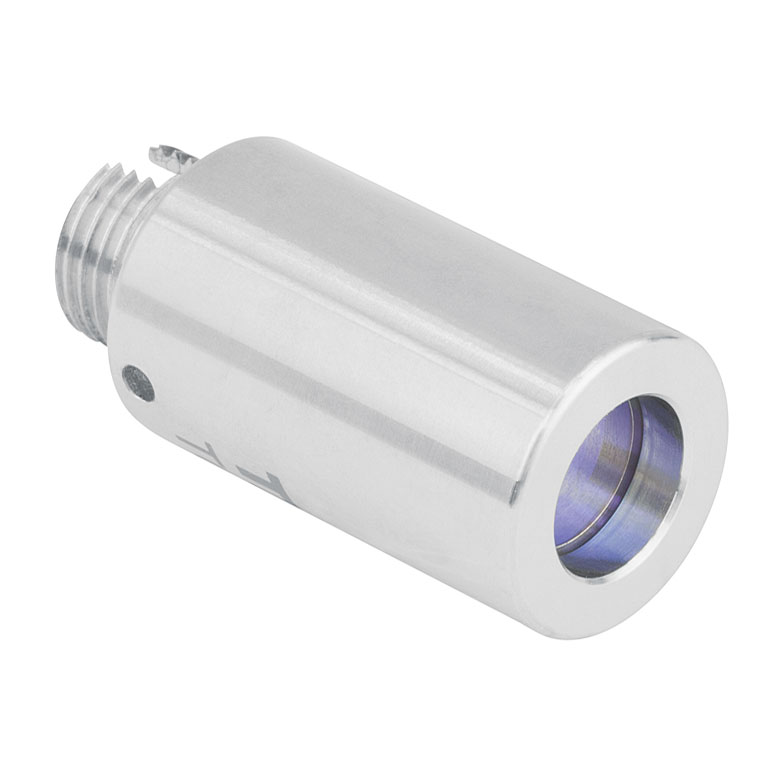

TC12FC-780 — волоконный коллиматор на основе триплетной линзы, рассчитанный на работу на длине волны 780 нм. Модель ориентирована на формирование стабильного, хорошо контролируемого выходного пучка при сопряжении оптоволоконного тракта со свободнопространственной оптической схемой. Триплетная оптическая схема позволяет получить более качественную коррекцию аберраций по сравнению с простыми одиночными линзами, благодаря чему коллиматор подходит для задач, где требуется аккуратная форма пучка, предсказуемая расходимость и уверенная повторяемость результатов при сборке и юстировке оптической системы.
Фокусное расстояние 12.19 мм и числовая апертура 0.28 формируют сбалансированную конфигурацию между компактностью узла, эффективностью ввода и вывода излучения и удобством работы на оптическом столе или внутри прибора. Такая геометрия обеспечивает компактную компоновку узла и удобную интеграцию в настольные и встраиваемые системы. Для инженерных и исследовательских задач это означает более простую настройку расстояний до последующих линз, зеркал, фильтров, модуляторов, делителей и измерительных головок. Коллиматор помогает организовать аккуратный вывод излучения из волокна без лишнего усложнения оптомеханической части системы.
Рабочая длина волны 780 нм относится к области, которую можно охарактеризовать как ближний инфракрасный диапазон. Это делает модель актуальной для большого круга задач: от научных экспериментов и спектроскопии до построения прикладных лазерных каналов, тестовых стендов и OEM-модулей. В такой конфигурации коллиматор удобно использовать как входной или выходной оптический узел, как элемент тракта юстировки, как интерфейс между волоконным источником и свободным пространством, а также как составную часть сложной многокомпонентной системы, где важно сохранить качество и стабильность излучения.
Разъём FC/PC хорошо подходит для типовых лабораторных и промышленных подключений, обеспечивая удобство монтажа, повторяемость соединения и совместимость с распространённой волоконной инфраструктурой.
Исполнение TC12FC-780 от Thorlabs целесообразно выбирать там, где нужно получить предсказуемое поведение пучка на конкретной длине волны, снизить потери на этапе интеграции и упростить эксплуатацию оптической системы. Коллиматор подходит для лабораторий, опытного производства, приборостроения, технологических стендов и серийных изделий, где ценятся стабильность параметров, удобство настройки и совместимость с волоконными компонентами. При этом он остаётся универсальным решением для построения как компактных модулей, так и более разветвлённых исследовательских схем.
Характеристики
- тип изделия: волоконный коллиматор на основе триплета
- артикул: TC12FC-780
- рабочая длина волны: 780 нм
- фокусное расстояние: 12.19 мм
- числовая апертура: 0.28
- тип разъёма: FC/PC
- назначение: вывод излучения из волокна в свободное пространство и формирование коллимированного пучка
- бренд: Thorlabs
Отрасли применения
- машинное зрение, ИК-подсветка и измерительные комплексы
- лазерные диодные модули и волоконные каналы ближнего ИК диапазона
- научные установки по фотонике и тестированию оптоволоконных компонентов
- стенды для коллимации и передачи излучения в свободном пространстве
- лазерные и оптоэлектронные приборы для НИОКР и опытного производства
- интеграция волоконных компонентов в модульные измерительные и аналитические комплексы
