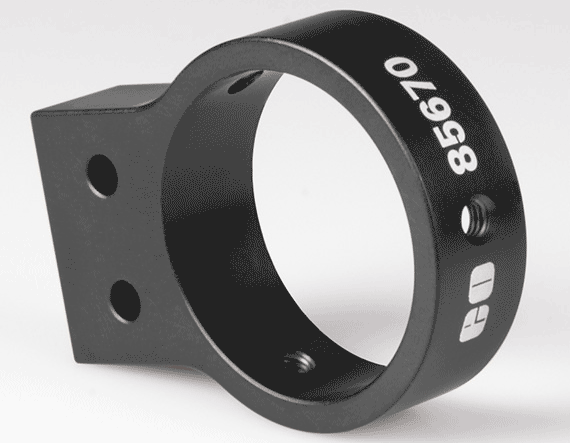

Шарнирный адаптер для непрерывного вращения

Описание

Шарнирный адаптер для непрерывного вращения Edmund Optics предназначен для реализации плавной угловой регулировки в оптических системах, собранных на базе клеточных и постовых конструкций. Адаптер образует поворотное соединение между двумя монтажными элементами и позволяет непрерывно изменять угол между ними в широком диапазоне, что особенно удобно при построении сложных оптических трактов с нестандартной геометрией. В отличие от фиксированных угловых пластин, шарнирное соединение не ограничивает пользователя набором дискретных углов и дает возможность точно подобрать нужное положение.

Конструкция адаптера представляет собой две соединённые между собой пластины, образующие ось вращения. При использовании пары таких адаптеров совместно с пост‑адаптером обеспечивается до 180° непрерывной угловой регулировки с возможностью фиксации выбранного положения. Каждая пластина имеет стандартные крепёжные отверстия для интеграции с клеточными пластинами и держателями линз Edmund Optics, что упрощает включение шарнира в существующую инфраструктуру оптического стенда.

Фиксация угла осуществляется регулировочными винтами, которые при затяжке надежно блокируют вращательное движение и предотвращают самопроизвольное смещение под действием вибраций или веса закреплённых модулей. Благодаря этому шарнирный адаптер может использоваться не только в лабораторных, но и в производственных условиях, где к механике предъявляются повышенные требования по надёжности. Высокая точность обработки поверхностей и отверстий обеспечивает соосность и повторяемость установки при многократных перенастройках.

Использование шарнирного адаптера особенно выгодно, когда заранее неизвестен точный угол между участками оптического тракта или требуется многократно менять конфигурацию системы. Он позволяет быстро изменить направление луча, наклонить оптический модуль или повернуть целый блок, не разбирая конструкцию и не используя дополнительные переходные элементы. Это сокращает время юстировки, повышает гибкость стенда и упрощает экспериментальную работу.

Характеристики

• Тип: шарнирный адаптер для непрерывной угловой регулировки
• Функция: плавное изменение угла между клеточными пластинами или монтажными элементами
• Диапазон регулировки: до 180° при использовании пары адаптеров с пост‑адаптером
• Совместимость: клеточная система Edmund Optics, монтажные пластины и пост‑адаптеры
• Фиксация положения: прижимные винты, блокирующие вращение
• Материал: высококачественный металлический сплав с защитным покрытием
• Назначение: построение регулируемых поворотных соединений в оптических трактах
• Производитель: Edmund Optics

Отрасли применения

• Лабораторные оптические и лазерные стенды, где требуется гибкая геометрия построения лучевого тракта.
• Системы прототипирования и испытаний оптических приборов, в которых углы между узлами могут часто изменяться.
• Учебные лаборатории, демонстрирующие влияние изменения угла между элементами на ход луча и характеристики системы.
• Промышленные измерительные комплексы и системы машинного зрения, нуждающиеся в аккуратной подстройке ориентации модулей.
• Опытно‑конструкторские работы, где важно быстро перестраивать конфигурацию клеточной системы без замены большого количества деталей.
