Световоды применяются для передачи сцинтилляционных фотонов в устройство считывания, например из пластикового сцинтиллятора в фотоэлектронный умножитель.
Среди основных особенностей световодов стоит отметить хорошее оптическое пропускание в широком диапазоне длин волн и качественную полировку поверхностей для обеспечения полного внутреннего отражения. Все световоды изготавливаются под определенные геометрические размеры сцинтиллятора и конкретного применения с учетом экспериментальных ограничений.
Типовые геометрии световодов:
- правильный цилиндр - используется, когда диаметр световода такой же, как диаметр сцинтиллятора;

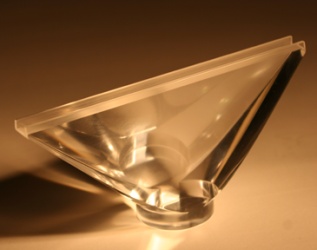

- трапециевидный конус – представляет собой плоскую треугольную пластину, заканчивающуюся цилиндрическим или круглым основанием для крепления к баллону фотоумножителя;
- «рыбий хвост» - представляет собой переход из множества прозрачных тонких элементов с прямоугольным сечением в круглое основание;
- адиабатический световод – обеспечивает наиболее равномерное пропускание света от сцинтиллятора в фотоумножитель, поперечные сечения световода и баллона ФЭУ одинаковые.
Материалы используемые при изготовлении световодов:
- BC-800 – основа акриловая смола, пропускает ультрафиолет, спектр излучения сцинтиллятора находится в ближней ультрафиолетовой области, также как NaI(Tl), BC-418, BC-420 и BC-422.
- BC-802 – основа PMMA пластик (полиметилметакрилат), не пропускает ультрафиолет, используется с большинством типов сцинтилляторов.
Спектросместители, так называемые WLS шифтеры, представляют собой спектросмещающие пластиковые сцинтилляторы, которые поглощают свет одной длины волны и однородно переизлучают его в спектре более длинной длины. Часть переизлученного света за счет полного внутреннего отражения передается вдоль WLS шифтера для считывания на конце фотоэлектронным умножителем.
- BC-482A – смещает спектр излучения с 420 нм до 500 нм, рекомендуется для использования с пластиковыми сцинтилляторами марки BC-408 и BC-412;
- BC-484 – смещает спектр излучения с 380 нм до 435 нм, рекомендуется для использования с пластиковыми сцинтилляторами марки BC-414.
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Компания Saint-Gobain Crystals является мировым лидером в производстве органических и неорганических сцинтилляторов, блоков детектирования, сцинтилляционного оптоволокна и газоразрядных счетчиков для регистрации ионизирующих излучений.
