Светодиодные осветители для микроскопов купить в Москве и СПБ

Компания Mightex разработала мощные светодиодные осветители серии RMS, которые представляют собой законченную осветительную систему для получения однородного широкоугольного освещения высокой интенсивности для работы с микроскопом. В дополнение к превосходным оптическим характеристикам светодиодные системы компании Mightex имеют быстрое переключение, короткое время отклика, а также современное программное обеспечение и возможность синхронизации, что позволяет клиентам легко интегрировать светодиодные источники света в свое оборудование. Мощные светодиодные осветители Mightex серии RMS совместимы с большинством микроскопов, включая микроскопы Leica, Nikon, Olympus и Zeiss, поэтому при оформлении заказа достаточно указать соответствующий адаптер для микроскопа.

Одноволновые светодиодные осветители Mightex для микроскопов:

Светодиодная система для микроскопа построенная на осветителях серии RMS от Mightex имеет модульную конструкцию, и, следовательно, является масштабируемой и реконфигурируемой в зависимости от поставленных задач. Например, система с одной длиной волны излучения может быть легко расширена до многоволнового решения в будущем в соответствии с конкретными применениями и потребностями клиента. Типовая светодиодная система освещения Mightex для микроскопа на основе осветителей серии RMS состоит из следующих элементов, как показано на приведенном ниже Рис. 1:

1) блок управления светодиодным осветителем;

2) мощный светодиодный осветитель Mightex серии BLS с коллиматором;

3) переходник для микроскопа.

Рис. 1. Состав одноволновой светодиодной системы для микроскопа - 1) многоволновый светодиодный осветитель для микроскопа; 2) блок управления осветителем; 3) адаптер для подключения к микроскопу.

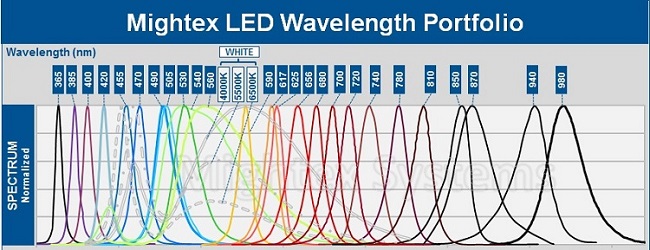

Доступные для заказа длины волн (не все из доступных для заказа длины волн представлены на этом графике):

Таблица конфигурации одноволновой светодиодной системы от Mightex:

Модель

Светодиодный контроллер

Светодиодный осветитель

Адаптер для микроскопа

RMS-ST-xxxx-yyy

BLS-SA02-US

Осветитель Type-A сери LCS

BLS-LCS-xxxx-zz-22

(где "xxxx" код длины волны излучения и "zz" мощность осветителя)

или

Осветитель Type-J серии LCS

BLS-LCS-xxxxJ-zz-22

(где "xxxx" код длины волны излучения и "zz" мощность осветителя)

"yyy" – код адаптера микроскопа

RMS-MA-xxxx-yyy

BLS-1000-2
или
BLS-3000-2

Контроллеры Mightex для одноволновых светодиодных осветителей:

Внешний вид	Описание
	Контроллер с программным управлением/TTL Контроллер BLS-SA02/04-US Mightex для светодиодных осветителей имеет простое программное обеспечение, полностью функциональный интерфейс для работы светодиодных осветителей с постоянной интенсивностью, в импульсном режиме или в режиме с внешним TTL триггером. Минимальная ширина импульса в 20 мкс, частота модуляции до 25 кГц и работа в режиме TTL триггера для быстрого переключения между различными длинами волн светодиодов делают этот вариант контроллера идеальным выбором для применения в электрофизиологии. Контроллер BLS-SA02/04-US идеален для синхронизации импульсов света с камерой, используя TTL сигнал.
	Контроллер с ручным управлением/аналоговый Очень быстрый контроллер BLS-1000-2 Mightex имеет частоту модуляции до 100 кГц при использовании внешнего аналогового сигнала. С этим контроллером можно использовать весь потенциал скорости работы светодиодных осветителей для сверхбыстрой модуляции освещения. Форма выходного сигнала может быть абсолютно произвольной, т.к. контроллер управляется аналоговым сигналом. Два ручных тумблера для точной регулировки на передней панели контроллера обеспечивают легкий доступ для управления интенсивностью освещения. Переключатели на передней панели используются для удобного выбора между ручным и аналоговым управлением сигналом.
	Контроллер с программным и ручным управлением Полностью функциональный контроллер SLC-MA04-MU Mightex имеет дисплей установленный на корпусе, 4 индивидуальных тумблера для управления каналами и общую регулировку интенсивности, которая обеспечивает легкий доступ к точному ручному управлению интенсивностью в непрерывном режиме. В качестве опции доступно управление с помощью программного обеспечения через USB интерфейс простыми квадратными импульсами с минимальной шириной импульса 100 мкс и частотой до 500 Гц.

Технические параметры контроллеров Mightex одноволновых светодиодных осветителей:

Параметр	SLC-MA04-MU	BLS-SA02-US	BLS-SA04-US	BLS-1000-2
Метод управления	Ручное/Программное	Программное/TTL	Программное/TTL	Ручное/Аналоговое
Число каналов	4	2	4	2
Вход внешнего TTL триггера	нет	да	да	нет
Произвольная форма аналогового сигнала	нет	нет	нет	да
Максимальная частота ШИМ	500 Гц	25 000 Гц	25 000 Гц	100 000 Гц
Напряжение питания	12-24 В	9-24 В	9-24 В	9-24 В
Разрешение на выходе	0.1%	0.1%	0.1%	<0.2%
Точность на выходе	±0.5%	±0.5%	±0.5%	±3%
Повторяемость на выходе	±0.2%	±0.2%	±0.2%	нет
Минимальная ширина импульса ШИМ	1000 мкс	20 мкс	20 мкс	<10 мкс
Разрешение ШИМ	100 мкс	20 мкс	20 мкс	<10 мкс
Интерфейс	USB2.0	USB2.0 или RS232	USB2.0 или RS232	нет
Внешний триггер	нет	TTL	TTL	аналоговый (0-5 В)
Применения	- визуализация флуоресценции (непрерывный режим); - визуализация внутриклеточных кальциевых транзиентов	- активация оптогенетики (совместимая с электрофизиологией); - визуализация флуоресценции светочувствительных образцов (режим стробирования камеры); - визуализация внутриклеточных кальциевых транзиентов	- активация оптогенетики (совместимая с электрофизиологией); - визуализация флуоресценции светочувствительных образцов (режим стробирования камеры); - визуализация внутриклеточных кальциевых транзиентов	- стимулирование оптогенетики с произвольной интенсивностью освещения; - высокочастотные световые вспышки (до 100 кГц); - визуализация внутриклеточных кальциевых транзиентов

Многоволновые светодиодные осветители Mightex для микроскопов:

Многоволновые светодиодные осветители компании Mightex для микроскопов состоят из самых современных дихроичных зеркал для объединения лучей от нескольких светодиодов в один пучок с высокой оптической эффективностью и без необходимости использования каких-либо механических движущихся частей. В результате, пользователь может включать/выключать или модулировать излучение любого светодиода или любую комбинацию светодиодов с микросекундной точностью, а также регулировать выходную мощность каждого светодиода по отдельности или в унисон и с высокой точностью.

Многоволновая светодиодная система для микроскопа компании Mightex имеет модульную конструкцию, и, следовательно, является масштабируемой и реконфигурируемой в зависимости от поставленных задач. Пользователь может легко добавить новую длину волны или изменить/удалить длину волны в его установке с повторным использованием деталей, которые он приобрел. До восьми длины волн излучения могут быть интегрированы в многоволновую светодиодную систему. Типовая светодиодная система освещения для микроскопа компании Mightex состоит из следующих элементов, как показано на приведенном ниже Рис. 2:

1) многоволновый светодиодный осветитель;

2) блок управления осветителем;

3) переходник для микроскопа.

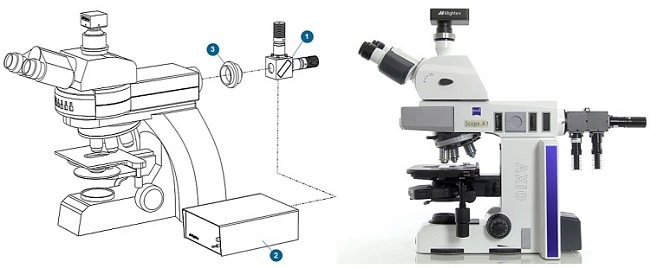

Рис. 2. Состав многоволновой светодиодной системы для микроскопа - 1) многоволновый светодиодный осветитель для микроскопа; 2) блок управления осветителем; 3) адаптер для подключения к микроскопу.

Формирование парт-номера модели двухволновой конфигурации светодиодной осветительной системы Mightex:

RMS-AA-BBBB-CCCC-XXX, где

AA – метод управления контроллером осветителя (ST – программное управление/внешний TTL сигнал, MA – ручное управление/аналоговый сигнал напряжения);

BBBB-CCCC – выбор длин волн из таблицы ниже;

XXX – выбор адаптера микроскопа из таблицы ниже.

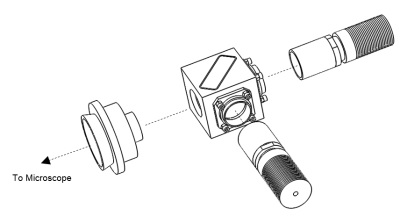

Рис. 3. Двухволновая конфигурация светодиодной осветительной системы Mightex

Все конфигурации включают в себя 1) светодиодные осветители с выбранными длинами волн, 2) необходимый блок управления осветителем серии BioLED от Mightex, 3) один адаптер микроскопа. Ниже представлены наиболее популярные комбинации светодиодных длин волн, также возможно изготовление осветителей с длинами волн по выбору заказчика.

Метод управления	Длины волн излучения, нм¹	Код длины волны	Адаптер микроскопа²
ST – программное управление/внешний TTL сигнал или MA – ручное управление/аналоговый сигнал напряжения	365 / 385	0365-0385	LC1 - Leica DMI; NK1 - Nikon Eclipse; NK2 - Nikon LV-UEPI2; OL1 - Olympus IX & BX (2 или более длин волн); ZS1 - Zeiss Axioskop; ZS2 - Zeiss Axioskop (для замены галогенной лампы)
	365 / 400	0365-0400
	365 / 470	0365-0470
	365 / 5500K	0365-5500
	385 / 470	0385-0470
	470 / 530	0470-0530
	470 / 590	0470-0590
	470 / 617	0470-0617
	470 / 625	0470-0625
	4000K / 850	4000-0850

Примечание:

1) Номинальные длины волн излучения. Варианты осветителей с высокой мощностью излучения доступны для длин волн 470 нм, 530 нм, 540 нм и 625 нм.

2) Если Вы не находите в этом перечне свой микроскоп, пожалуйста, сообщите нам и мы предложим Вам альтернативу.

Формирование парт-номера модели трехволновой конфигурации светодиодной осветительной системы Mightex:

RMS-AA-BBBB-CCCC-DDDD-XXX, где

BBBB-CCCC-DDDD – выбор длин волн из таблицы ниже;

XXX – выбор адаптера микроскопа из таблицы ниже.

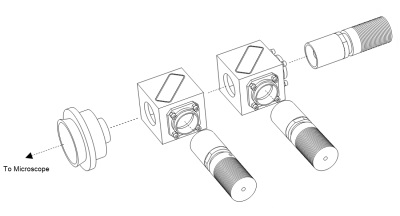

Рис. 4. Трехволновая конфигурация светодиодной осветительной системы.

Все конфигурации включают в себя 1) светодиодные осветители с выбранными длинами волн, 2) необходимый блок управления осветителем серии BioLED от Mightex, 3) один адаптер микроскопа. Ниже представлены наиболее популярные комбинации светодиодных длин волн, также возможно изготовление осветителей с длинами волн по выбору заказчика.

Метод управления	Длины волн излучения, нм¹	Код длины волны	Адаптер микроскопа²
ST – программное управление/внешний TTL сигнал или MA – ручное управление/аналоговый сигнал напряжения	365 / 400 / 470	0365-0400-0470	LC1 - Leica DMI; NK1 - Nikon Eclipse; NK2 - Nikon LV-UEPI2; OL1 - Olympus IX & BX (2 или более длин волн); ZS1 - Zeiss Axioskop; ZS2 - Zeiss Axioskop (для замены галогенной лампы)
	385 / 470 / 530	0385-0470-0530
	400 / 470 / 530	0400-0470-0530
	470 / 530 / 625	0470-0530-0625
	470 / 590 / 617	0470-0590-0617
	470 / 590 / 625	0470-0590-0625

Примечание:

Формирование парт-номера модели четырехволновой конфигурации светодиодной осветительной системы Mightex:

RMS-AA-BBBB-CCCC-DDDD-EEEE-XXX, где

BBBB-CCCC-DDDD-EEEE – выбор длин волн из таблицы ниже;

XXX – выбор адаптера микроскопа из таблицы ниже.

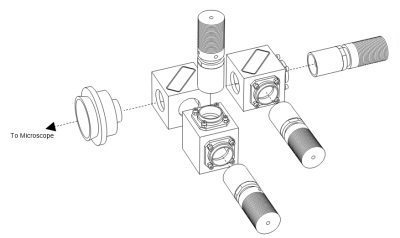

Рис. 5. Четырехволновая конфигурация светодиодной осветительной системы Mightex

Метод управления	Длины волн излучения, нм¹	Код длины волны	Адаптер микроскопа²
ST – программное управление/внешний TTL сигнал или MA – ручное управление/аналоговый сигнал напряжения	365 / 400 / 470 / 530	0365-0400-0470-0530	LC1 - Leica DMI; NK1 - Nikon Eclipse; NK2 - Nikon LV-UEPI2; OL1 - Olympus IX & BX (2 или более длин волн); ZS1 - Zeiss Axioskop; ZS2 - Zeiss Axioskop (для замены галогенной лампы)
	365 / 470 / 530 / 590	0365-0470-0530-0590
	385 / 470 / 530 / 590	0385-0470-0530-0590
	365 / 470 / 530 / 625	0365-0470-0530-0625
	470 / 530 / 625 / 740	0470-0530-0625-0740

Примечание:

Контроллеры для многоволновых светодиодных осветителей Mightex:

Внешний вид

Описание

Контроллер с программным управлением/TTL

Контроллер BLS-SA02/04-US от Mightex для светодиодных осветителей имеет простое программное обеспечение, полностью функциональный интерфейс для работы светодиодных осветителей с постоянной интенсивностью, в импульсном режиме или в режиме с внешним TTL триггером. Минимальная ширина импульса в 20 мкс, частота модуляции до 25 кГц и работа в режиме TTL триггера для быстрого переключения между различными длинами волн светодиодов делают этот вариант контроллера идеальным выбором для применения в электрофизиологии. Контроллер BLS-SA02/04-US идеален для синхронизации импульсов света с камерой, используя TTL сигнал.

Контроллер с ручным управлением/аналоговый

Очень быстрый контроллер BLS-1000-2 от Mightex имеет частоту модуляции до 100 кГц при использовании внешнего аналогового сигнала. С этим контроллером можно использовать весь потенциал скорости работы светодиодных осветителей для сверхбыстрой модуляции освещения. Форма выходного сигнала может быть абсолютно произвольной, т.к. контроллер управляется аналоговым сигналом. Два ручных тумблера для точной регулировки на передней панели контроллера обеспечивают легкий доступ для управления интенсивностью освещения. Переключатели на передней панели используются для удобного выбора между ручным и аналоговым управлением сигналом.

Технические параметры контроллеров многоволновых светодиодных осветителей Mightex:

Параметр	BLS-SA02-US	BLS-SA04-US	BLS-1000-2
Метод управления	Программное/TTL	Программное/TTL	Ручное/Аналоговое
Число каналов	2	4	2
Вход внешнего TTL триггера	да	да	нет
Произвольная форма аналогового сигнала	нет	нет	да
Максимальная частота ШИМ	25 000 Гц	25 000 Гц	100 000 Гц
Напряжение питания	9-24 В	9-24 В	9-24 В
Разрешение на выходе	0.1%	0.1%	<0.2%
Точность на выходе	±0.5%	±0.5%	±3%
Повторяемость на выходе	±0.2%	±0.2%	нет
Минимальная ширина импульса ШИМ	20 мкс	20 мкс	<10 мкс
Разрешение ШИМ	20 мкс	20 мкс	<10 мкс
Интерфейс	USB2.0 или RS232	USB2.0 или RS232	нет
Внешний триггер	TTL	TTL	аналоговый (0-5 В)
Применения	- активация оптогенетики (совместимая с электрофизиологией); - визуализация флуоресценции светочувствительных образцов (режим стробирования камеры); - визуализация внутриклеточных кальциевых транзиентов	- активация оптогенетики (совместимая с электрофизиологией); - визуализация флуоресценции светочувствительных образцов (режим стробирования камеры); - визуализация внутриклеточных кальциевых транзиентов	- стимулирование оптогенетики с произвольной интенсивностью освещения; - высокочастотные световые вспышки (до 100 кГц); - визуализация внутриклеточных кальциевых транзиентов

Адаптеры Mightex для микроскопов:

Модель микроскопа	Модель переходника	Код адаптера микроскопа ("yyy")
Leica DMI	ACC-BC25-LC1	LC1
Nikon Eclipse	ACC-BC25-NK1	NK1
Nikon LV-UEPI/2/A	ACC-BC25-NK-LV-UEPI	NK2
Olympus IX & BX	ACC-BC25-OL1	OL1
Zeiss Axioskop	ACC-BC25-ZS1	ZS1
