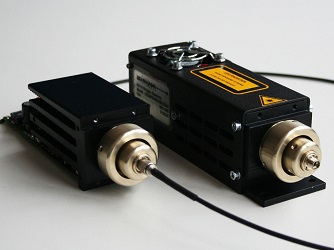

Светодиодные модули с излучением высокой мощности и термоэлектрическим охлаждение серии LEDMOD отлично подходят для исследовательских и промышленных задач. Пользователь может выбрать рабочую длину волны модуля из диапазона от дальней ультрафиолетовой области (255 нм) до ближней инфракрасной области спектра (950 нм). Дополнительно доступно сопряжение модуля с оптоволокном.
Широкий диапазон доступных длин волн и мощность излучения до нескольких сотен мВт позволяют использовать представленные модули для таких применений как микроскопия, химический анализ, спектроскопия, криминалистика и т.д. Модули оснащены портами для аналоговой модуляции интенсивности с частотой до 200 кГц и цифровой модуляции с временем переключения менее 2 мкс. Стабилизации температуры светодиодов обеспечивает высокую производительность и стабильность длины волны излучения. Это особенно важно для приложений, в которых требуется не только определенное значение мощности, но и высокая стабильность спектра излучения.
Управление цифровой модуляцией осуществляется как с помощью внешних сигналов, так и с помощью встроенного программируемого генератора сигналов. Выход синхронизации обеспечивает синхронизацию модуля с внешними устройствами, такими как камеры, спектрометры и усилители. Управление одним или несколькими модулями серии LEDMOD может осуществляться через RS-232 и USB 2.0 интерфейс с помощью поставляемого ПО "'Omicron Control Center" или собственного ПО пользователя.
Особенности:
- функция защиты от перегрева;
- механизм защитной блокировки;
- удаленное управление;
- выход синхронизации.
Дополнительно:
- опция состыковки как с пластиковыми оптоволокнами с большой апертурой (high-NA POF), так и с кварцевыми оптоволокнами (например, 2 мм / 70%, 1 мм / 35%);
- различные коллиматоры и фокусирующие системы;
- управление формой пучка (с помощью дифракционной или преломляющей оптики).
Технические параметры диодных лазеров серии LEDMOD V2:
|
Параметр |
Значение | |
|
Рабочая длина волны излучения и мощность светодиодного источника (другие длины волн и мощности доступны по запросу) |
Длина волны излучения |
Выходная мощность |
|
Дальняя ультрафиолетовая область спектра | ||
|
255 нм |
150 мкВт * | |
|
265 нм |
400 мкВт * | |
|
275 нм |
6 мВт* | |
|
280 нм |
600 мкВт * | |
|
310 нм |
6 мВт* | |
|
340 нм |
50 мВт * | |
|
Ультрафиолетовая/фиолетовая область спектра | ||
|
365 нм |
450 мВт | |
|
385 нм |
450 мВт | |
|
405 нм |
450 мВт | |
|

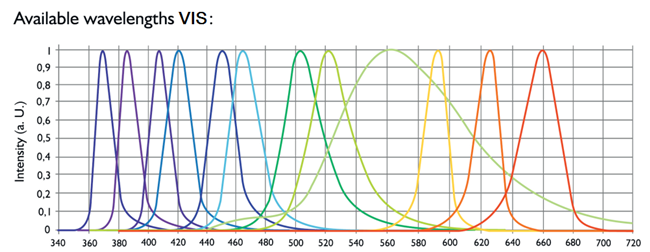

Видимая область спектра | ||
|
455 нм |
450 мВт | |
|
470 нм |
450 мВт | |
|
505 нм |
100 мВт | |
|
528 нм |
100 мВт | |
|
590 нм |
100 мВт | |
|
617 нм |
450 мВт | |
|
625 нм |
450 мВт | |
|
Инфракрасная область спектра | ||
|
850 нм |
800 мВт | |
|
950 нм |
800 мВт | |
|
Белый свет | ||
|
5600K |
400 мВт | |
|
Параметры излучения на выходе светодиодного модуля без оптического волокна: | ||
|
Угол эмиссии |
120 - 130° (для Deep-UV 10°) | |
|
Охлаждение |
термоэлектрическое охлаждение Пельтье (TEC) | |
|
Параметры внешней модуляции | ||
|
Аналоговая модуляция |
до 500 кГц | |
|
Цифровая модуляция |
до 500 кГц | |
|
Входы модуляции |
| |
|
Аналоговая модуляция |
SMA разъем (0...5 В / 2.5 кОм) | |
|
Цифровая модуляция |
SMA разъем (TTL / 5 кОм) | |
|
Параметры модуляции с помощью встроенного драйвера: | ||
|
Частота модуляции |
до 200 кГц | |
|
Разрешение выставления мощности с помощью встроенного драйвера |
12 бит | |
|
Выход синхронизации |
TTL сигнал (SMA разъем) | |
|
Интерфейс управления |
USB-2.0 и RS-232 | |
|
Режимы работы: | ||
|
Режим 1 |
Внешняя аналоговая модуляция (0…5 В) выходной оптической мощности и дополнительная внешняя цифровая (TTL) On/Off модуляция | |
|
Режим 2 |
Управление выходной оптической мощностью с помощью встроенного драйвера, внешний TTL сигнал для On/Off модуляции | |
|
Режим 3 |
Управление выходной оптической мощностью с помощью встроенного драйвера (СW режим), внешние сигналы не требуются | |
|
Режим 4 |
Управление выходной оптической мощностью, а также параметрами ШИМ (On/Off) с помощью встроенного драйвера | |
|
Режим 5 |
Внешнее управление выходной оптической мощностью и управление параметрами ШИМ (On/Off) с помощью встроенного драйвера | |
|
Разъём подключения |
15-контактный HD-Sub-D разъем | |
|
Напряжение питания |
11-25 В | |
|
Максимальная рассеиваемая мощность модуля |
27 Вт (в режиме ожидания <1 Вт) | |
|
Размеры модуля |
56 мм x 52 мм x 166 мм (длина x ширина x высота) | |
|
Вес модуля |
350 г | |
|
Диапазон рабочих температур |
0°C - 45°C | |
Примечание: * Модули подсерии Deep-UV не могут быть состыкованы с оптическими волокнами.
