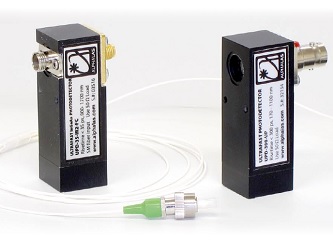

Сверхбыстрые фотодиоды серии UPD компании ALPHALAS GmbH лучше всего подходят для измерения оптических сигналов с частотой от постоянного тока до 25 ГГц. Различные модели имеют короткое время нарастания фронта импульса вплоть до 15 пс и охватывают спектральный диапазон от 170 до 2600 нм. Все фотодиоды заключены в компактный, надежный алюминиевый корпус и напряжение питания может быть получено с батареи или от внешнего источника питания.
УФ-чувствительные версии кремниевых фотоприемников охватывают спектральный диапазон от 170 до 1100 нм. Другой тип уникальных УФ-чувствительных фотоприемников на основе InGaAs может быть использован для обнаружения лазерных импульсов в спектральном диапазоне от 350 до 1700 нм, обладая широким спектральным диапазоном и самой высокой скоростью среди коммерчески доступных фотоприемников.
Идеальное совпадение импеданса и современная микроволновая технология гарантируют измерение формы импульса без дребезга или других нежелательных эффектов. Заказчик может использовать 50 Ом резистор для достижения наивысшей скорости работы, или высокий импеданс нагрузки для получения больших сигналов. Это гарантирует максимальную гибкость в использовании фотоприемников серии UPD для различных применений. Высокоскоростные фотодиоды серии UPD компании ALPHALAS являются незаменимыми фотоприемниками для исследований связанных с лазерной техникой и фотоникой.
Особенности:
- сверхбыстрая скорость работы;
- короткое время нарастания от 15 пс;
- полоса пропускания до 25 ГГц;
- спектральный диапазон 170-2600 нм (от УФ в ИК);
- компактные размеры;
- питание от батареи или внешнего источника питания;

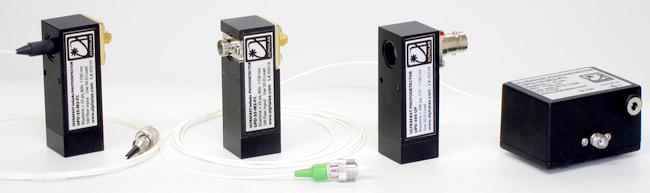

- доступны модели с открытым входным окном, с FC/PC разъемами или состыкованные с одномодовым волокном.
Применения:
- измерение формы импульса;
- измерение длительности импульса;
- точная синхронизация;
- гетеродинные измерения.
Технические параметры сверхбыстрых фотодиодов серии UPD:
|
Модель |
Время нарастания, пс |
Полоса пропускания, ГГц |
Спектрал. диапазон, нм |
Квантовая эффектив. в пике |
Размер активной области, мкм/мм2 |
Эквив. мощность шума, Вт/Гц1/2 |
Темновой ток, нА |
Материал |
Оптический вход/Тип окна1) |
Выходной разъем |
|
UPD-15-IR2-FC |
< 15 |
> 25 |
800 - 1700 |
75% |
волокно, 9 мкм |
1.0 × 10-15 |
0.1 |
InGaAs |
волокно с FC/APC 5) |
SMA |
|
UPD-30-VSG-P |
< 30 |
> 10 |
320 - 900 |
40% |
200x200 /0.04 |
3.0 × 10-15 |
0.1 |
GaAs |
полиро- ванное, стекло |
SMA |
|
UPD-35-IR2-P |
< 35 |
> 10 |
800 - 1700 |
80% |
55/0.0024 |
1.0 × 10-15 |
0.3 |
InGaAs |
полиро- ванное, стекло |
SMA |
|
UPD-35-IR2-D |
< 35 |
> 10 |
800 - 1700 |
80% |
55/0.0024 |
1.0 × 10-15 |
0.3 |
InGaAs |
диффузное, кварц |
SMA |
|
UPD-35-IR2-FR |
< 35 |
> 10 |
800 - 1700 |
80% |
55/0.0024 |
1.0 × 10-15 |
0.3 |
InGaAs |
FC/PC разъем 5) |
SMA |
|
UPD-35-IR2-FC |
< 35 |
> 10 |
800 - 1700 |
80% |
волокно, 9 мкм |
1.0 × 10-15 |
0.3 |
InGaAs |
волокно с FC/APC 5) |
SMA |
|
UPD-35-UVIR-P |
< 35 |
> 10 |
350 - 1700 |
80% |
55/0.0024 |
1.0 × 10-15 |
0.3 |
InGaAs 4) |
полиро- ванное, MgF2 |
SMA |
|
UPD-35-UVIR-D |
< 35 |
> 10 |
350 - 1700 |
80% |
55/0.0024 |
1.0 × 10-15 |
0.3 |
InGaAs 4) |
диффузное, кварц |
SMA |
|
UPD-40-VSI-P |
< 40 |
> 8.5 |
500 - 1690 |
40% |
200x200 /0.04 |
3.0 × 10-10 |
5000 |
InGaAs |
полиро- ванное, стекло |
SMA |
|
UPD-40-IR2-P |
< 40 |
> 8.5 |
800 - 1700 |
80% |
60/0.0028 |
1.1 × 10-15 |
0.5 |
InGaAs |
полиро- ванное, стекло |
SMA |
|
UPD-40-IR2-D |
< 40 |
> 8.5 |
800 - 1700 |
80% |
60/0.0028 |
1.1 × 10-15 |
0.5 |
InGaAs |
диффузное, кварц |
SMA |
|
UPD-40-IR2-FR |
< 40 |
> 8.5 |
800 - 1700 |
80% |
60/0.0028 |
1.1 × 10-15 |
0.5 |
InGaAs |
FC/PC разъем 5) |
SMA |
|
UPD-40-IR2-FC |
< 40 |
> 8.5 |
800 - 1700 |
80% |
волокно, 9 мкм |
1.1 × 10-15 |
0.5 |
InGaAs |
волокно с FC/APC 5) |
SMA |
|
UPD-40-UVIR-P |
< 40 |
> 8.5 |
350 - 1700 |
80% |
60/0.0028 |
1.1 × 10-15 |
0.5 |
InGaAs 4) |
полиро- ванное, MgF2 |
SMA |
|
UPD-40-UVIR-D |
< 40 |
> 8.5 |
350 - 1700 |
80% |
60/0.0028 |
1.1 × 10-15 |
0.5 |
InGaAs 4) |
диффузное, кварц |
SMA |
|
UPD-50-SP |
< 50 |
> 7.0 |
320 - 1100 |
45% |
100/0.0079 |
1.2 × 10-15 |
0.001 |
Si |
полиро- ванное, стекло |
SMA |
|
UPD-50-SD |
< 50 |
> 7.0 |
320 - 1100 |
45% |
100/0.0079 |
1.2 × 10-15 |
0.001 |
Si |
диффузное, кварц |
SMA |
|
UPD-50-UP |
< 50 |
> 7.0 |
170 - 1100 |
45% |
100/0.0079 |
1.2 × 10-15 |
0.001 |
Si 4) |
полиро- ванное, MgF2 |
SMA |
|
UPD-50-UD |
< 50 |
> 7.0 |
170 - 1100 |
45% |
100/0.0079 |
1.2 × 10-15 |
0.001 |
Si 4) |
диффузное, кварц |
SMA |
|
UPD-70-IR2-P |
< 70 |
> 5.0 |
800 - 1700 |
80% |
80/0.005 |
2.0 × 10-15 |
0.8 |
InGaAs |
полиро- ванное, стекло |
SMA |
|
UPD-70-IR2-D |
< 70 |
> 5.0 |
800 - 1700 |
80% |
80/0.005 |
2.0 × 10-15 |
0.8 |
InGaAs |
диффузное, кварц |
SMA |
|
UPD-70-IR2-FR |
< 70 |
> 5.0 |
800 - 1700 |
80% |
80/0.005 |
2.0 × 10-15 |
0.8 |
InGaAs |
FC/PC разъем 5) |
SMA |
|
UPD-70-IR2-FC |
< 70 |
> 5.0 |
800 - 1700 |
80% |
волокно, 9 мкм |
2.0 × 10-15 |
0.8 |
InGaAs |
волокно с FC/APC 5) |
SMA |
|
UPD-70-UVIR-P |
< 70 |
> 5.0 |
350 - 1700 |
80% |
80/0.005 |
2.0 × 10-15 |
0.8 |
InGaAs 4) |
полиро- ванное, MgF2 |
SMA |
|
UPD-70-UVIR-D |
< 70 |
> 5.0 |
350 - 1700 |
80% |
80/0.005 |
2.0 × 10-15 |
0.8 |
InGaAs 4) |
диффузное, кварц |
SMA |
|
UPD-100-IR1-P |
< 100 |
> 3.0 |
400 - 2000 |
80% |
80/0.005 |
3.0 × 10-13 |
700 |
Ge |
полиро- ванное, стекло |
SMA |
|
UPD-200-SP |
< 175 |
> 2.0 |
320 - 1100 |
85% |
400/0.126 |
1.5 × 10-15 |
0.001 |
Si |
полиро- ванное, стекло |
BNC |
|
UPD-200-SD |
< 175 |
> 2.0 |
320 - 1100 |
85% |
400/0.126 |
1.5 × 10-15 |
0.001 |
Si |
диффузное, кварц |
BNC |
|
UPD-200-UP |
< 175 |
> 2.0 |
170 - 1100 |
85% |
400/0.126 |
1.5 × 10-15 |
0.001 |
Si 4) |
полиро- ванное, MgF2 |
BNC |
|
UPD-200-UD |
< 175 |
> 2.0 |
170 - 1100 |
85% |
400/0.126 |
1.5 × 10-15 |
0.001 |
Si 4) |
диффузное, кварц |
BNC |
|
UPD-300-SP |
< 300 |
> 1.0 |
320 - 1100 |
90% |
600/0.283 |
3.0 × 10-15 |
0.01 |
Si |
полиро- ванное, стекло |
BNC |
|
UPD-300-SD |
< 300 |
> 1.0 |
320 - 1100 |
90% |
600/0.283 |
3.0 × 10-15 |
0.01 |
Si |
диффузное, кварц |
BNC |
|
UPD-300-UP |
< 300 |
> 1.0 |
170 - 1100 |
90% |
600/0.283 |
3.0 × 10-15 |
0.01 |
Si 4) |
полиро- ванное, MgF2 |
BNC |
|
UPD-300-UD |
< 300 |
> 1.0 |
170 - 1100 |
90% |
600/0.283 |
3.0 × 10-15 |
0.01 |
Si 4) |
диффузное, кварц |
BNC |
|
UPD-500-SP |
< 500 |
> 0.6 |
320 - 1100 |
90% |
800/0.5 |
3.5 × 10-15 |
0.01 |
Si |
полиро- ванное, стекло |
BNC |
|
UPD-500-SD |
< 500 |
> 0.6 |
320 - 1100 |
90% |
800/0.5 |
3.5 × 10-15 |
0.01 |
Si |
диффузное, кварц |
BNC |
|
UPD-500-UP |
< 500 |
> 0.6 |
170 - 1100 |
90% |
800/0.5 |
3.5 × 10-15 |
0.01 |
Si 4) |
полиро- ванное, MgF2 |
BNC |
|
UPD-500-UD |
< 500 |
> 0.6 |
170 - 1100 |
90% |
800/0.5 |
3.5 × 10-15 |
0.01 |
Si 4) |
диффузное, кварц |
BNC |
|
UPD-3N-IR2-P |
< 150 6) |
> 0.4 6) |
800 - 2100 |
75% |
300/0.07 |
1.5 × 10-13 |
90 |
InGaAs |
полиро- ванное, стекло |
BNC |
|
UPD-5N-IR2-P |
< 200 6) |
> 0.3 6) |
800 - 2600 |
70% |
300/0.07 |
7.0 × 10-13 |
2000 |
InGaAs |
полиро- ванное, стекло |
BNC |
|
UPD-2M-IR2-P |
< 75000 |
> 0.004 |
900 - 1700 |
80% |
2000/3.14 |
4.0 × 10-14 |
5 |
InGaAs |
полиро- ванное, стекло |
BNC |
|
UPD-2M-IR2-P-1TEC 3) |
< 75000 |
> 0.004 |
900 - 1700 |
75% |
2000/3.14 |
1.0 × 10-14 |
0.3 |
InGaAs |
полиро- ванное, стекло |
BNC |
Примечание:
1) Диффузное окно снижает требования к точности позиционирования и повышает порог повреждения за счет снижения чувствительности на 3-5 порядков. Рекомендуется только для использования с лазерами высокой пиковой мощности.
2) Эта модель фотодиода имеет отрицательный выходной сигнал. Все остальные модели имеют положительный сигнал на выходе по умолчанию, но могут быть заказаны с отрицательным выходом, если требуется.
3) Модуль термоэлектрическим охлаждением, нестандартный корпус.
4) Модифицированный материал с повышенной чувствительностью в синей/УФ области спектра.
5) Эти модели не совместимы с дополнительным держателем фильтра.
6) Полоса пропускания значительно улучшена.
Дополнительные комплектующие:
1) Малошумящий источник питания PS-UPD-12-EU (на входе 230В AC, на выходе 12В DC);
2) Малошумящий источник питания PS-UPD-6-WW (на входе 100-240В AC, на выходе 6В DC);
3) Малошумящий источник питания PS-UPD-9-WW (на входе 100-240В AC, на выходе 9В DC);
4) Малошумящий источник питания PS-UPD-12-WW (на входе 100-240В AC, на выходе 12В DC);
5) Аккумулятор BAT-UPD-6V (напряжение питания 6 В);
6) Предусилитель BBA серии (коэффициент усиления ×10, ×100 или переменный ×1÷100, 50 Ом BNC нагрузка, переходник SMA(мама)-BNC(папа), переходник SMA-SMA, переходник для аттенюатора).
