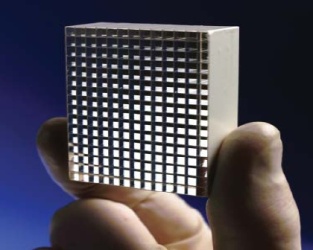

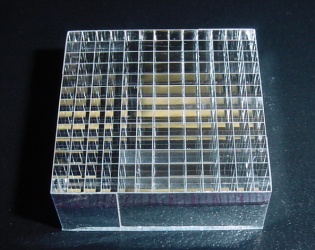

Сцинтилляционные матрицы представляют собой линейный или двухмерный массив из множества сцинтилляционных пикселей, разделенных между собой оптически изолированными отражающими каналами. В зависимости от применения и используемого сцинтиллятора можно изготавливать различные типы отражателей расположенные между пикселями для минимизации перекрестных помех.
Выбор оптимального материала для изготовления сцинтилляционной матрицы определяется множеством факторов – тип используемого детектора, применение и т.д. Например, если требуется регистрация быстрых радиационных импульсов, низкое послесвечение и быстрое время спада, то используют следующие сцинтилляторы – BGO, LYSO, NaI(Tl), CWO. Если критическими параметрами являются эффективность и низкая стоимость, тогда оптимальным является использование сцинтиллятора NaI(Tl) с фотоэлектронным умножителем или сцинтиллятора CsI(Tl) c фотодиодом. Также необходимо учитывать физические свойства каждого сцинтилляционного материала. Так, например, естественная плоскость ориентации кристалла CWO ограничивает изготовление из этого материала двухмерных пикселей минимального размера. Минимальные размеры пикселей сцинтилляционных матриц определяются главным образом механическими свойства кристаллов – твердостью, плоскостью ориентации кристалла, простотой машинной обработки.
В ядерной медицине сцинтилляционные матрицы могут применяться совместно с позиционно-чувствительными фотоэлектронными умножителями для изготовления детекторов с небольшим полем зрения и для детекторов, исследующих конкретные внутренние органы с высокой производительностью и максимальной активной областью.
Запатентованный технологический процесс, разработанный компанией Saint-Gobain Crystals для производства сцинтилляционных матриц, обеспечивает превосходный световой выход и улучшенную однородность между пикселями. Отражающий материал, размещенный между пикселями сцинтилляционной матрицы, обеспечивает превосходное отражение, а также отличную защиту от оптических помех.
Для применения в ядерной медицине изготавливались сцинтилляционные матрицы с полем 15х20 см с размером пикселя один квадратный мм и минимальным расстоянием 0,2 мм между пикселями. Другие габаритные размеры доступны в соответствии с техническим заданием для конкретного применения.
Возможно изготовление готовых сцинтилляционных детекторов, в которых сцинтилляционная матрица смонтирована непосредственно на позиционно-чувствительный фотоэлектронный умножитель, матрицу кремниевых фотоумножителей, фотодиодную линейку или ПЗС матрицу.
Компания АЗИМУТ ФОТОНИКС имеет долгую историю сотрудничества с ведущим мировым производителем сцинтилляционных материалов - французской компанией Saint-Gobain Crystals, поэтому мы можем предложить разнообразные варианты исполнения и конфигурации сцинтилляционных матриц для использования в различных применениях.
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Компания Saint-Gobain Crystals является мировым лидером в производстве органических и неорганических сцинтилляторов, блоков детектирования, сцинтилляционного оптоволокна и газоразрядных счетчиков для регистрации ионизирующих излучений.
