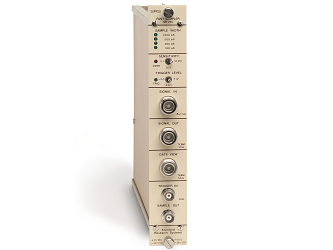

Стробируемый интегратор SR255, 100 пс

Модуль SR255 компании Stanford Research Systems представляет собой стробируемый интегратор с четырьмя дискретными, задаваемыми пользователем ширинами строба от 100 пс до 1 нс. В этот высокоскоростной модуль встроена вся необходимая электроника, включая АЦП, ЦАП и схему коррекции PROM для устранения нелинейностей, присущих мосту выборки.

SR255 идеально подходит для экспериментов с быстрыми импульсами, когда минимальная ширина строба SR250 в 2 нс недостаточна. Задержка строба контролируется входом напряжения на задней панели, которое может подаваться стробирующим сканером SR200 или компьютерным интерфейсом SR245. Удобный вид строба и выходы сигнала позволяют точно позиционировать строб, что особенно важно в таких приложениях, как рефлектометрия во временной области или вычитание базовой линии. SR255 может использоваться отдельно, в сочетании с модулем компьютерного интерфейса SR245 для автоматического сбора данных, или может работать со стробирующим сканером SR200 для восстановления формы сигнала.

Особенности:

- Строб шириной 100 пс, 200 пс, 500 пс и 1 нс;

- Джиттер <2 пс;

- Линейность характеристики на всем диапазоне;

- Минимальная вносимая задержка сигнала: 20 нс;

- Частота следования строб-сигналов на входе триггера: до 50 кГц.

Триггер

SR255 имеет вход триггера постоянного тока (50 Ом), который поддерживает частоту триггера до 50 кГц. Порог срабатывания может быть установлен на -0,5 В, +0,1 В или +1 В на передней панели. Для надежного запуска триггер должен оставаться выше порога не менее 5 нс и не превышать 5 В.

Задержка строба

Задержка от триггера до выборки контролируется аналоговым напряжением, подаваемым на заднюю часть устройства. Вы можете выбрать интервалы задержки 1, 10, 100 или 1000 нс / В с помощью четырех переключателей, доступных через боковую панель прибора. В дополнение к регулируемой задержке существует фиксированная задержка около 20 нс. SR255 с джиттером строба всего 2 пс позволяет легко настроить и поддерживать точную синхронизацию строба.

Ширина строба

Можно выбрать четыре фиксированных значения ширины строба: 100 пс, 200 пс, 500 пс и 1000 пс. Светодиод на передней панели показывает, какая ширина строба используется.

Вход сигнала

SR255 предназначен для использования с кабелем RG58A. Для достижения оптимально плоского отклика следует использовать два метра кабеля RG58A с преобразователем BNC в N-тип (поставляется с каждым SR255). Частотный отклик внешнего интерфейса SR255 достиг пика выше 2 ГГц, чтобы компенсировать потери в 2 метрах кабеля, и поэтому эта длина кабеля рекомендуется для линии ввода сигнала.

Входной сигнал передается на выход BNC через внутреннюю линию задержки 300 пс. Выходной сигнал должен быть ограничен 50 Ом высококачественным резистором, чтобы минимизировать отражения и искажения импульса. Выходной сигнал помогает синхронизировать выборку со стробом. Входной сигнал не должен превышать выбор чувствительности на передней панели, поскольку вход защищен только до +5 В (DC).

Интерфейс

Представленный модуль также обеспечивает цифровой интерфейс через 15-контактный разъем на задней панели модуля. Этот интерфейс представляет собой параллельный двоичный интерфейс, который может быть подключен либо к 20-контактному разъему на плате модуля компьютерного интерфейса SR245, либо к любому 8-разрядному цифровому порту ввода / вывода.

Технические характеристики стробируемого интегратора SR255 компании Stanford Research Systems:
