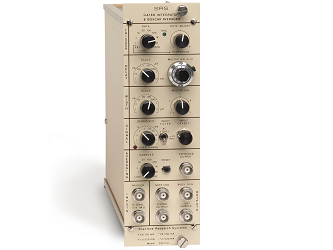

Стробируемый интегратор SR250 компании Stanford Research Systems - это универсальный высокоскоростной NIM модуль, предназначенный для выделения быстрых аналоговых сигналов из фона с высоким уровнем шума. SR250 состоит из генератора строба, быстродействующего стробируемого интегратора и схемы экспоненциального усреднения. Генератор строба, запускаемый внутренним или внешним сигналом, обеспечивает регулируемую задержку от нескольких наносекунд до 100 мс, прежде чем он генерирует плавно регулируемый строб с шириной от 2 нс до 15 мкс. Задержка строба может быть установлена с передней панели или автоматически сканирована путем подачи управляющего напряжения на задней панели. Сканирование строба позволяет восстановить все формы сигналов.
Быстрый стробируемый интегратор интегрирует входной сигнал во время строба. Выходной сигнал интегратора затем нормализуется по ширине затвора, чтобы обеспечить напряжение, пропорциональное среднему значению входного сигнала во течении выборки. Этот сигнал дополнительно усиливается и дискретизируется с помощью низкочастотного усилителя выборки и записи и выводится через разъем BNC на передней панели. Вывод последней выборки обеспечивает пошаговый анализ сигнала и делает прибор особенно полезным компонентом в компьютерной системе сбора данных.
Особенности:
- Строб шириной от 2 нс до 15 мкс (возможно расширить до 150 мкс);
- Внутренний синхронизатор;
- Активное вычитание базовой линии;
- Выход Shot-by-shot;
- Выход строба для прецизионной синхронизации;
- Усреднение от 1 до 10000 выборок;
- Частота повторения: до 20 кГц;
- Низкий уровень джиттера ( <20 пс + 0.01% от задержки).
Триггер
SR250 может быть запущен внешним или внутренним сигналом. Внутренний генератор может непрерывно регулироваться от 0.5 Гц до 20 кГц в девяти диапазонах. Внешний импульс запуска может быть всего 5 нс, что позволяет запускать устройство быстрыми импульсами от фотодиодов и фотоумножителей. Единичный импульс и запуск от сети также могут быть выбраны.
Входы сигналов
Чувствительность прибора (напряжение на выходе/на входе) может быть установлена от 1 В / 1 В до 1 В / 5 мВ. Если требуется дополнительное усиление, SR250 можно использовать с предварительным усилителем SR240. Вход защищен до 100 В и имеет входной импеданс 1 МОм. Входной фильтр отклоняет нежелательные сигналы до того, как входной сигнал будет дискретизирован интегратором. Нежелательные входные смещения постоянного тока легко обнуляются с помощью потенциометра.
Стробирование
Задержка строба от триггера задается множителем задержки и масштабом. Масштаб задержки умножается на значения, выставляемые вращающейся ручкой регулятора, что позволяет плавно регулировать задержку от нескольких наносекунд до 100 миллисекунд. Множитель задержки также может быть изменен с входа управляющего напряжения на задней панели. От нуля до десяти вольт на этом входе переопределяет множитель задержки от 0 до 10 × на передней панели. Задержка строба от триггера составляет всего 25 нс, а джиттер всего 20 пс + 0,01% от полной задержки.
Ширина строба может непрерывно регулироваться от 2 нс до 15 мкс в восьми диапазонах ширины. Простая модификация устройства допускает ширину строба до 150 мкс. Выход строба на передней панели обеспечивает представление строба, которое можно наложить на сигнал на осциллографе, чтобы обеспечить точное отображение синхронизации строба.
Выходы сигнала
На передней панели можно выбрать скользящее среднее значение от 1 до 10000 отсчетов. Этот традиционный метод усреднения полезен для получения небольших сигналов из шумных фонов. В случае фона в виде белого шума отношение сигнал / шум увеличивается на квадратный корень из числа выборок в среднем. Это позволяет улучшить отношение сигнал / шум до 100 раз, используя только эту технику. Если усреднение не требуется, или если усреднение должно выполняться компьютером, последняя выборка обеспечивает напряжение, пропорциональное среднему значению входного сигнала в течение последнего периода стробирования.
Сброс
Кнопка сброса устанавливает средний выходной сигнал на ноль. Среднее также может быть сброшено с помощью логического входа на задней панели. Вход сброса среднего будет принимать сигнал TTL или замыкание переключателя на землю для сброса выхода скользящего среднего.
Контроль полярности и вычитание базовой линии
Полярность последней выборки и усредненных выходов контролируется тумблерами на задней панели. Положительные выходы могут быть выбраны для отрицательных сигналов, и наоборот, что позволяет легко взаимодействовать с униполярными системами аналого-цифрового преобразования. В дополнение к традиционным режимам усреднения, SR250 обладает уникальным режимом активного вычитания базовой линии, который позволяет активно отменять дрейф базовой линии. В режиме активного вычитания базовой линии SR250 запускается с удвоенной частотой повторения источника. На альтернативных триггерах, когда сигнал отсутствует, производится выборка только базовой линии, и SR250 инвертирует полярность последней выборки сигнала на выходе, прежде чем он добавляется к скользящему среднему. Таким образом, любой дрейф базовой линии, не связанный с источником, будет вычтен.
Дополнительные выходы
Входной сигнал передается на выход по коаксиальному кабелю для завершения и синхронизации строба. Он задерживается ровно на 3.5 нс от входа и может быть остановлен для оптимизации либо усиления сигнала, либо времени отклика. Выход строба обеспечивает импульс, синхронизированный с внутренним сигналом стробирования. Выход строба синхронизирован так, что он может быть наложен на выход сигнала для точной настройки синхронизации.
Технические характеристики стробируемого интегратора SR250 компании Stanford Research Systems:
|
Параметр |
Значение |
|
Триггер | |
|
Внутренний триггер |
0.5 Гц - 20 кГц |
|
Сетевой триггер |
Генератор строба может быть запущен от сети переменного тока с регулируемой фазой. |
|
Внешний триггер |
Входной импеданс: 1 МОм. Порог триггера регулируется от 0.5 - 2 В. Защита входа: ±100 В (DC). Импульс триггера должен быть выше порога в течении >5 нс с временем отклика <1 мкс. |
|
Ручной запуск |
Устройство сработает, если порог срабатывания сканируется через 0 В (постоянный ток). |
|
LED триггера |
Светодиод мигает с каждым триггером. |
|
Задержка | |
|
Диапазон |
1 нс - 10 мс |
|
Множитель задержки |
0 - 10× |
|
Внесенная задержка |
25 нс |
|
Точность |
2 нс или 5 % полного диапазона (большее значение) |
|
Джиттер |
<20 пс или 0.01 % полного диапазона (большее значение) |
|
Внешнее управление задержкой |
Вход на задней панели 0 - 10 В (DC) корректирует множитель задержки с передней панели. Вход используется SR200 или SR245 для сканирования строба. |
|
Ширина строба | |
|
Диапазон ширин |
1, 3, 10, 30, 100, 300 нс, 1, 3 мкс |
|
Множитель ширины |
регулируется от 1× до 5× |
|
Погрешность ширины |
2 нс или 20 % полного диапазона (большее значение) |
|
Минимальная ширина |
2 нс, FWHM |
|
Сигнал | |
|
Чувствительность (Vin/Vout) |
1 В/В – 5 мВ/В в последовательности 1-2-5 |
|
Точность |
3 % для ширины строба >10 нс, уменьшается на 50 % для строба 2 нс |
|
Фильтр |
DC связь или AC связь выше 10 Гц или 10 кГц |
|
Управление смещением |
±0.4 В (DC) с помощью вращающегося регулятора |
|
Светодиод превышения диапазона |
Индикатор входного сигнала >2 В (DC) или LAST SAMPLE больше 10 В (DC) |
|
Последняя выборка | |
|
Выход |
±10 В (DC), 10 мА (20 мА ограничение тока КЗ), импеданс <1 Ом |
|
Переключение полярности |
Инвертирует выход LAST SAMPLE |
|
Чувствительность |
95 % (остается не более 5 % предыдущей выборки) |
|
Усреднение | |
|
Тип |
Экспоненциальное скользящее среднее |
|
Число выборок |
1, 3, 10, 30 ... до 10,000. LAST выбирается без увреднения. |
|
Выход среднего |
±10 В (DC) полный диапазон, 10 мА (20 мА предел КЗ). Импеданс <1 Ом |
|
Скорость разряда запоминающего конденсатора |
В условиях отсутствия внешнего триггера, скорость разряда <1 % а минуту (1 - 30 выборок), и <0.01 % в минуту (100 - 10,000 выборок). |
|
Полярность и вычитание базовой линии |
Переключатель на задней панели устанавливает полярность последней выборки перед его добавлением к среднему значению. Также может использоваться для изменения полярности выхода среднего. В положении TOGGLE каждая слеждующая выборка вычитается из среднего значения. При триггере с двойной частотой повторения сигнала эксперимента базовая линия будет взята из альтернативных триггеров и вычтена из среднего значения. |
|
Переключающий выход |
TTL сигнал с задней панели меняет состояние с каждым триггером. Output used with Active Baseline Subtraction feature to indicate if next sample will be added to, or subtracted from, the moving average. Toggle output can drive 50 Ом loads to +2 В (DC). Выход используется с функцией активного вычитания базовой линии, чтобы идентифицировать, будет ли следующая выборка добавлен или вычтена из скользящего среднего. Переключающий выход может подавать нагрузку 50 Ом до +2 В постоянного тока. |
|
Кнопка перезапуска |
Сбрасывает значение "среднего" на ноль. |
|
Удаленный сброс |
Вход на задней панели сбрасывает среднее значение с низким уровнем TTL или замыканием переключателя. |
|
Вход и выход сигнала | |
|
Вход сигнала |
1 MОм входной импеданс, ±2 В (DC) используемый диапазон, защита: 100 В (DC). Дрейф смещения на входе <0.5 мВ/час после 20 минут прогрева. Дробовой шум на входе <0.5 мВ. |
|
Выход сигнала |
SIGNAL OUTPUT – входной сигнал с задержкой 3.5 нс. |
|
Общие характеристики | |
|
Источники питания |
+24 В/135 мА, +12 В/380 мA, -12 В/230 мA, -24 В/150 мA. 14 Вт. Питание от стандартного базового NIM блока (SR280). |
|
Механические характеристики |
Корпус NIM моудля удвоенной ширины |
|
Габаритные размеры |
2.7" × 8.174" × 11.5" (ШхВхД) |
|
Гарантия |
1 год |
|
Поставщик
|
Stanford Research Systems |
