Серия приборов SIM (небольшие измерительные модули) - это надежная, гибкая платформа, в которой до восьми высокопроизводительных приборов используют один и тот же компактный мэйнфрейм и компьютерный интерфейс. В отличие от других модульных систем, данная платформа предоставляет возможность использовать как переднюю панель, так и управлять системой через компьютер. С системой серии SIM компании Stanford Research Systems вы получаете необходимую функциональность, избегая при этом затрат на ненужные функции. Вы сами составляете свою систему из широкого и растущего набора модулей.

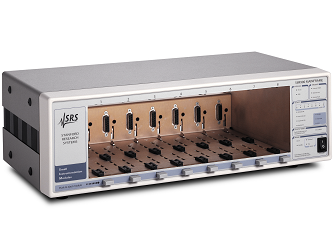

Мейнфрейм SIM900 является платформой, на которой собирается SIM-система. Мейнфрейм обеспечивает питание, компьютерные интерфейсы, синхронизацию и статус отдельного модуля. Восемь внутренних слотов поддерживают модули с одинарной и удвоенной шириной. Для применений, требующих использования модуля рядом с экспериментальной установклй, разъем на задней панели и соединительный кабель допускают работу 9-го модуля вне мэйнфрейма.
Обмен данными
Мэйнфрейм поставляется со стандартным интерфейсом RS-232 и GPIB (IEEE-488.2) в качестве опции. Все команды и запросы к отдельным модулям маршрутизируются через центральный интерфейс. Сообщения маршрутизируются на основе номера их порта, при этом мэйнфрейм без искажений передает данные в соответствующий пункт назначения и из него. Эта система обмена данными также используется для связи через два дополнительных порта RS-232. Используя эти порты, любое количество мейнфреймов SIM900 и других устройств с RS-232 интерфейсом может управляться через один центральный интерфейс в главном мейнфрейме.
Каждый порт в мэйнфрейме имеет независимые 511-байтовые входные и выходные очереди. Мейнфрейм также выполняет любую адаптацию скорости, необходимую при общении через порты. Специальный "перехватывающий" порт RS-232 обеспечивает эхо-сигналы всех сообщений в мейнфрейм и из него, чтобы облегчить отладку новых настроек.
Генератор тактовых импульсов
Мейнфрейм обеспечивает опорные 10 МГц тактовые импульсы для модулей, которые синхронизируют свои внутренние генераторы с ними. Генератор тактовых импульсов SIM900 основан на малошумящем кварцевом генераторе. Дополнительный вход для генератора (опция 02) позволяет синхронизировать фазу ведущего тактового сигнала с внешней опорной частотой 10 МГц (например, SIM940) через вход BNC на задней панели.
Скрипт запуска
Сценарий запуска в 4000 байт хранится в энергонезависимой памяти SIM900. При запуске, команды, хранящиеся в скрипте, выполняются каждый раз, когда мейнфрейм включается. Это простой способ убедится, что все модули автоматически установлены в желаемую начальную конфигурацию.
Передняя панель
Светодиодные индикаторы на передней панели предоставляют информацию о состоянии мэйнфрейма, а также контролируют связь между стойкой и установленными модулями. Индикаторы отображают статус главного интерфейса, временной развертки, передачи данных, сценария запуска и информацию о мощности.
Источники питания
Все модули работают от различных комбинаций ± 5 В, ± 15 В и +24 В. Эти хорошо регулируемые и отфильтрованные напряжения постоянного тока поставляются с помощью блока питания мейнфрейма, который принудительно охлаждается воздухом для поддержания стабильной работы. Все источники имеют ограничения по току на случай перенапряжения или короткого замыкания.
Особенности:
- Прочная и компактная конструкция;
- 8 слотов для модулей;
- 9-й порт для удаленного модуля;
- Опорный сигал 10 МГц с внешней синхронизацией
- Подключение нескольких стоек;
- GPIB и RS-232 интерфейс;
- Память для скрипта запуска.
Технические характеристики стойки SIM900 модульной платформы серии SIM компании Stanford Research Systems:
|
Параметр |
Значение |
|
Слоты для модулей |
8 |
|
Напряжения |
±15 В (DC), ±5 В (DC), +24 В (DC) |
|
Ограничения по току |
5 A (макс.) для +5 В (DC) |
|
Ограничение мощности |
70 Вт (всего) |
|
Регулировка напряжения |
±0.5 % |
|
Встроенный генератор |
10 МГц (кварцевый генератор, управляемый напряжением), ±10 ppm |
|
Главные интерфейсы |
RS-232/DCE |
|
Контакты разъема модулей, |
1 Сигнальная земля |
|
Лампочки индикаторов |
|
|
Интерфейс |
RS-232, GPIB |
|
Генератор тактовых импульсов |
Внутренняя/внешняя синхронизация, неисправность |
|
Активность |
8 слотов, удаленный SIM модуль, доп. порт A, доп. порт B, мейнфрейм, отправка данных, получение данных, ошибка данных |
|
Скрипт запуска |
Запущен |
|
Мощность |
Вкл., режим "ожидания", перегрузка, отключение |
|
Соединения |
Разъем DB15 удаленного SIM модуля |
|
Рабочая температура |
0 °C - 40 °C, без конденсации |
|
Требования к электропитанию |
90 - 260 В (AC), 47 - 63 Гц, 150 Вт (макс.) |
|
Габаритные размеры |
|
|
Мейнфрейм |
17.0" × 5.3" × 9.0" (ШхВхД) |
|
Стандартный модуль |
1.5" × 3.6" × 7.0" (ШхВхД) |
|
Модуль удвоенной ширины |
3.0" × 3.6" × 7.0" (ШхВхД) |
|
Вес (пустая стойка) |
5.5 кг |
|
Гарантия |
Один год |
