Оптогенетика это технология, позволяющая проводить направленные, высокоточные биологические исследования с использованием высокоскоростного оптического контроля (на уровне миллисекунд) и с точностью до 1 клетки. Во всех применениях оптогенетики светодиоды способны удовлетворить требованиям к скорости работы и пространственной точности. В частности ген канальных родопсинов ChR2 активируется при стимулировании нейронов синим цветом (например, 470 нм), который может быть доставлен по оптическому волокну к мозгу животного (например, мыши). Компания Mightex предлагает комплексное решение со всеми необходимыми компонентами для проведения экспериментов в области оптогенетики живых организмов. Эти светодиодные системы освещения позволяют доставить свет высокой интенсивности непосредственно в ткани живого образца с помощью волоконно-оптического кабеля для возбуждения или ингибирования нейронов.
Особенности:
- сверхвысокая выходная мощность (до 7.2 мВт через волокно 200 мкм);
- ультранизкое изменение мощности < 2% при повороте вращающегося волоконно-оптического кабеля;
- мгновенный отклик светодиода позволяет генерировать короткие импульсы высокой интенсивности;
- блок управления светодиодным осветителем – высокочастотный контроллер с ручным/аналоговым или программным/TTL управлением;
- все компоненты имеют стандартные SMA разъемы для легкого подключения;
- конкурентоспособная стоимость, лучшее соотношение цена/качество на рынке.

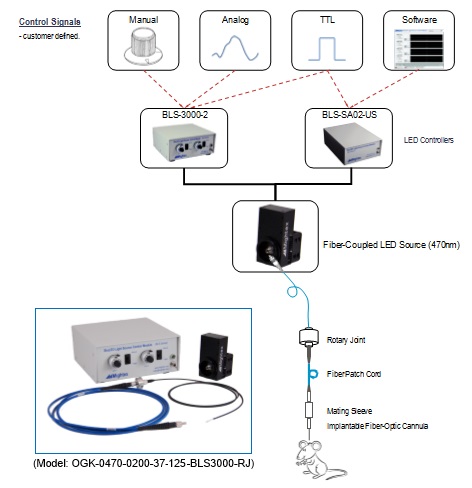

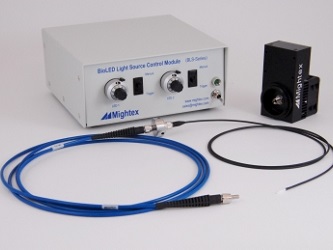

Стартовый набор для оптогенетики от Mightex включает в себя (стандартная комплектация):
- светодиодный осветитель высокой мощности с длиной волны 470 нм (BLS-FCS-0470-100);
- светодиодный контроллер для управления осветителем;
- вращающийся волоконно-оптический кабель с SMA разъемом или патч-корд с SMA разъемом с одной стороны и с керамическим наконечником на другой стороне;
- две соединительных втулки для наконечника или канюли (катетер);
- четыре имплантируемых волоконно-оптических канюли (две 5 мм в длину и две 10 мм в длину).
Варианты исполнения стартовых наборов для оптогенетики от Mightex:
|
Модель стартового набора |
OGK-0470 -0200-37 -250-BLSSA02 |
OGK-0470 -0200-37 -250-BLS3000 |
OGK-0470 -0200-37 -125-BLSSA02 |
OGK-0470 -0200-37 -125-BLS3000 |
OGK-0470 -0200-37 -250-BLSSA02-RJ |
OGK-0470 -0200-37 -250-BLS3000-RJ |
OGK-0470 -0200-37 -125-BLSSA02-RJ |
OGK-0470 -0200-37 -125-BLS3000-RJ |
|
Источник излучения |
модель BLS-FCS-0470-100, 470 нм волоконный светодиодный осветитель | |||||||
|
Размер сердцевины волокна |
диаметр 200 мкм | |||||||
|
Светодиодный контроллер |
BLS-SA02-US |
BLS-3000-2 |
BLS-SA02-US |
BLS-3000-2 |
BLS-SA02-US |
BLS-3000-2 |
BLS-SA02-US |
BLS-3000-2 |
|
Диаметр наконечника канюли |
2.5 мм |
2.5 мм |
1.25 мм |
1.25 мм |
2.5 мм |
2.5 мм |
1.25 мм |
1.25 мм |
|
Соединительный кабель |
стандартный |
встроенный поворотный соединитель | ||||||
|
Выходная мощность с канюли 1) |
7.2 мВт |
7.2 мВт |
6.4 мВт |
6.4 мВт |
4 мВт |
4 мВт |
3.6 мВт |
3.6 мВт |
|
Колебания выходной мощности во время вращения 2) |
система не имеет поворотного соединителя |
±2% | ||||||
Примечание:
1 - выходная мощность измерена при максимальном токе
2 - изменение выходной мощности в зависимости от вращения поворотного соединителя.
Возможные конфигурации стартового набора для оптогенетики от Mightex:
|
Модель стартового набора |
Волоконный светодиодный осветитель (470нм) |
Светодиодный контроллер |
Поворотный соединитель |
Волоконный соединитель |
Соединительная втулка |
Имплантируемая волоконная канюля |
|
OGK-0470- 0200-37 -250-BLSSA02 |
BLS-FCS-0470-100 |
BLS-SA02-US |
- |
FPC-0200 -37-01SMA -250C |
ACC-FPC-SLV250 (x2) |
CNL-0200-37-05-250C (x2) CNL-0200-37-10-250C (x2) |
|
OGK-0470 -0200-37 -250-BLS3000 |
BLS-FCS-0470-100 |
BLS-3000-2 |
- |
FPC-0200 -37-01SMA -250C |
ACC-FPC-SLV250 (x2) |
CNL-0200-37-05-250C (x2) CNL-0200-37-10-250C (x2) |
|
OGK-0470 -0200-37 -125-BLSSA02 |
BLS-FCS-0470-100 |
BLS-SA02-US |
- |
FPC-0200 -37-01SMA -125C |
ACC-FPC-SLV125 (x2) |
CNL-0200-37-05-125C (x2) CNL-0200-37-10-125C (x2) |
|
OGK-0470 -0200-37 -125-BLS3000 |
BLS-FCS-0470-100 |
BLS-3000-2 |
- |
FPC-0200 -37-01SMA -125C |
ACC-FPC-SLV125 (x2) |
CNL-0200-37-05-125C (x2) CNL-0200-37-10-125C (x2) |
|
OGK-0470-0200-37-250-BLSSA02-RJ |
BLS-FCS-0470-100 |
BLS-SA02-US |
FPC-RJ-0200-37-03SMA-250C |
- |
ACC-FPC-SLV250 (x2) |
CNL-0200-37-05-250C (x2) CNL-0200-37-10-250C (x2) |
|
OGK-0470 -0200-37- 250-BLS3000-RJ |
BLS-FCS-0470-100 |
BLS-3000-2 |
FPC-RJ-0200-37-03SMA-250C |
- |
ACC-FPC-SLV250 (x2) |
CNL-0200-37-05-250C (x2) CNL-0200-37-10-250C (x2) |
|
OGK-0470 -0200-37 -125-BLSSA02-RJ |
BLS-FCS-0470-100 |
BLS-SA02-US |
FPC-RJ-0200-37-03SMA-125C |
- |
ACC-FPC-SLV125 (x2) |
CNL-0200-37-05-125C (x2) CNL-0200-37-10-125C (x2) |
|
OGK-0470 -0200-37 -125-BLS3000-RJ |
BLS-FCS-0470-100 |
BLS-3000-2 |
FPC-RJ-0200-37-03SMA-125C |
- |
ACC-FPC-SLV125 (x2) |
CNL-0200-37-05-125C (x2) CNL-0200-37-10-125C (x2) |
Описание светодиодных контроллеров Mightex для стартового набора:
Программное/TTL управление
Контроллер BLS-SA02/04-US от Mightex имеет простой графический интерфейс для управления осветителем и может управляться с помощью внешнего TTL сигнала. Такие характеристики как минимальная длительность импульса 20 мкс, частота модуляции до 25 кГц и возможность работы через TTL триггер для быстрого переключения между длинами волн делают этот контроллер незаменимым для электрофизиологии. Также этот контроллер идеально подходит для синхронизации импульсов света с камерой посредством TTL сигнала.
Ручное/аналоговое управление
Сверхбыстрые контроллеры BLS-1000-2 и BLS-3000-2 от Mightex имеют скорость модуляции до 100 кГц, используя внешний аналоговый сигнал, благодаря чему можно использовать весь потенциал быстрой скорости работы светодиодов для скоростной модуляции освещения. Форма выходного сигнала может быть абсолютно любая до тех пор, пока контроллер управляется аналоговым сигналом. Две поворотные ручки позволяют просто контролировать интенсивность излучения. Переключатели на передней панели используются для выбора между аналоговым или ручным управлением.
Информация для заказа продукции Mightex:
|
Наименование |
Описание |
|
OGK-0470-0200-37-125-BLS3000 |
Стартовый набор для оптогенетики, с ручным/аналоговым/TTL управлением и имплантируемой волоконной канюлей с керамическим наконечником диаметром 1,25 мм, 200 мкм диаметр сердцевины волокна и числовая апертура NA0.37. |
|
OGK-0470-0200-37-125-BLS3000-RJ |
Стартовый набор для оптогенетики, с ручным/аналоговым/TTL управлением, поворотным соединителем и имплантируемой волоконной канюлей с керамическим наконечником диаметром 1,25 мм, 200 мкм диаметр сердцевины волокна и числовая апертура NA0.37. |
|
OGK-0470-0200-37-125-BLSSA02 |
Стартовый набор для оптогенетики, с программным обеспечением/TTL управлением и имплантируемой волоконной канюлей с керамическим наконечником диаметром 1,25 мм, 200 мкм диаметр сердцевины волокна и числовая апертура NA0.37. |
|
OGK-0470-0200-37-125-BLSSA02-RJ |
Стартовый набор для оптогенетики, с программным обеспечением/TTL управлением, поворотным соединителем и имплантируемой волоконной канюлей с керамическим наконечником диаметром 1,25 мм, 200 мкм диаметр сердцевины волокна и числовая апертура NA0.37. |
|
OGK-0470-0200-37-250-BLS3000 |
Стартовый набор для оптогенетики, с ручным/аналоговым/TTL управлением и имплантируемой волоконной канюлей с керамическим наконечником диаметром 2,5 мм, 200 мкм диаметр сердцевины волокна и числовая апертура NA0.37. |
|
OGK-0470-0200-37-250-BLS3000-RJ |
Стартовый набор для оптогенетики, с ручным/аналоговым/TTL управлением, поворотным соединителем и имплантируемой волоконной канюлей с керамическим наконечником диаметром 2,5 мм, 200 мкм диаметр сердцевины волокна и числовая апертура NA0.37. |
|
OGK-0470-0200-37-250-BLSSA02 |
Стартовый набор для оптогенетики, с программным обеспечением/TTL управлением и имплантируемой волоконной канюлей с керамическим наконечником диаметром 2,5 мм, 200 мкм диаметр сердцевины волокна и числовая апертура NA0.37. |
|
OGK-0470-0200-37-250-BLSSA02-RJ |
Стартовый набор для оптогенетики, с программным обеспечением/TTL управлением, поворотным соединителем и имплантируемой волоконной канюлей с керамическим наконечником диаметром 2,5 мм, 200 мкм диаметр сердцевины волокна и числовая апертура NA0.37. |
|
