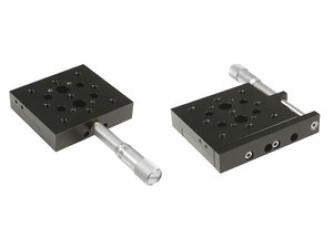

Стабильный линейный транслятор из алюминия 7Т68 имеет большую поверхность для крепления, большое перемещение для своего относительно небольшого размера, низкий профиль, повышенную стабильность и точность. Закрытая конструкция усиливает транслятор, снижая возможность изгиба. Платформа подпружинена. Трансляторы могут быть легко соединены с другими узлами своего типа, например в X-Y конфигурации. Ось Z крепится при помощи кронштейна 2АВ67-25. Транслятор может применяться "вверх ногами". В базовой пластине имеется два сквозных отверстия под винты М6 для быстрого присоединения. Платформа имеет сквозные отверстия под винты М4. В стандартной версии используются микровинты 9S75M-25.
Особенности:
- Закрытая конструкция;
- Перемещение 25 мм;
- Большая поверхность для крепления;
- Сборная X-Y конфигурация;
- Широкий набор крепёжных отверстий и опций.
Технические характеристики:
|
Параметр |
Значение |
|
Перемещение |
25 мм |
|
Чувствительность |
1 мкм |
|
Точность установки |
10 мкм |
|
Угловое отклонение |
<200 мкрад |
|
Точность слежения |
2 мкм |
|
Нагрузка | |
|
Горизонтальная |
20 кг |
|
Вертикальная |
5 кг |
|
Масса |
0.4 кг |
|
Соединительные скобы | |
|
X-Y |
Напрямую |
|
Z |
2AB67-25 |
|
Материал |
Анодированный алюминий |
Модели:
|
Модель |
Примечание |
Кол-во осей |
|
7T68-25 |
- |
1 |
|
7T68-25T |
Винт сбоку |
1 |
|
7T68-25TM |
Винт сбоку |
1 |
|
7T68-25XYZ |
- |
3 |
|
7T68-25TMXY |
Винт сбоку |
2 |
|
7T68-25TMXYZ |
Винт сбоку |
3 |
|
7T68-25TXY |
Винт сбоку |
2 |
|
7T68-25TXYZ |
Винт сбоку |
3 |
|
7T68-25XY |
- |
2 |
|
Поставщик
|
Standa |
