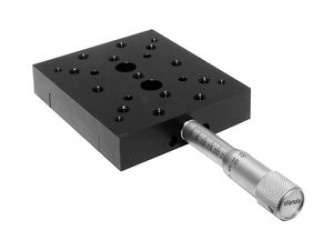

Стабильный линейный транслятор из стали 7Т67-25 имеет большую поверхность для крепления, большое перемещение для своего относительно небольшого размера, низкий профиль, повышенную стабильность и точность. Закрытая конструкция усиливает транслятор, снижая возможность изгиба. Сталь, как материал, увеличивает стабильность. Вы можете добавить второй ведущий винт с другой стороны платформы и зафиксировать её в требуемом положении. Платформа подпружинена. Трансляторы могут быть легко соединены с другими узлами своего типа, например в X-Y конфигурации. Транслятор может применяться вверх ногами. В базовой пластине имеется два сквозных отверстия под винты М6 для быстрого присоединения. Платформа имеет сквозные отверстия под винты М4. В стандартной версии используются микрометры 9S75M-25. Транслятор имеет черное анодированное покрытие.
Особенности:
- Закрытая конструкция;
- Перемещение 25 мм;
- Широкий набор крепёжных отверстий и опций;
- Сборная X-Y-Z конфигурация;
- Для получения оси Z добавьте 2АВ67-25;
- Большая поверхность для крепления;
- Материал: сталь.
Технические характеристики:
|
Параметр |
Значение |
|
Перемещение |
25 мм |
|
Чувствительность |
1 мкм |
|
Точность установки |
10 мкм |
|
Угловое отклонение |
<200 мкрад |
|
Точность слежения |
2 мкм |
|
Нагрузка | |
|
Горизонтальная |
20 кг |
|
Вертикальная |
5 кг |
|
Соединительные скобы | |
|
X-Y |
Напрямую |
|
Z |
2AB67-25 |
Модели:
|
Модель |
Материал |
Кол-во осей |
|
7T67-25 |
Сталь |
1 |
|
7T67-25XY |
Сталь |
2 |
|
7T67-25XYZ |
Сталь |
2 |
|
7T67-25V |
Сталь |
1 |
|

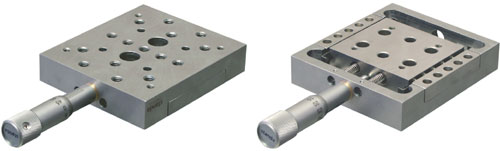

7T67SS-25 |
Нержавеющая сталь |
1 |
|
7T67SS-25XY |
Нержавеющая сталь |
2 |
|
7T67SS-25XYZ |
Нержавеющая сталь |
3 |
|
7T67V-25 |
Сталь |
1 |
|
7T67V-25XY |
Сталь |
2 |
|
7T67V-25XYZ |
Сталь |
3 |
