Поставщик
|
CAEN |
|
Время нарастания
|
25 нс |
|
Корпус
|
Модуль NIM шириной в один блок |
|
Интегральная нелинейность
|
<± 0,05% в 90% от полной шкалы при коэффициенте усиления = 90 и времени формирования 6 мкс (типично ± 0,2%. для любого времени формирования) |
|
Применение оборудования
|
для ядерной физики |
|
Эквивалентный входной шум
|
СКЗ <15 мкВ (коэффициент усиления = 100 и время формирования 3 мкс) |
|
Время формирования
|
Выбираемая постоянная времени 0,1 мкс, 0,2 мкс, 1 мкс и 3 мкс |
|
Перекрестные помехи
|
< 0.02 % |
|
Диапазон усиления
|
0,15 - 480 на канал |
Особенности:
- 16 каналов;
- Положительные или отрицательные входы принимаются на каждом канале;
- Широкий диапазон усиления: 0,15 - 480 на канал;
- Программируемое время формирования на канал;
- Программируемая отмена полюса-нуля на канал;
- 16 нормальных или инвертированных выходов (также доступны дополнительные выходы с 10-кратным усилением);
- 16 выходов быстрого усиления для целей синхронизации;
- Мультиплексированные по энергии и времени выходы;
- Полностью программируемый через USB и Ethernet;
- Входной шум менее 15 мкВ (СКЗ).

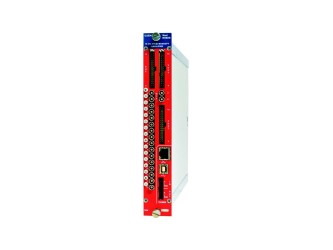

N568 представляет собой 16-канальный спектроскопический усилитель, реализованный в однострочном модуле NIM. Доступны следующие версии:
Для каждого канала коэффициент усиления, полярность выходного сигнала, время формирования и отмена обнуления полюса программируются удаленно либо через USB, либо через Ethernet; порт RS485 позволяет подключать до 32 модулей с последовательной связью. Коэффициент усиления колеблется от 0,15 до 480.
Значения рабочих параметров автоматически сохраняются в энергонезависимой памяти. Полугауссовский выходной сигнал обеспечивается либо с запрограммированным коэффициентом усиления (OUT), либо с дополнительным 10-кратным усилением (XOUT), прямым или инвертированным. Общее смещение может быть запрограммировано с помощью программного обеспечения и позволяет сдвигать базовую линию выходного сигнала. Выходной сигнал FOUT обеспечивает быстрое усиление для целей синхронизации (фиксированный коэффициент усиления 20). Мультиплексный выход позволяет контролировать как OUT, так и FOUT выходы одного канала.
|
Код |
Описание |
|
WN568ELCXAAA |
N568ELC — 16-канальный программируемый спектроскопический усилитель Ethernet (0,2, 1, 3, 6 мкс — 50 Ом) |
|
WN568EXAAAAA |
N568E — 16-канальный программируемый спектроскопический усилитель Ethernet (0,2, 1, 3, 6 мкс — 50 Ом) |
|
WN568EXBBAAA |
N568EBB - 16-канальный программируемый спектроскопический усилитель (0,1, 0,2, 1, 3 мкс - 50 Ом) |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Компания CAEN признана единственной компанией в мире, предоставляющей полный спектр высоковольтных систем электропитания и интерфейсных модулей/модулей сбора данных, которые соответствуют стандартам IEEE в области ядерной физики и физики элементарных частиц.
