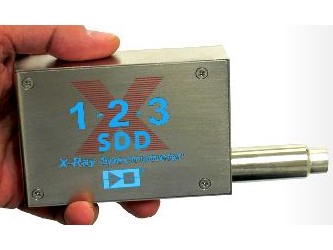

Х-123SDD – это полноценная система для обнаружения рентгеновского излучения на основе кремниевого дрейфового детектора (SDD), заключенная в компактный корпус, которая легко помещается в руке.
Система включает:
1. Кремниевый дрейфовый детектор и предусилитель.
2. Цифровой импульсный процессор и многоканальный амплитудный анализатор импульсов.
3. Источник питания и интерфейс для подключения к компьютеру.
Особенности:- Единая компактная система; - Легкость использования; - Малый размер (7х10х2.5 см); - Низкое энергопотребление (2.5 Вт); - Легкий вес (180 г); - USB, RS232 и сетевое подключение. |
Применения:- Флуоресцентный анализ; - Проверка соответствия стандартам RoHS/WEE; - Контроль технологических процессов; - Искусство и археология. |
Технические характеристики:
|
Основные параметры |
|||||
|
Энергетическое разрешение |
125 - 140 эВ (по полуширине линии) при 5.9 кэВ. Зависит от пикового времени и температуры. |
||||
|
Уровень электрических шумов |
73 эВ (по полуширине линии) |
||||
|
Отношение уровня сигнала к фону |
20 000:1 (отношение счета от 5.9 кэВ до 1 кэВ) |
||||
|
Диапазон энергий |
от 1 до 40 кэВ. Эффективность >25% для рентгеновского излучения с энергией от 1 до 25 кэВ. За пределами данного диапазона, эффективность меньше. |
||||
|
Максимальная скорость счета |
Зависит от пикового времени. Рекомендуемые параметры представлены в таблице ниже: |
||||
|
Пиковое время DP5 (мкс) |
9.6 |
4.8 |
2.4 |
0.8 |
|
|
Время формирования (мкс) |
4.4 |
2.2 |
1.0 |
0.4 |
|
|
Рекомендуемая максимальная скорость |
4.9 x 104 |
1.0 x 105 |
1.9 x 105 |
5.6 x 105 |
|
|
Типовое разрешение (эВ ширина на полувысоте при 5.9 кэВ) |
130 |
135 |
140 |
155 |
|
|
Параметры детектора и предусилителя |
|||||
|
Тип детектора |
Кремниевый дрейфовый детектор (SDD) |
||||
|
Площадь детектора |
25 мм2 (площадь коллиматора 17 мм2) |
||||
|
Толщина детектора |
500 нм |
||||
|
Толщина Be окна |
0.5 мил (12.5 мкм) |
||||
|
Коллиматор |
Многослойный |
||||
|
Термоэлектрический охлаждающий модуль |
2-х каскадный (ΔTmax=85° ) |
||||
|
Тип предусилителя |
Зарядочувствительный, производства компании Amptek. |
||||
|
Коэффициент преобразования предусилиителя |
1 мВ/кэВ (обычно) |
||||
|
Условия эксплуатации и хранения |
|||||
|
Рабочая температура |
От -20 °C до +50 °C |
||||
|
Гарантия |
1 год |
||||
|
Среднее время службы |
5 - 10 лет, в зависимости от использования |
||||
|
Хранение и транспортировка |
при температуре -20 ° C до +50 ° C и влажности от 10 до 90% без конденсации Длительное хранение: 10 + лет в сухой среде |
||||
|
Соответствие |
Соответствует RoHS |
||||
|
Сертификация TUV Свидетельство №:CU 72101153 01 Протестировано на: UL 61010-1: 2009 R10.08 CAN/CSA-C22.2 61010-1-04 + Gi1 |
|||||
|
Конструкция и размеры |
|||||
|
Габариты |
7 x 10 x 2.5 см, не учитывая удлинитель |
||||
|
Длина удлинителя |
обычно 3.8 см, опционально: без удлинителя либо 0.95 / 12.7 / 22.86 см и вакуумные фланцы |
||||
|
Вес |
180 г |
||||
Графики:
|

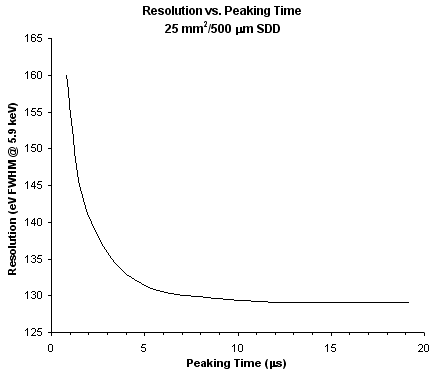

График зависимости разрешения от пикового времени для кремниевого дрейфового детектора (SDD) |

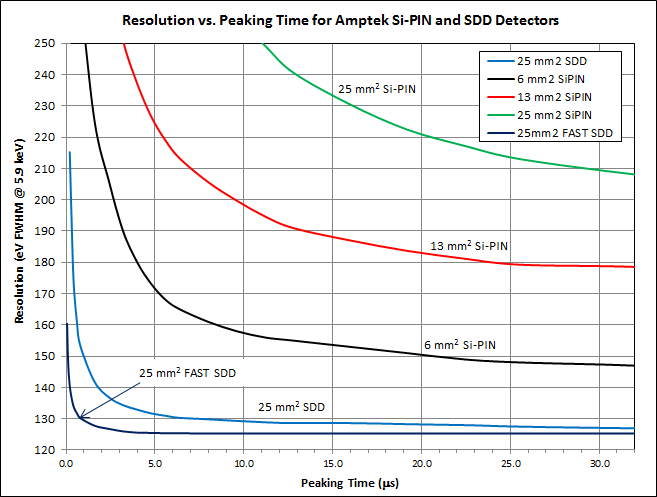

Зависимость разрешения от времени пика для Si-PIN и SDD детектора |
|

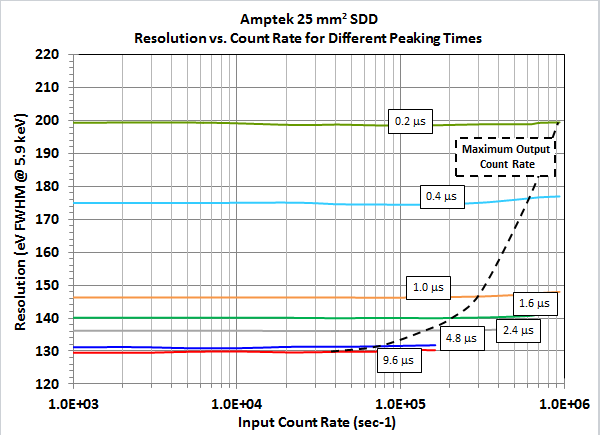

Зависимость разрешения от скорости счета для различных времен пика |

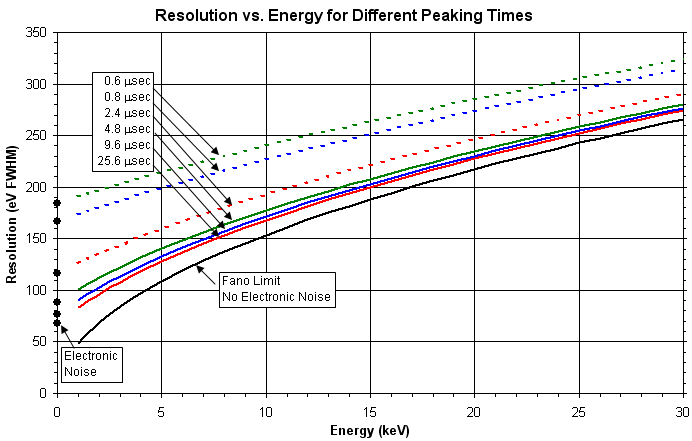

Зависимость разрешения от энергии для различных значений пикового времени |
|

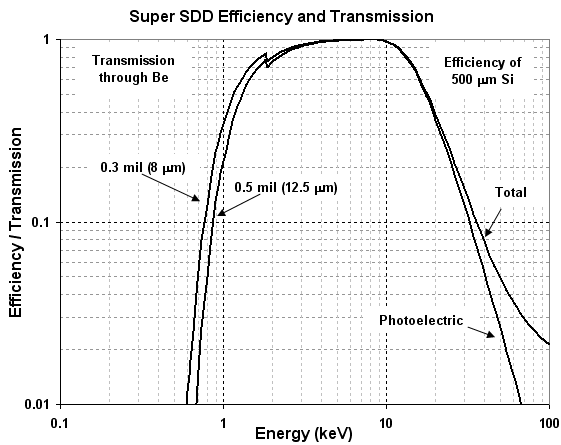

Эффективность детектирования SDD детектором рентгеновского излучения в зависимости от толщины, т.е. проницаемости, бериллиевого окна |
|
|
Поставщик
|
Amptek |
