Тип прибора
|
спектрометры |

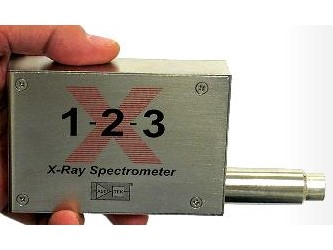

Спектрометр Х-123CdTe – это полноценная система для обнаружения рентгеновского и гамма-излучения с помощью теллурид-кадмиевого (CdTe) детектора, заключенная в компактный корпус, которая легко умещается в руке.
Система включает:
1. CdTe детектор излучения и предусилитель.
2. Цифровой импульсный процессор и многоканальный амплитудный анализатор импульсов.
3. Источник питания и интерфейс для подключения к компьютеру.
Особенности:- Единая компактная система; - Простота использования; - Малый размер (7х10х2.5 см); - Низкое энергопотребление (2.5 Вт); - Малый вес (180 г); - Подключения через USB и RS232. |
Применения:- Медицинские обследования на основе рентгеновского и гамма-излучения; - Рентгенофлюоресцентный анализ; - Искусство и археология; - Портативные инструменты, использующие ренгеновское и гамма-излучение; - Исследование рентгеновского и гамма-излучения; - Обучение; - Контроль ядерной техники; - Обнаружение урана и плутония. |
Технические характеристики:
| Параметр | Значение | |||
| Основные параметры | ||||
|
Энергетическое разрешение при 122 кэВ (57Co) |
9 мм2: <1.2 кэВ (ширина на полувысоте) 25 мм2: < 1.5кэВ (ширина на полувысоте) | |||
|
Диапазон энергий |
5 - 150 кэВ. Может работать за пределами данного диапазона, но с меньшей эффективностью | |||
|
Максимальная скорость счета |
Зависит от пикового времени. Рекомендуемые параметры представлены в таблице ниже: | |||
|
Пиковое время DP5 (мкс) |
2.4 |
6.4 |
25.6 | |
|
Время формирования (мкс) |
1.0 |
2.9 |
11.6 | |
|
Рекомендуемая максимальная скорость |
1.2 x 105 |
4.6 x 104 |
1.2 x 104 | |
|
Детектор и предусилитель | ||||
|
Тип детектора |
CdTe детектор (возможно с SDD детектором или Si-IN детектором) | |||
|
Площадь детектора |
9 или 25 мм2 | |||
|
Толщина детектора |
1 мм2 (см.кривые эффективности) | |||
|
Толщина Be окна |
4 мил (100 мкм) | |||
|
Термоэлектрический охлаждающий модуль |
2-х каскадный | |||
|
Тип предусилителя |
с обратной связью по току, производства компании Amptek. | |||
|
Условия эксплуатации и хранения | ||||
|
Рабочая температура |
От -20 °C до +50 °C | |||
|
Гарантия |
1 год | |||
|
Среднее время службы |
5 - 10 лет, в зависимости от использования | |||
|
Хранение и транспортировка |
Длительное хранение: 10 + лет в сухой среде Хранение и транспортировка: при температуре -20 ° C до +50 °C и влажности от 10 до 90%, без конденсации | |||
|
Соответствие |
Соответствует RoHS | |||
|
Сертификация TUV Свидетельство №:CU 72101153 01 Протестировано на: UL 61010-1: 2009 R10.08 CAN/CSA-C22.2 61010-1-04 + Gi1 | ||||
|
Конструкция и размеры | ||||
|
Габариты |
7 x 10 x 2.5 см, не учитывая удлинитель | |||
|
Вес |
180 г | |||
Графики:
|

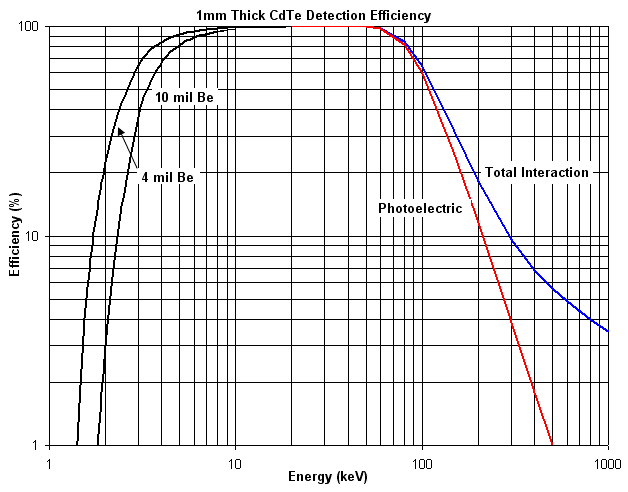

График вероятности взаимодействия между 1 кэВ и 1 МэВ |

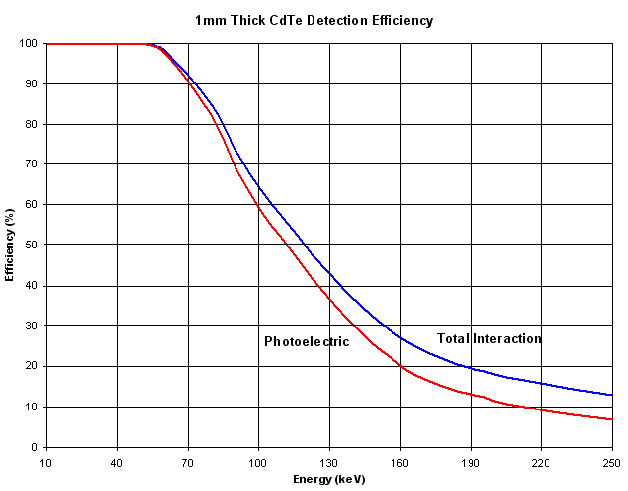

Линейная диаграмма вероятности взаимодействия между 10 кэВ и 250 кэВ |
|

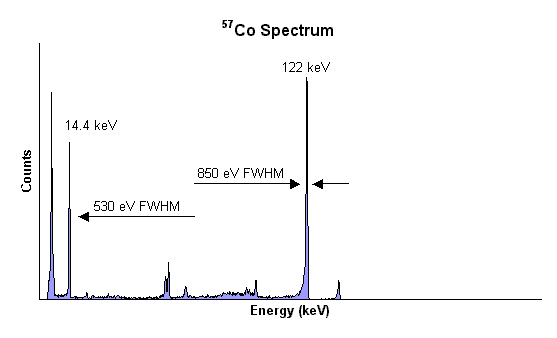

Спектр 57Co полученный с помощью CdTe детектора | |
