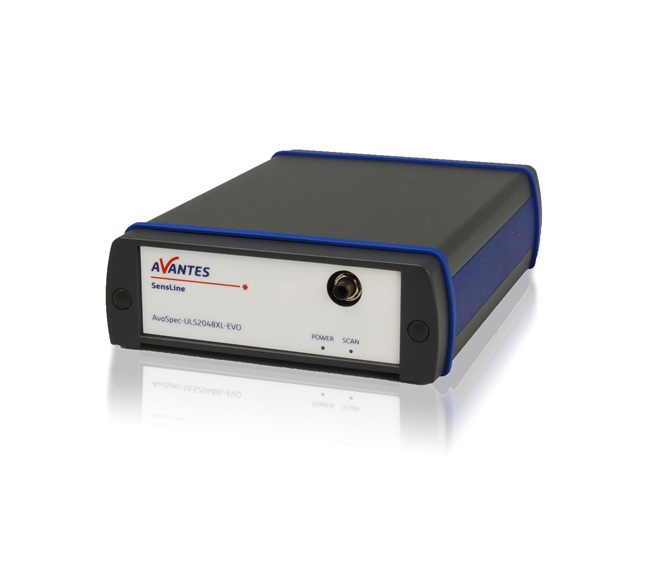

Сочетание исключительной квантовой эффективности и высокоскоростной передачи данных является основным преимуществом спектрометра AvaSpec-ULS2048XL-EVO. В отличие от многих спектрометров с двумерной ПЗС матрицей этот спектрометр обладает матрицей с размером пикселей 14×500 мкм с исключительной эффективностью в УФ диапазоне от 200 нм до 400 нм и в ближнем ИК диапазоне от 950 нм до 1160 нм.
Особенности:
- Оптическая схема: симметричная Черни-Тернера, фокусное расстояние 75 мм;
- Спектральный диапазон от 200 нм до 1160 нм;
- Широкий спектр применений, например, LIBS, измерение тонких пленок;
- Низкое рассеяние света менее 0.5%;
- Высокая скорость передачи данных.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон длин волн |
200 - 1160 нм |
|
Разрешение |
0.09-20 нм, в зависимости от конфигурации |
|
Рассеяние света |
<0.5% |
|
Чувствительность |
460 000 |
|
Квантовая эффективность |
60% |
|
Детектор |
ПЗС-матрица, 2048 пикселей |
|
Сигнал/шум |
525: 1 |
|
АЦП |
16 бит, 1 МГц |
|
Время интеграции |
2 мкс - 20 сек |
|
Интерфейс |
USB 3.0 (5 Гбит/с), Gigabit Ethernet (1 Гбит/с) |
|
Скорость дискретизации |
2.44 мс/скан |
|
Динамический диапазон |
13 700 |
|
Скорость передачи данных |
2.44 мс/скан |
|
Цифровой ввод-вывод |
Разъем HD-26, 2 аналоговых входа, 2 аналоговых выхода, 3 цифровых входа, 12 цифровых выходов, триггер, синхронизация, стробоскоп, лазер |
|
Источник питания |
USB, 700 мА или внешний 12 В постоянного тока, 360 мА |
|
Габаритные размеры, вес |
175×127×44.5 мм, 1180 г |
Параметры решетки:
|
Используемый диапазон (нм) |
Спектральный диапазон (нм) |
Лин/мм |
Блеск (нм) |
Партномер |
|
200-1160 |
960 |
300 |
300 |
UA |
|
200-1100 |
900 |
300 |
300/1000 |
UNA-DB |
|
200-850 |
520 |
600 |
300 |
UB |
|
200-750 |
250-220 |
1200 |
250 |
UC |
|
200-650 |
165-145 |
1800 |
250 |
UD |
|
200-580 |
115-70 |
2400 |
250 |
UE |
|
200-400 |
70-45 |
3600 |
250 |
UF |
|
250-850 |
520 |
t600 |
400 |
BB |
|
300-1160 |
860 |
300 |
500 |
VA |
|
360-1000 |
500 |
600 |
500 |
VB |
|
300-800 |
250-200 |
1200 |
500 |
BK |
|
350-750 |
145-90 |
1800 |
500 |
VD |
|
350-640 |
75-50 |
2400 |
500 |
VE |
|
500-1050 |
500 |
600 |
750 |
NB |
|
500-1050 |
220-150 |
1200 |
750 |
NC |
|
600-1160 |
350-300 |
830 |
800 |
SI |
|
600-1160 |
560 |
300 |
1000 |
IA |
|
600-1160 |
500 |
600 |
1000 |
IB |
Разрешение:
|
Размер щели (мкм) |
10 |
25 |
50 |
100 |
200 |
500 |
|
Решетка 300 лин/мм |
1.4 |
1.5 |
2.5 |
4.8 |
9.2 |
21.3 |
|
Решетка 600 лин/мм |
0.70-0.80 |
0.75-0.85 |
1.2 |
2.4 |
4.6 |
10.8 |
|
Решетка 830 лин/мм |
0.42-0.48 |
0.50-0.58 |
0.93 |
1.7 |
3.4 |
8.5 |
|
Решетка 1200 лин/мм |
0.25-0.31 |
0.37-0.43 |
0.52-0.66 |
1.1 |
2.3 |
5.4 |
|
Решетка 1800 лин/мм |
0.17-0.21 |
0.26-0.32 |
0.34-0.42 |
0.8 |
1.6 |
3.6 |
|
Решетка 2400 лин/мм |
0.12-0.18 |
0.18-0.24 |
0.26-0.34 |
0.44-0.64 |
1.1 |
2.7 |
|
Решетка 3600 лин/мм |
0.08-0.12 |
0.11-0.15 |
0.19 |
0.4 |
0.8 |
1.8 |
