Поставщик
|
Optosky |
|
Тип прибора
|
спектрометры |
|
Диапазон длин волн, нм
|
193-400, 400-435, 435-480, 480-500, 500-560, 560-590, 590-605, 605-760, 760-7830 |
|
Применение оборудования
|
фотометрия |

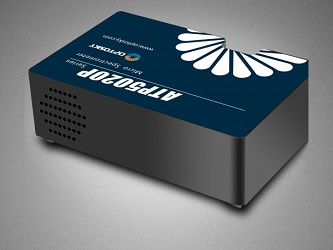

ATP5020P — это высокопроизводительный охлаждаемый спектрометр, разработанный Optosky. В нем используется линейная ПЗС-матрица (2048 х 64 пикселей) с охлаждением. ПЗС использует полупроводниковую технологию охлаждения и может работать в заданной среде с постоянной температурой (до 5°C), что значительно снижает шум датчика, обеспечивающий отличное отношение сигнал/шум (примерно в 3 раза выше, чем у конкурентов). Это улучшает надежность измерений, так как результаты измерений не меняются в зависимости от окружающей температуры.
В то же время, Optosky специально настроил схему обработки сигналов со сверхнизким уровнем шума для ATP5020P, его шум квантования составляет менее 15 счетов, что является высоким уровнем в отрасли.
ATP5020P имеет волоконный (SMA905) или открытий вход и выводит измеренные спектральные данные через порт Type-C или UART. ATP5020P требует только 5 В постоянного тока и очень прост в интеграции.
Доступные для заказа модели:
|
Модель |
Спектральный диапазон |
Размер щели |
|
ATP5020P-200-400-### |
200~400 нм |
10 мкм 25 мкм 50 мкм 100 мкм 200 мкм Другой:______мкм |
|
ATP5020P-200-850-### |
200~850 нм |
|
|
ATP5020P-200-1100-### |
200~1000 нм |
|
|
ATP5020P-340-850-### |
340~850 нм |
|
|
ATP5020P-600-1100-### |
600~1100 нм |
|
|
ATP5020P-800-1000-### |
800~1100 нм |
|
|
ATP5020P-300-1100-### |
300~1100 нм |
|
|
ATP5020P-###-###-### |
Другой |
Например: если вас интересует ATP5020P со спектральным диапазоном 200-850 нм и размером щели 50 мкм, то вам нужная модель ATP5020P-200-850-050.
|
Особенности: - Детектор: Back-illuminated CCD (охлаждаемый до 5°C); - Количество пикселей: 2048 х 64 (всего: 2068 х 70); - Схема обработки сигналов со сверхнизким уровнем шума; - Рабочий диапазон: 200-1100 нм; - Оптическое разрешение: 0.2 - 3 нм; (Зависит от длины волны и размера щели); - Оптическая схема: Черни-Тернера; - Время интегрирования: 10 мс – 60 с; - Питание: DC 5 В ± 10% @ < 2 A; - АЦП: 18 бит, 250 кГц; - Вход: SMA905 или открытий; - Триггер: Type-C или UART. |
Применения: - Использование в качестве микроспектрометра; - Выполнение спектрального анализа; - Радиационная спектрометрия; - Спектрофотометрический анализ; - Измерение пропускания, отражения и поглощения; - Регистрация слабой (биологической) флуоресценции. |
Технические характеристики спектрометров ATP5020P Optosky с высокой чувствительностью:
|
Параметры |
Значения |
|
Характеристики детектора |
|
|
Тип детектора |
линейная ПЗС-матрица с задней подсветкой (охлаждение до 5°C) |
|
Спектральный диапазон |
180-1180 нм |
|
Количество эффективных пикселей |
2048*64 |
|
Размер пикселя |
14 мкм × 14 мкм |
|
Чувствительность |
6.5 мкВ/e- |
|
Темновой шум |
6e- |
|
Оптические характеристики |
|
|
Рабочий диапазон |
180-1180 нм |
|
Оптическое разрешение |
0.01 - 3 нм (Зависит от диапазона длин волн и размера щели) |
|
Отношение сигнал/шум |
> 900:1 |
|
Динамический диапазон |
10000：1 |
|
Рабочие температуры |
от -10°C до +45°C |
|
Оптическая схема |
|
|
Оптическая схема |
f/4, скрещенная ассиметричная схема Черни-Тернера |
|
Фокусное расстояние |
98 мм для входа / 107 мм для выхода |
|
Размер щели |
5, 10, 25, 50, 100, 150,200 мкм или на заказ |
|
Оптический интерфейс |
Волоконный коннектор SMA905, открытый вход |
|
Электрические характеристики |
|
|
Время интегрирования |
1 мс - 30 минут |
|
Триггер |
Type-C |
|
АЦП |
18 бит (выход 16 бит) |
|
Напряжение питания |
DC 5 В ± 10% |
|
Рабочий ток |
<2.3 A |
|
Температуры хранения |
от -20°C до +70°C |
|
Рабочие температуры |
от -10°C до +40°C |
|
Физические характеристики |
|
|
Габаритные размеры |
217×110×52 мм |
|
Вес |
1.6 кг |
