Поставщик
|
Optosky |
|
Тип прибора
|
спектрометры |
|
Диапазон длин волн, нм
|
193-400, 400-435, 435-480, 480-500, 500-560, 560-590, 590-605, 605-760, 760-7830 |
|
Применение оборудования
|
фотометрия |

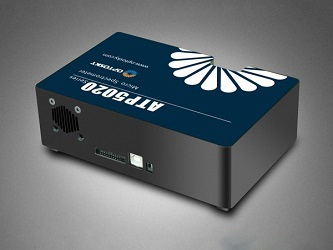

Миниатюрный волоконный спектрометр Optosky ATP5020 имеет сверхвысокую производительность, охлаждаемую до -10 °C ПЗС-матрицу размером 2048x64 пикселя. Это значительно снижает шум, что приводит к почти в 2 раза более высокому отношению сигнал/шум, чем у конкурентов. Это повышает надежность измерений, которые не изменяются в зависимости от температуры.
Optosky разработала схему обработки сигналов со сверхнизким уровнем шума, что приводит к первоклассному количественному шуму, который ниже 3-х отсчетов.
ATP5020 имеет волоконный (SMA905) или открытий вход и выводит измеренные спектральные данные через порт USB2.0 или UART.
Доступные для заказа модели:
|
Модель |
Спектральный диапазон |
Размер щели |
|
ATP5020-200-400-### |
200~400 нм |
10 мкм 25 мкм 50 мкм 100 мкм 200 мкм Другой:______мкм |
|
ATP5020-200-850-### |
200~850 нм |
|
|
ATP5020-200-1100-### |
200~1000 нм |
|
|
ATP5020-340-850-### |
340~850 нм |
|
|
ATP5020-600-1100-### |
600~1100 нм |
|
|
ATP5020-###-###-### |
Другой |
Например: если вас интересует ATP5020 со спектральным диапазоном 200-850 нм и размером щели 50 мкм, то вам нужная модель ATP5020-200-850-050.
|
Особенности: - Детектор: Back-illuminated CCD (охлаждаемый до -10°C); - Количество пикселей: 2048 х 64; - Размер пикселя: 14 х 14 мкм; - Схема обработки сигналов со сверхнизким уровнем шума; - Рабочий диапазон: 180 – 1150 нм; - Оптическое разрешение: 0.1 - 2 нм; - Разрешение зависит от диапазона длин волн и размера щели; - Оптическая схема Черни-Тернера; - Время интегрирования: 2 мс-130 с; - Питание: DC 5 В ± 10% @ < 2.3 A; - АЦП: 18 бит, 570 кГц; - Вход: SMA905 или открытий;
- Выход: USB2.0 или UART; |
Применения: - Рамановская спектроскопия; - Использование в качестве микроспектрометра; - Выполнение спектрального анализа; - Радиационная спектрометрия; - Спектрофотометрический анализ; - Измерение пропускания, отражения и поглощения; - Измерения в УФ, видимом и ближнем ИК-диапазонах; - Определение длины волны;
- Лазерно-искровая эмиссионная спектрометрия. |
Технические характеристики спектрометров ATP5020 Optosky с высокой чувствительностью:
|
Параметры |
Значения |
|
Характеристики детектора |
|
|
Тип детектора |
линейная ПЗС-матрица (охлаждение до -10°C) |
|
Спектральный диапазон |
165-1180 нм |
|
Количество эффективных пикселей |
2048*64 |
|
Размер пикселя |
14 мкм × 14 мкм |
|
Полный диапазон |
~200 ke - |
|
Чувтвительность |
6.5 мкВ/e- |
|
Темновой шум |
6e- |
|
Оптические характеристики |
|
|
Рабочий диапазон |
180-1180 нм |
|
Оптическое разрешение |
0.02 - 3 нм (Зависит от диапазона длин волн и размера щели) |
|
Отношение сигнал/шум |
> 8000:1 |
|
Динамический диапазон |
10000:1 |
|
Рабочие температуры |
от -10°C до +40°C |
|
Рабочая относительная влажность |
< 85% RH |
|
Оптическая схема |
|
|
Оптическая схема |
f/4 скрещенная ассиметричная схема Черни-Тернера |
|
Фокусное расстояние |
77.5 мм для входа / 111.6 мм для выхода |
|
Размер щели |
5, 10, 25, 50, 100, 150,200 мкм или на заказ |
|
Оптический интерфейс |
Волоконный коннектор SMA905, открытый вход |
|
Электрические характеристики |
|
|
Время интегрирования |
1 мс - 130 с |
|
Триггер |
USB 2.0 |
|
АЦП |
18 бит (выход 16 бит) |
|
Напряжение питания |
DC 5 В ± 10% |
|
Рабочий ток |
<2.3 A |
|
Температуры хранения |
от -20°C до +70°C |
|
Рабочие температуры |
от -10°C до +40°C |
|
Физические характеристики |
|
|
Габаритные размеры |
170×110×52 мм3 |
|
Вес |
1.6 кг |
|
Уплотнение |
Препятствует запотеванию |
