Optosky предлагает волоконно-оптические спектрометры серий ATP3000, ATP3030, ATP3040 с низким уровнем шума и с высоким разрешением. Рабочий диапазон длин волн данных серий спектрометров: 350–800 нм, 200–400 нм, 200–850 нм, 200–1000 нм, 600–1000 нм, 800–1000 нм. В спектрометрах Optosky используются ПЗС-матрицы на 2048 и 4096 пикселей, имеющие рабочую область от ультрафиолетового до инфракрасного диапазона. Скорость считывания достигает 10 МГц, в спектрометрах используется схема обработки сигнала с низким уровнем шума.
Спектрометр ATP3040 Optosky дополнительно улучшает отношение сигнал-шум и динамический диапазон, а также повышает стабильность и достоверность результатов измерений. Спектрометр ATP3034 обладает сверхвысоким разрешением.

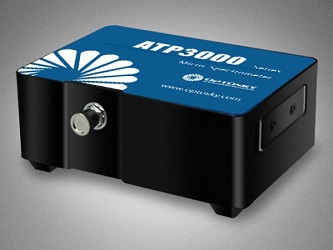

Optosky ATP3000 - малошумящий спектрометр с высоким разрешением, неохлаждаемый. В нем используется спектральный отклик ПЗС-матрицы(2048 пикселей), охватывающий длину волны от ультрафиолетового до ближнего инфракрасного диапазона. Скорость считывания достигает 10 МГц. Используется схема обработки сигнала с низким уровнем шума, а также быстрый и точный сбор спектральных данных. Питание осуществляется напрямую через порт USB. Вывод данных через USB2.0 / UART.
|
Особенности: - Разрешение: 0.01-2 нм; - Детектор пикселей: 2048; - Высокая чувствительность: 1300 В (лк.с); - Диапазон срабатывания: от УФ до ближнего ИК; - Максимальная скорость считывания: 10 МГц макс; - Схема Черни-Тернера; - Время интеграции: 1 мс-65535 мс; - Источник питания: USB-порт; - Входной разъем света: SMA905 или свободное место; - Разъем для вывода данных: USB2.0 (высокая скорость) или UART. |
Применение: - Небольшой размер, быстрая спектрофотометрия; - Спектральный анализ / Анализ освещенности спектрофотометром; - Измерение оптической плотности и пропускания; - Детектирование отражения; - Эллипсометрия;
- Измерение длины волны. |
Технические характеристики спектрометра ATP3000 Optosky:
|
Параметры |
Значения |
|
Тип детектора |
линейный CMOS |
|
Эффективные пиксели |
2048 |
|
Размер пикселей |
14 мкм × 200 мкм |
|
Модель детектора |
Hamamtsu S11639 |
|
Чувствительность |
1300 В / (лк · с) |
|
Темновой шум |
13 RMS @ 13 ˚C |
|
Оптические Параметры |
|
|
Диапазон обнаружения |
200-1100 нм |
|
Диапазоны длин волн |
350-800 нм, 200-400 нм, 200-850 нм, 200-1000 нм, 600-1000 нм, 800-1000 нм |
|
Оптическое разрешение |
0,06-2 нм |
|
Отношение сигнала к шуму |
> 1000:1 |
|
Динамический диапазон |
10000:1 |
|
Рабочая температура |
от -10 ° С до + 50 ° С |
|
Цифровая Апертура |
0.11 |
|
Рабочая влажность |
<90% относительной влажности |
|
Триггер |
да (вход и выход) |
|
Температура охлаждения |
не охлаждается |
|
Скорость сканирования |
<1 к / с |
|
Оптическая Конфигурация |
|
|
Оптический дизайн |
f / 4 скрещенный асимметричный Черни-Тернера |
|
Фокусное расстояние |
77.5 мм на вход / 112 мм на выход |
|
Размер входного отверстия |
50 мкм (5, 10, 25, 100, 150, 200 мкм являются опциональными) |
|
Входной разъём |
SMA905 или свободный |
|
Электрические Параметры |
|
|
Разрешение аналого- цифрового преобразования |
16 бит |
|
Время интегрирования |
1 мс-80 с |
|
Интерфейсы |
USB 2.0 |
|
Напряжение питания |
от 4,5 до 5,5 В (тип при 5 В) |
|
Рабочий ток |
<350 мА |
|
Температура хранения |
от -30 ° C до + 70 ° C |
|
Рабочая температура |
от -10 ° С до + 50 ° С |
|
Физические Параметры |
|
|
Размер |
170 × 110 × 52 мм |
|
Вес |
0.38 кг |
Часто задаваемые вопросы:
Доступный диапазон длин волн?
Спекрометры Optosky доступны для следующих диапазонов длин волн: 350-800 нм, 200-400 нм, 200-850 нм, 200-1000 нм, 600-1000 нм, 800-1000 нм.
Какая чувствительность у спектрометров ATP3000 Optosky?
1300 В / (лк*с)
Какое отношение сигнал / шум у спектрометров ATP3000 Optosky?
SNR> 1000: 1
Какой детектор используется в спектрометрах ATP3000 Optosky?
Используется для этого линейную CMOS матрицу.
Есть ли программный интерфейс для C ++, Labview?
ATP3000 оснащен SDK для C ++, Labview.
Есть ли программный интерфейс для разработки в Matlab?
В настоящее время нет, но если у клиента есть потребность в нём, то возможна индивидуальная разработка.
Какова гарантия на спектрометр ATP3000 Optosky?
Промышленная гарантия длится три года, а OEM-проекту предлагается годичная гарантия.
|
