Поставщик
|
Specim |
|
Спектральный диапазон камер
|
400-1000 нм |
|
Спектральный диапазон
|
400-1000 нм |
|
Спектральный диапазон
|
400-1000 нм |
|
Спектральное разрешение
|
> 500 пм |

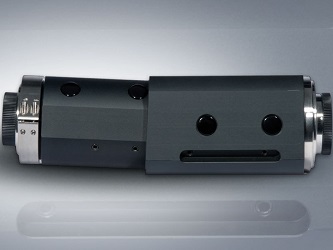

ImSpector компании Specim предназначен для работы в видимом и ближнем ИК диапазонах длин волн: VIS (380 - 800 нм) и VNIR (400 - 1000 нм). Эти спектрографы обеспечивают простой, высокопроизводительный, но экономически эффективный метод интеграции. В сочетании с научными ПЗС или КМОП камерами данные приборы представляют собой линейную сканирующую систему для спектральной визуализации.
|
Особенности ImSpector 10H: - Спектральный диапазон: 400 – 1000 нм; - Спектральное разрешение: 11.2 нм; - Дисперсия: 139 нм/мм; - Размеры изображения: спектральное 4.3 мм, пространственное 6.6 мм; - Числовая апертура: F/2.8. |
Особенности ImSpector 10E: - Спектральный диапазон: 400 – 1000 нм; - Спектральное разрешение: 2.8 нм; - Дисперсия: 97.5 нм/мм; - Размеры изображения: спектральное 6.15 мм, пространственное 14.2 мм; - Числовая апертура: F/2.4. |
Спектрографы ImSpector компании Specim для работы в ближнем ИК диапазоне:
|
Тип спектрографа |
V10 (сенсор 1/2”) |
V10 (сенсор 2/3”) |
V10E |
|
Оптические характеристики | |||
|
Спектральный диапазон |
400 - 1000 нм *1 |
400 - 1000 нм *1 |
400 - 1000 нм *1 |
|
Дисперсия |
139 нм/мм |
93.9 нм/мм |
97.5 нм/мм |
|
Спектральное разрешение |
11.2 нм (с щелью 80 мкм) *2 |
9 нм (с щелью 80 мкм) *2 |
2.8 нм (с щелью 30 мкм) *2 |
|
Размер изображения |
4.3 мм (спектр. размер) x 6.6 мм (простран.размер) соответствующий стандарту 1/2 "сенсора |
6.6 мм (спектр. размер) x 8.8 мм (простран.размер) соответствующий стандарту 2/3 "сенсора |
макс. 6.15 мм (спектр. размер) x 14.2 мм (простран.размер) |
|
Пространственное разрешение |
Среднеквадратический размер пятна < 40 мкм |
Среднеквадратический размер пятна < 40 мкм |
Среднеквадратический размер пятна < 9 мкм |
|
Аберрации |
Незначительный астигматизм |
Астигматизм отсутствует | |
|
Изгиб спектральных линий через пространственную ось |
Тип “Smile” < 30 мкм |
Тип “Smile” < 45 мкм |
Тип “Smile” < 1,5 мкм |
|
Изгиб спектральных линий через спектральную ось |
Тип “Keystone” < 20 мкм |
Тип “Keystone” < 40 мкм |
Тип “Keystone” < 1 мкм |
|
Числовая апертура |
F/2.8 |
F/2.4 | |
|
Ширина щели, по умолчанию |
50 мкм (30, 80 и 150 мкм ) |
30 мкм (13,18, 50, 80 и 150 мкм) | |
|
Длина щели |
9.8 мм |
14.2 мм | |
|
Эффективность |
> 50 %, независимо от поляризации | ||
|
Рассеянный свет |
<0.5% (галогенная лампа, длинноволновый фильтр на 590 нм) | ||
|
Механические характеристики | |||
|
Размер, OEM |
(Д) 35 x (Ш) 139 мм |
(Ш) 60 x (В) x 60 x (Д) 175 мм | |
|
Вес |
300 г |
1 100 г | |
|
Тип покрытия, OEM |
Анодированная алюминиевая трубка | ||
|
Объектив и тип крепления |
Стандартный адаптер типа С-mount | ||
|
Характеристики окружающей среды | |||
|
Температура хранения |
- 20 … +85 оС | ||
|
Рабочая температура |
+5 … +40 оС, без образования конденсата | ||
Примечания:
* 1 Фильтр блокировки доступен для заказа. Устанавливается перед входным окном детектора.
* 2 Спектральные и пространственные разрешения зависят от качества цифрового изображения и объектива.
Опции фронтальной оптики:
Стандартные серии: OL8, OL12, OL17, OL23 и OL35 для детекторов 2/3” или меньше.
Расширенные серии: OLE9, OLE18.5, OLE23 и OLE140 для детекторов 2/3” или больше. Оптимизировано для расширенных серий.
Аксессуары:
- Механический затвор (для расширенной серии);
- Оптоволоконная оптика;
- Фильтр блокировки; OBF 570 (прямоугольной 14 x 12 мм или круглой формы 20 мм Ø и 17 мм Ø) для V10 и V10E
- Волоконно-оптический датчик рассеянного излучения (FODIS).
