Спектральный диапазон
|
175-1100 нм |
|
Спектральное разрешение
|
< 500 пм |
Высокопроизводительный спектрограф с 2 эшелло решетками и широким рабочим диапазоном обеспечивает пользователю две отдельные спектральные установки для диапазонов VUV (вакуумный ультрафиолет) и UV-VIS-NIR (от УФ до ближнего ИК), каждая с фокусным расстоянием 400 мм и одним общим детектором - максимальная гибкость для точного элементного анализа с помощью ЛИЭС и КР спектроскопии.
|
Особенности: - Два рабочих диапазона: VUV и UV-VIS-NIR; - Высокое спектральное разрешение (9,000-50,000); - Широкий диапазон длин волн для одновременной регистрации; - Может работать с разными детекторами (CCD, ICCD); - Высокая светопропускающая способность; - Апертура: f/10. |
Применения: - ЛИЭС (лазерно-искровая эмиссионная спектрометрия); - КР спектроскопия; - Управление производственными процессами; - Спектроскопия поглощения; - Газовая хроматография. |
Спецификация спектрографов ARYELLE Butterfly от LTB Lasertechnik Berlin:
|
Параметры |
Значения |
|
Оптическая система |
эшелле-спектрограф |
|
Апертура |
f/10 |
|
Фокусное расстояние |
400 мм |
|
Ширина щели |
50 мкм |
|
Абсолютная точность |
спектральное разрешение/ 4 |
|
Динамический диапазон |
15 бит, АЦП 16 бит |
|
Сопряжение с источником света |
Сопряжение с SMA волокном или зеркала |
|
Калибровка по длине волны |
с ртутной лампой |
|
Компьютер |
ПК с TFT или ноутбук на Microsoft Windows |
|
ПО |
Sophi, LabVIEW библиотеки (опция) |
|
Размеры без детектора (ДхШхВ) |
(450 x 280 x 240) мм |
|
Вес без детектора |
20 кг |
Примечания:
Другие спектральные разрешения, диапазоны длин волн, CCD и ICCD детекторы по запросу.
Модели спектрографов ARYELLE Butterfly:
|
Модель |
1 |
2 |
3 |
|
Детектор |
CCD |
CCD |
ICCD |
|
Рабочий диапазон длин волн1 |
190-330 нм / 330-850 нм |
190-405 нм / 400-930 нм |
192-433 нм / 425-750 нм |
|
Спектральная разрешающая способность λ/мин. измеримая FWHM1 |
30,000 / 15,000 |
45,000 / 37,500 |
14,000 / 20,000 |
|
Спектральное разрешение1,2 |
6-11 пм / 22-57 пм |
4.2-9 пм / 11-25 пм |
13-31 / 21-37 пм |
|
Разрешение детектора |
2,048 x 512 пикс |
2,048 x 2,048 пикс |
1,024 x 1,024 пикс |
|
Область визуализации |
27.6 x 6.9 мм² |
27.6 x 27.6 мм² |
13.3 x 13.3 мм² |
|
Прерыватель |
да |
да |
нет |
|
Шаг ширины, мин. |
0.1 мкс |
0.1 мкс |
1 нс |
Примечания:
1. В зависимости от выбранной решетки и призмы возможны другие диапазоны (до 175 нм).
2. В зависимости от ширины щели возможны другие значения.
Спектрограф ARYELLE Butterfly:

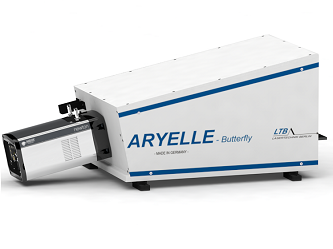

Спектрограф ARYELLE Butterfly - уникальный спектрограф серии ARYELLE от LTB Lasertechnik Berlin. Он объединяет два отдельных спектрометра ARYELLE 400, которые последовательно освещают один общий детектор в компактном корпусе - экономичное решение, охватывающее широкий спектральный диапазон с очень высоким спектральным разрешением.
|
Таким образом, обеспечивается возможность измерения с эшелле-спектров в диапазонах VUV и UV-VIS-NIR с большой вариабельностью. Каждая часть спектрометра ARYELLE Butterfly имеет диафрагму f / 10 и фокусное расстояние 400 мм. Блок с эшелле-решеткой, призмой, оптикой формирования изображений и входной щелью можно индивидуально адаптировать почти ко всем приложениям заказчика в зависимости от требуемого диапазона длин волн и спектрального разрешения. Используя призму из CaF2 и отражающую оптику с широкополосным УФ-покрытием, можно избежать хроматических аберраций. |
|
Для зоны детектирования 27 x 27 мм² подходят различные камеры CCD и ICCD. Ввод излучения в спектрометр ARYELLE Butterfly осуществляется через SMA-волокно для диапазона UV-VIS-NIR или через специализированную оптику для диапазона VUV. Автоматическая перекалибровка шкалы длин волн обеспечивается ртутной лампой и внутренним затвором.
Поставляемое операционное программное обеспечение Sophi с дополнительной библиотекой LabVIEW позволяет полностью управлять всеми функциями спектрометра-детектора через графический пользовательский интерфейс и обеспечивает автоматические процедуры измерения. Все линии полученного спектра автоматически анализируются интегрированной базой данных атомных спектров и качественно соотносятся с соответствующими элементами. Количественный анализ основан на калибровке с использованием эталонных образцов материалов.
Спектры

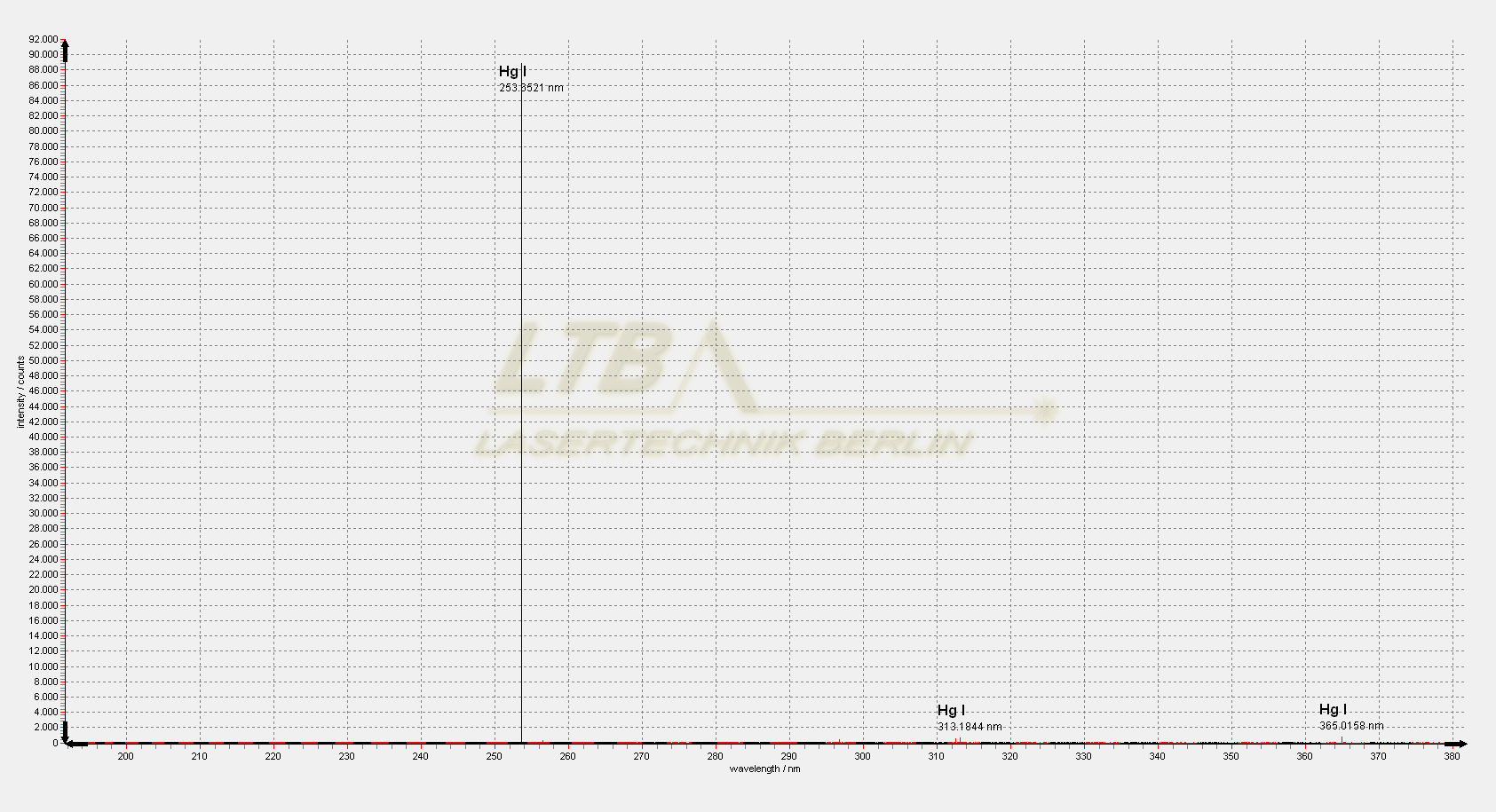

ARYELLE Butterfly: спектр ртутной лампы, УФ диапазон

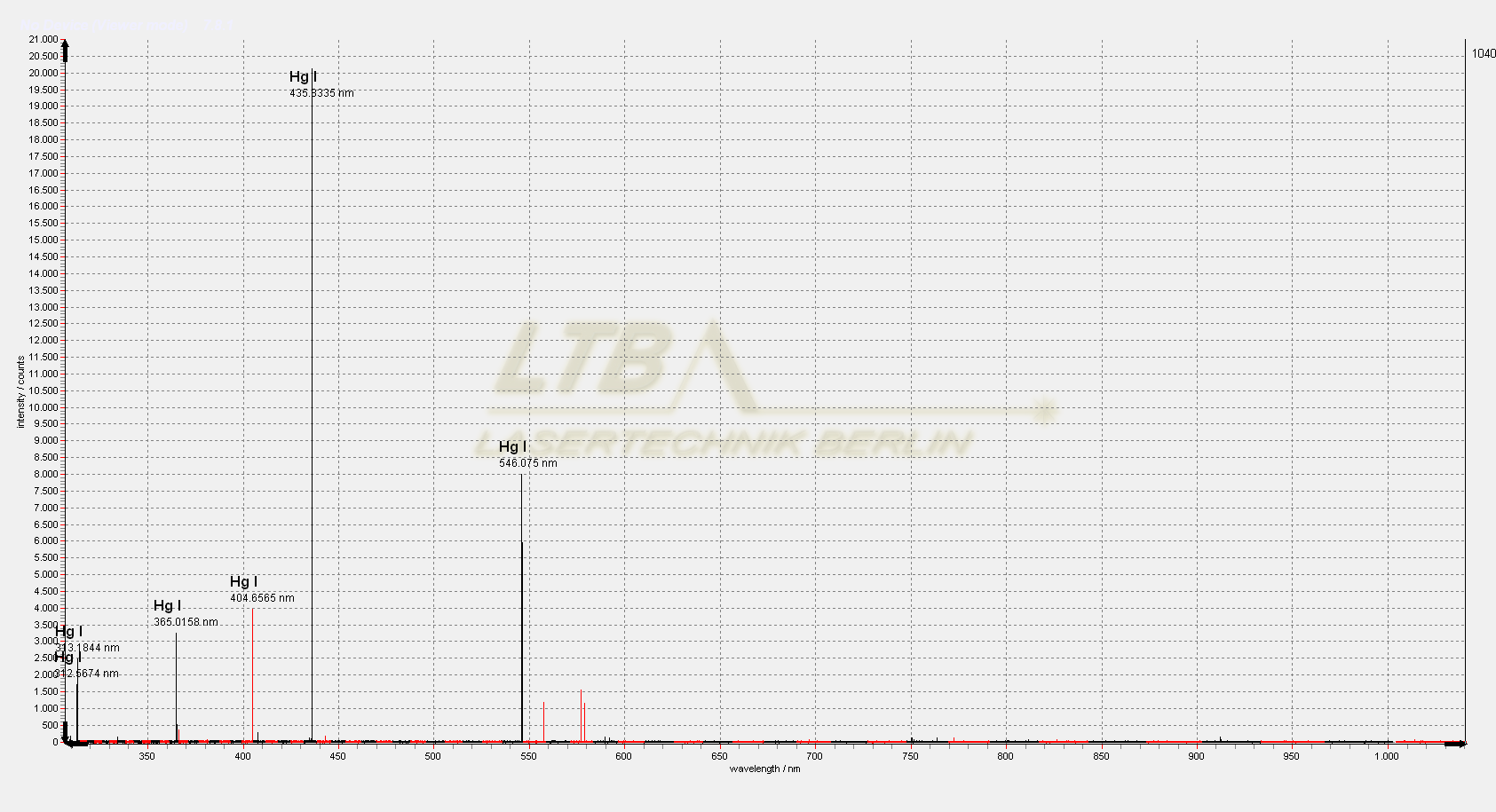

ARYELLE Butterfly: спектр ртутной лампы, видимый диапазон

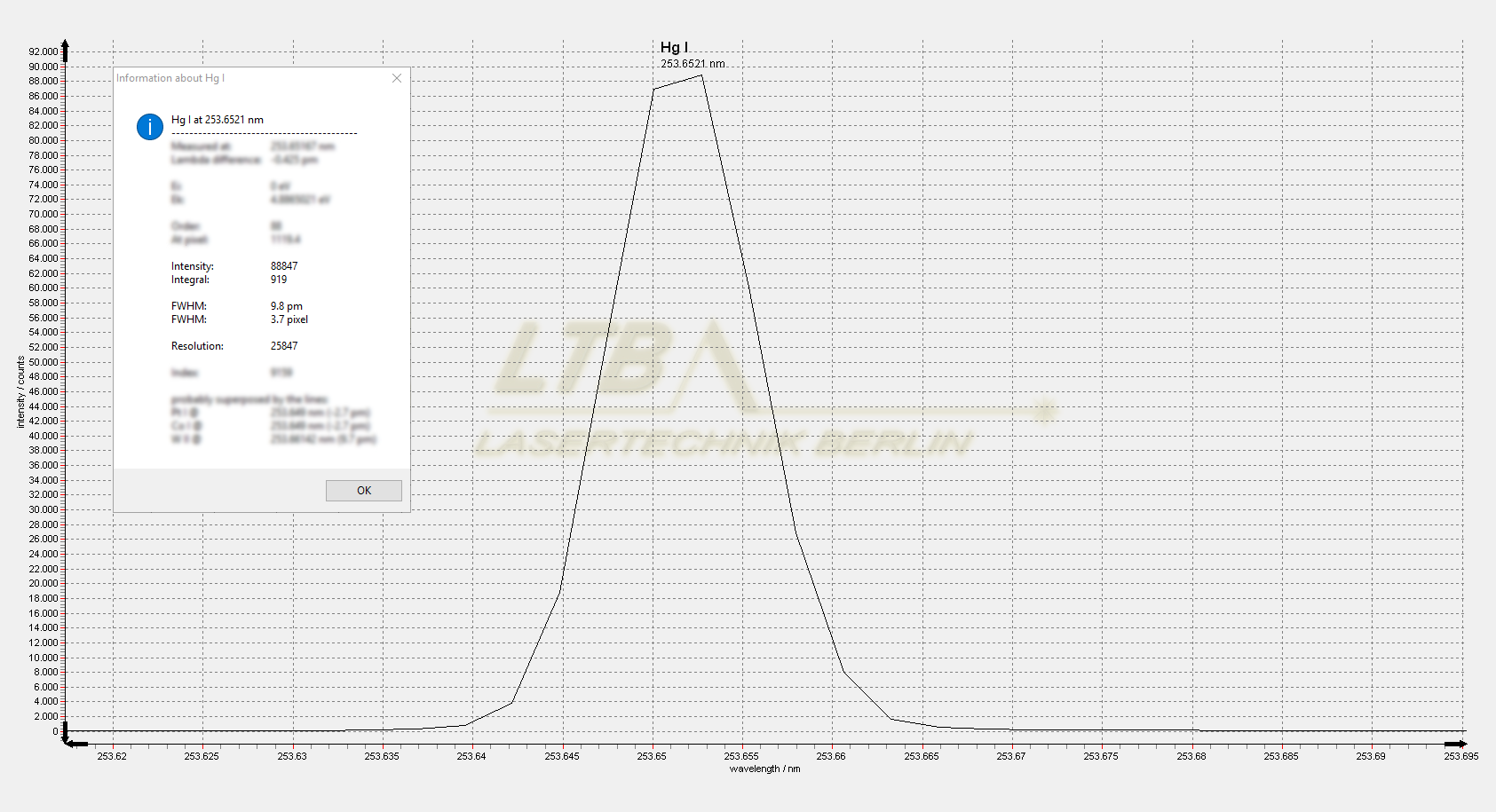

ARYELLE Butterfly: спектр ртутной лампы при 253 нм, УФ диапазон

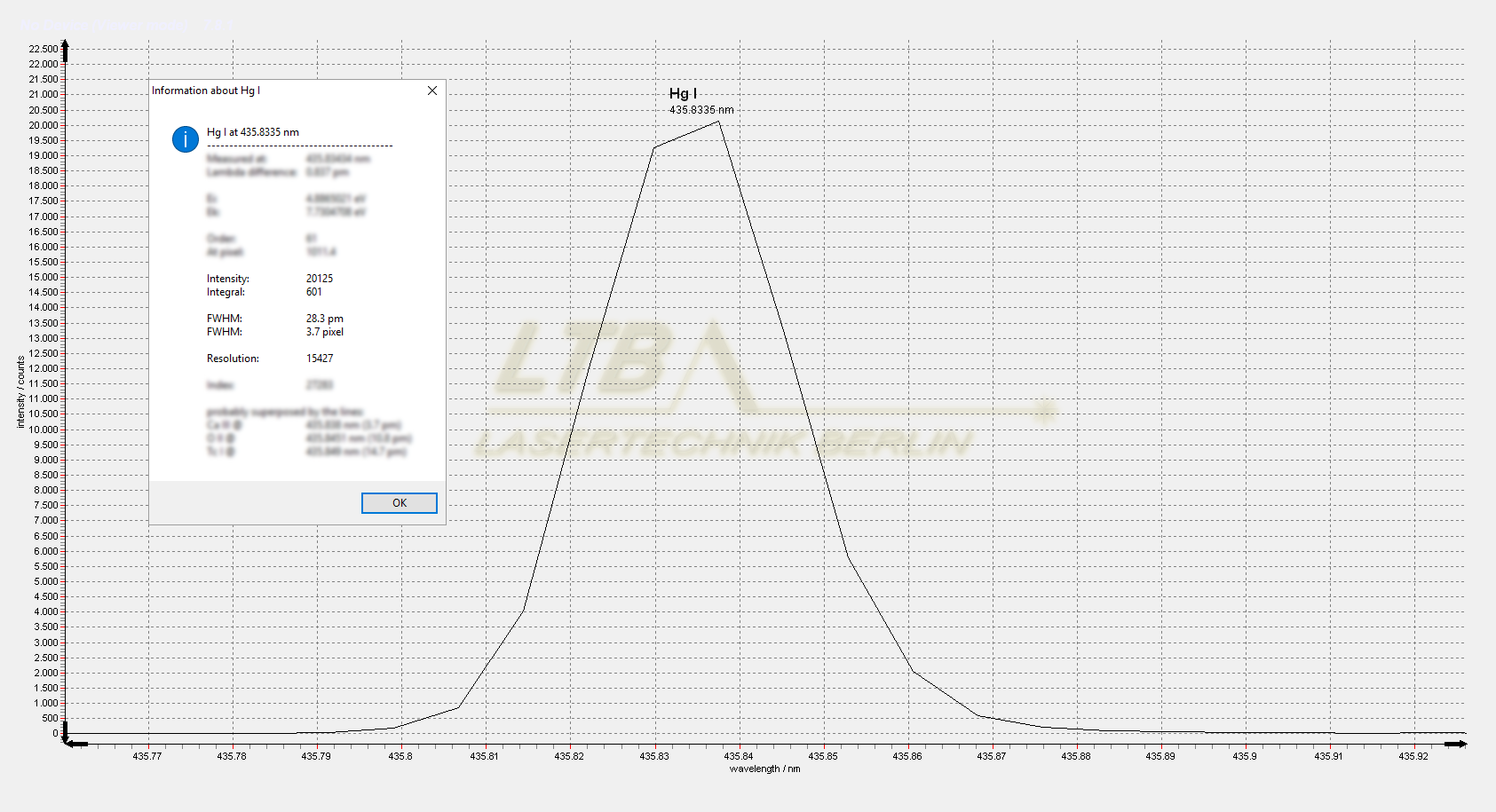

ARYELLE Butterfly: спектр ртутной лампы при 435 нм, видимый диапазон

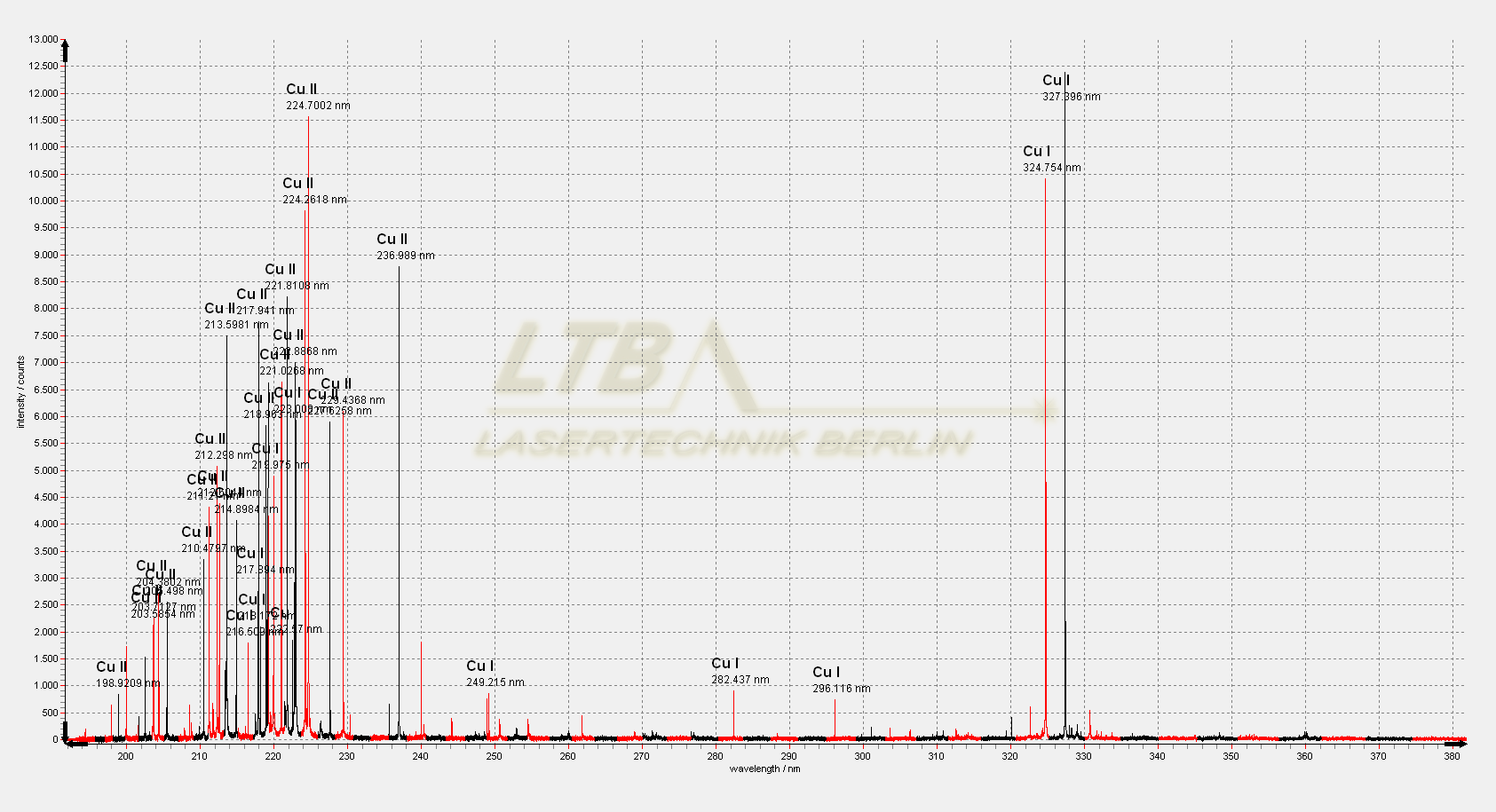

ARYELLE Butterfly: ЛИЭС спектр Cu, УФ диапазон

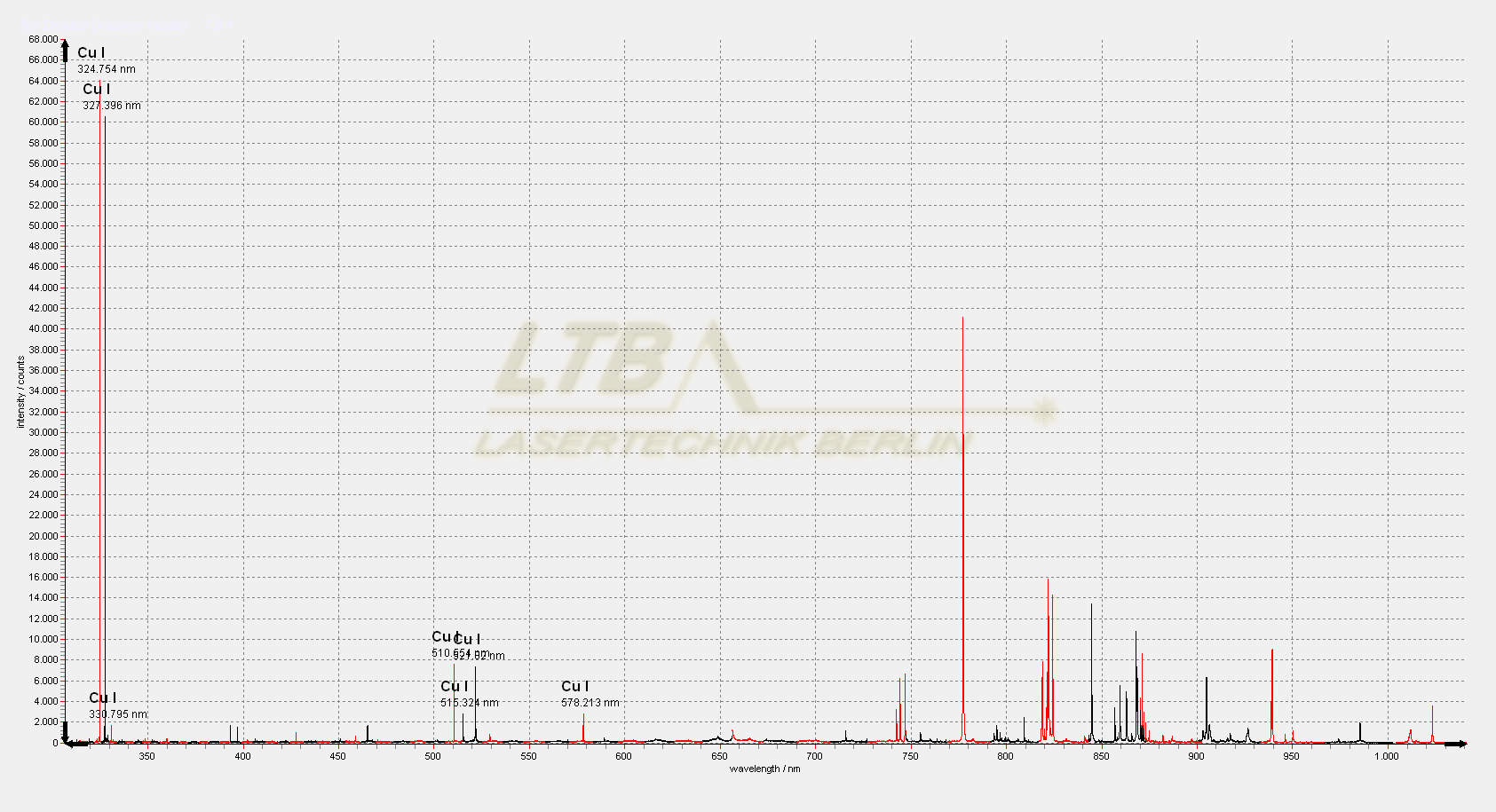

ARYELLE Butterfly: ЛИЭС спектр Cu, видимый диапазон
Аксессуары
|
Камера для образцов для ЛИЭС-анализа с пространственным разрешением |
Многомодовые волокна для связи лазера и спектрометра |
