        Спектрограф ARYELLE 400, 175-1100 нм

        Главная
        —
        Каталог продукции
        —
        Контрольно-измерительное оборудование
        —
        Контрольно-измерительные приборы
        —
        Спектрографы
        —Спектрограф ARYELLE 400, 175-1100 нм

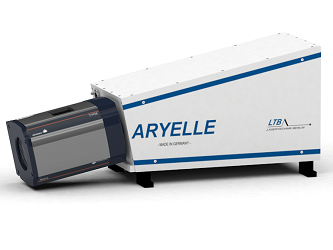

        Фото Спектрограф ARYELLE 400, 175-1100 нм
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Спектральный диапазон
        175-1100 нм
        Спектральное разрешение
        < 500 пм

        Флагман серии эшелле-спектрометров ARYELLE от LTB Lasertechnik Berlin с очень высоким спектральным разрешением в широком диапазоне вакуумного УФ излучения или от УФ до ближнего ИК диапазона с фокусным расстоянием 400 мм - для точного элементного анализа с помощью ЛИЭС и рамановской спектроскопии.

        Особенности:

        - Высокая чувствительность и стабильность;

        - Высокое спектральное разрешение (9,000-50,000);

        - Широкий диапазон длин волн для одновременной регистрации;

        - Может работать с разными детекторами (CCD, ICCD);

        - Высокая светопропускающая способность;

        - Апертура: f/10.

        Применения:

        - ЛИЭС (лазерно-искровая эмиссионная спектрометрия);

        - КР спектроскопия;

        - Управление производственными процессами;

        - Спектроскопия поглощения;

        - Газовая хроматография.

        Спецификация спектрографов ARYELLE 400 от LTB Lasertechnik Berlin:

        Параметры

        Значения

        Оптическая система

        эшелле-спектрограф

        Апертура

        f/10

        Фокусное расстояние

        400 мм

        Ширина щели

        50 мкм

        Абсолютная точность

        спектральное разрешение/ 4

        Динамический диапазон

        15 бит, АЦП 16 бит

        Сопряжение с источником света

        Сопряжение с SMA волокном или зеркала

        Калибровка по длине волны

        с ртутной лампой

        Компьютер

        ПК с TFT или ноутбук на Microsoft Windows

        ПО

        Sophi, LabVIEW библиотеки (опция)

        Размеры без детектора (ДхШхВ)

        (438 x 200 x 232) мм

        Вес без детектора

        12 кг

        Примечания:

        Другие спектральные разрешения, диапазоны длин волн, CCD и ICCD детекторы по запросу.

        Модели спектрографов ARYELLE 400:

        Модель

        1

        2

        3

        4

        5

        6

        Детектор

        CCD

        CCD

        CCD

        CCD

        ICCD

        ICCD

        Рабочий диапазон длин волн1

        190-330 нм

        330-850 нм

        192-930 нм

        250-900 нм

        192-433 нм

        425-750 нм

        Спектральная разрешающая способность
        λ/мин. измеримую FWHM1

        30,000

        15,000

        15,000

        45,000

        14,000

        20,000

        Спектральное разрешение1,2

        6-11 пм

        22-57 пм

        13-62 пм

        5.6-20 пм

        13-31 пм

        21-37 пм

        Разрешение детектора

        2,048 x 512 пикс

        2,048 x 512 пикс

        2,048 x 2,048 пикс

        2,048 x 2,048 пикс

        1,024 x 1,024 пикс

        1,024 x 1,024 пикс

        Область визуализации

        27.6 x 6.9 мм²

        27.6 x 6.9 мм²

        27.6 x 27.6 мм²

        27.6 x 27.6 мм²

        13.3 x 13.3 мм²

        13.3 x 13.3 мм²

        Прерыватель

        да

        да

        да

        да

        нет

        нет

        Ширина шага, мин.

        0.1 мкс

        0.1 мкс

        0.1 мкс

        0.1 мкс

        1 нс

        1 нс

        Примечания:

        1. В зависимости от выбранной решетки и призмы возможны другие диапазоны (до 175 нм).

        2. В зависимости от ширины щели возможны другие значения.

        Спектрограф ARYELLE 400

        Спектрограф ARYELLE 400 от LTB Lasertechnik Berlin с фокусным расстоянием 400 мм и диафрагмой f / 10 обладает самым высоким спектральным разрешением среди широкодиапазонных спектрометров серии ARYELLE. Запатентованную оптическую систему с эшелле-решеткой, призмой, оптикой формирования изображений и входной щелью можно индивидуально адаптировать к различным приложениям заказчика.

        В зависимости от требуемого диапазона одновременной регистрации длин волн спектрограф ARYELLE 400 обеспечивает измерение двумерных спектров. При стандартной конфигурации спектрометра с входной щелью 50 мкм может быть достигнута спектральная разрешающая способность до 30 000 для диапазона VUV (175–330 нм) или до 15 000 для диапазона UV-VIS-NIR (330-850 нм).

        Система предназначена для работы с различными камерами CCD и ICCD. Автоматическая перекалибровка шкалы длин волн обеспечивается ртутной лампой и внутренним затвором.

        Поставляемое операционное программное обеспечение Sophi с дополнительной библиотекой LabVIEW позволяет полностью управлять всеми функциями спектрометра-детектора через графический пользовательский интерфейс и обеспечивает автоматические процедуры измерения. Все линии полученного спектра автоматически анализируются интегрированной базой данных атомных спектров и качественно соотносятся с соответствующими элементами. Количественный анализ основан на калибровке с использованием эталонных образцов материалов.

        Спектры

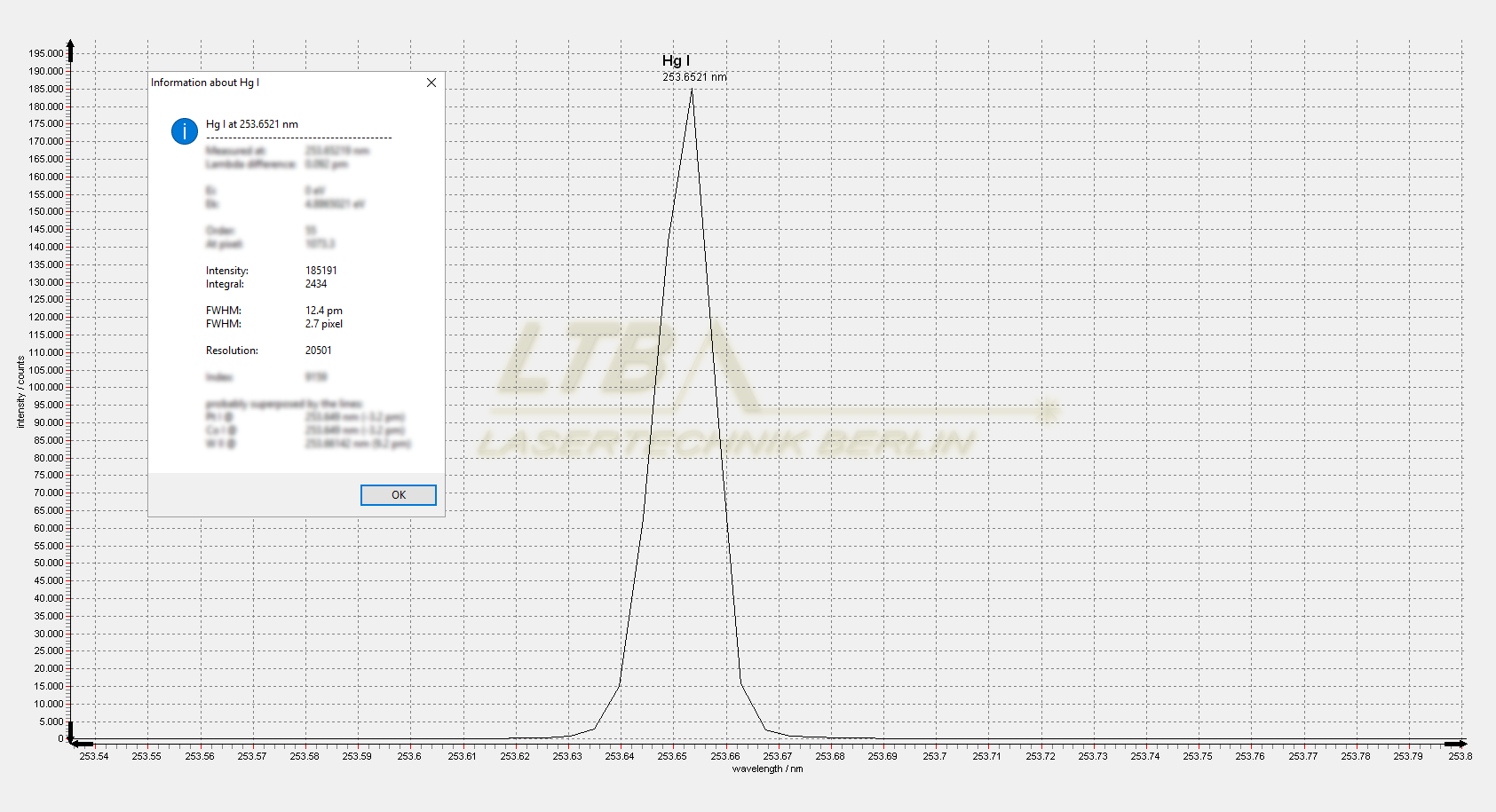

        ARYELLE 400: Спектр ртутной лампы @ 253 нм

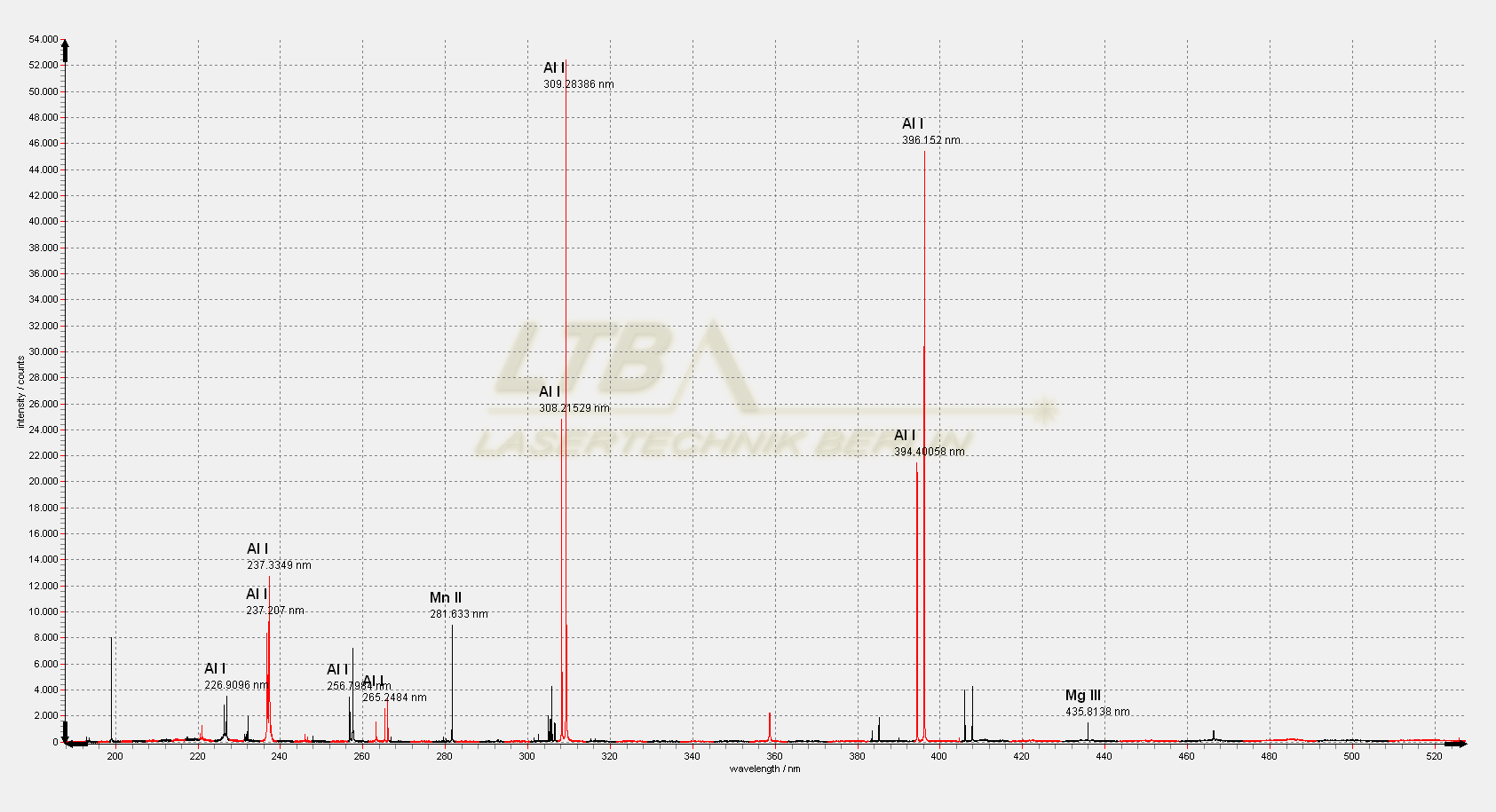

        ARYELLE 400: ЛИЭС спектр образца алюминия

        Аксессуары

        Камера для образцов для ЛИЭС-анализа с пространственным разрешением

        Спецификация

        Многомодовые волокна для связи лазера и спектрометра

        Спецификация

        Для доступа к файлам требуется Авторизация
        Техническая документация на спектрограф ARYELLE 400 от LTB Lasertechnik
        3.8 MБ

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        Похожие товары
        С этим товаром покупают
        Поставщик
        Thorlabs
        Артикул
        PAA612
        Длина кабеля
        1 м
        Тип изделия
        кабели
        Особенности
        для сервоприводов, для шаговых двигателей
        Фото PAA612 - APT кабель для шагового двигателя, разъемы: DA15 (штекерный), DE15 (гнездовой), длина: 1 м, Thorlabs
        PAA612 - APT кабель для шагового двигателя, разъемы: DA15 (штекерный), DE15 (гнездовой), длина: 1 м, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EECEP10
        Особенности
        для нестандартных электронных приборов
        Комплектующие
        пластины для корпусов, торцевые пластины
        Фото EECEP10 - Торцевые пластины корпуса без разъемов для нестандартных электроприборов, 1.25" x 1.75", 10 шт., Thorlabs
        EECEP10 - Торцевые пластины корпуса без разъемов для нестандартных электроприборов, 1.25" x 1.75", 10 шт., Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        T5025
        Фото T5025 - SMC адаптер - цилиндрический переходник (гнездовой-гнездовой разъем), Thorlabs
        T5025 - SMC адаптер - цилиндрический переходник (гнездовой-гнездовой разъем), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EF502
        Фото EF502 - Пассивный электрический фильтр низких частот, полоса пропускания: ≤100 кГц, 1 гнездовой и 1 штекерный BNC разъем, Thorlabs
        EF502 - Пассивный электрический фильтр низких частот, полоса пропускания: ≤100 кГц, 1 гнездовой и 1 штекерный BNC разъем, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        CA2806
        Тип изделия
        кабели
        Тип кабеля
        коаксиальные
        Тип разъема
        BNC, SMA
        Фото CA2806 - SMA коаксиальный кабель, штекерный разъем SMA и штекерный разъем BNC, длина: 6" (152 мм), Thorlabs
        CA2806 - SMA коаксиальный кабель, штекерный разъем SMA и штекерный разъем BNC, длина: 6" (152 мм), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EF121
        Фото EF121 - Пассивный электрический фильтр высоких частот, полоса пропускания: >10 кГц, 2 гнездовых BNC разъема, Thorlabs
        EF121 - Пассивный электрический фильтр высоких частот, полоса пропускания: >10 кГц, 2 гнездовых BNC разъема, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        PAA614
        Тип изделия
        кабели
        Особенности
        для сервоприводов, для шаговых двигателей
        Фото PAA614 - APT кабель для шагового двигателя, разъемы: DE15 (штекерный), DE15 (гнездовой), длина: 1 м, Thorlabs
        PAA614 - APT кабель для шагового двигателя, разъемы: DE15 (штекерный), DE15 (гнездовой), длина: 1 м, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        S8060
        Фото S8060 - Соединительный разъем для лазерных диодов, диаметр лазера: Ø9 мм, 3 штырька, Thorlabs
        S8060 - Соединительный разъем для лазерных диодов, диаметр лазера: Ø9 мм, 3 штырька, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        CDLT4
        Фото CDLT4 - Цифровой четырехканальный таймер с секундомером, Thorlabs
        CDLT4 - Цифровой четырехканальный таймер с секундомером, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        PM100D
        Применение оборудования
        для измерения мощности, измерение энергии
        Фото PM100D - Цифровая компактная панель управления измерителя мощности и энергии, 4" ЖК дисплей, Thorlabs
        PM100D - Цифровая компактная панель управления измерителя мощности и энергии, 4" ЖК дисплей, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Правила пользования сайтом
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
