Спектральный диапазон
|
175-1100 нм |
|
Спектральное разрешение
|
< 500 пм |
Идеальный компромисс между высоким спектральным разрешением, размером и ценой - широкодиапазонный эшелле-спектрометр ARYELLE 200 от LTB Lasertechnik Berlin с фокусным расстоянием 200 мм для ЛИЭС и рамановской спектроскопии.
|
Особенности: - Стабильность и компактность; - Высокое спектральное разрешение (7,000-15,000); - Широкий диапазон длин волн для одновременной регистрации; - Может работать с разными детекторами (CCD, EMCCD, ICCD, CMOS); - До 30 спектров /сек; - Апертура: f/10. |
Применения: - ЛИЭС (лазерно-искровая эмиссионная спектрометрия); - КР спектроскопия; - Управление производственными процессами; - Спектроскопия поглощения; - Газовая хроматография. |
Спецификация спектрографов ARYELLE 200 от LTB Lasertechnik Berlin:
|
Параметры |
Значения |
|
Оптическая система |
эшелле-спектрограф |
|
Апертура |
f/10 |
|
Фокусное расстояние |
200 мм |
|
Ширина щели |
40 мкм |
|
Рабочий диапазон длин волн |
220-800 нм / 200-750 нм |
|
Спектральная разрешающая способность |
9,000 |
|
Спектральное разрешение (FWHM) |
24-90 пм / 22-83 пм |
|
Абсолютная точность |
спектральное разрешение/ 4 |
|
Перекрестные помехи |
5 x 10-3 (ICCD) / 2 x 10-3 (CCD), измерено при 253.652 нм и полной ширине щели |
|
Рассеянный свет |
10-4 |
|
Детектор |
CCD / ICCD 1,024 x 1,024 пиксели, 13 x 13 мм2 (область визуализации) |
|
Динамический диапазон |
15 бит, АЦП 16 бит |
|
Сопряжение с источником света |
Сопряжение с SMA волокном |
|
Калибровка по длине волны |
с ртутной лампой |
|
Компьютер |
ПК с TFT или ноутбук на Microsoft Windows |
|
ПО |
Sophi, LabVIEW библиотеки (опция) |
|
Размеры без детектора (ДхШхВ) |
260 x 160 x 185 мм |
|
Вес без детектора |
7.3 кг |
Примечания:
Другие спектральные разрешения и диапазоны длин волн по запросу.

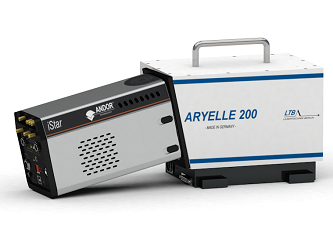

Спектрограф ARYELLE 200
ARYELLE 200 - это спектрометр с высоким разрешением, который отличается высокой чувствительностью и высоким качеством изображения. Он имеет диафрагму f / 10 и фокусное расстояние 200 мм. Блок с эшелле-решеткой, призмой, оптикой формирования изображений и входной щелью можно индивидуально адаптировать к различным приложениям заказчика.
|
В зависимости от требуемого диапазона одновременного детектирования спектрограф ARYELLE 200 обеспечивает измерение двумерных спектров от УФ до ближнего ИК диапазона со спектральной разрешающей способностью от 7000 до 15000 (при ширине щели 40 мкм).
Для области детектирования 13 x 13 мм² подходят различные CCD, EMCCD и ICCD камеры. Автоматическая перекалибровка шкалы длин волн обеспечивается ртутной лампой и внутренним затвором. |
|
Поставляемое операционное программное обеспечение Sophi с дополнительной библиотекой LabVIEW позволяет полностью управлять всеми функциями спектрометра-детектора через графический пользовательский интерфейс и обеспечивает автоматические процедуры измерения. Все линии полученного спектра автоматически анализируются интегрированной базой данных атомных спектров и качественно соотносятся с соответствующими элементами. Количественный анализ основан на калибровке с использованием эталонных образцов материалов.
Спектры

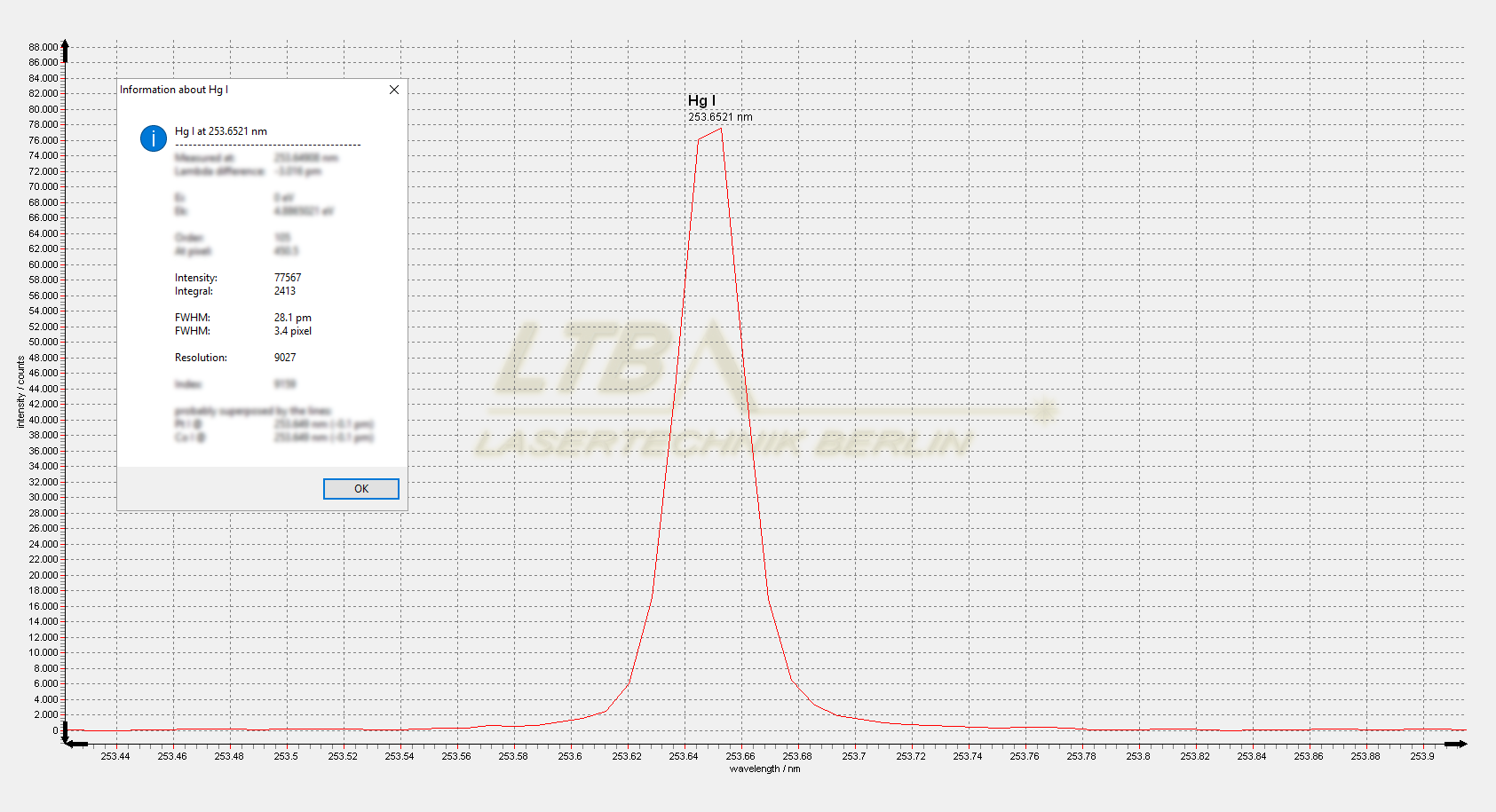

ARYELLE 200: Спектр ртутной лампы @ 253 нм

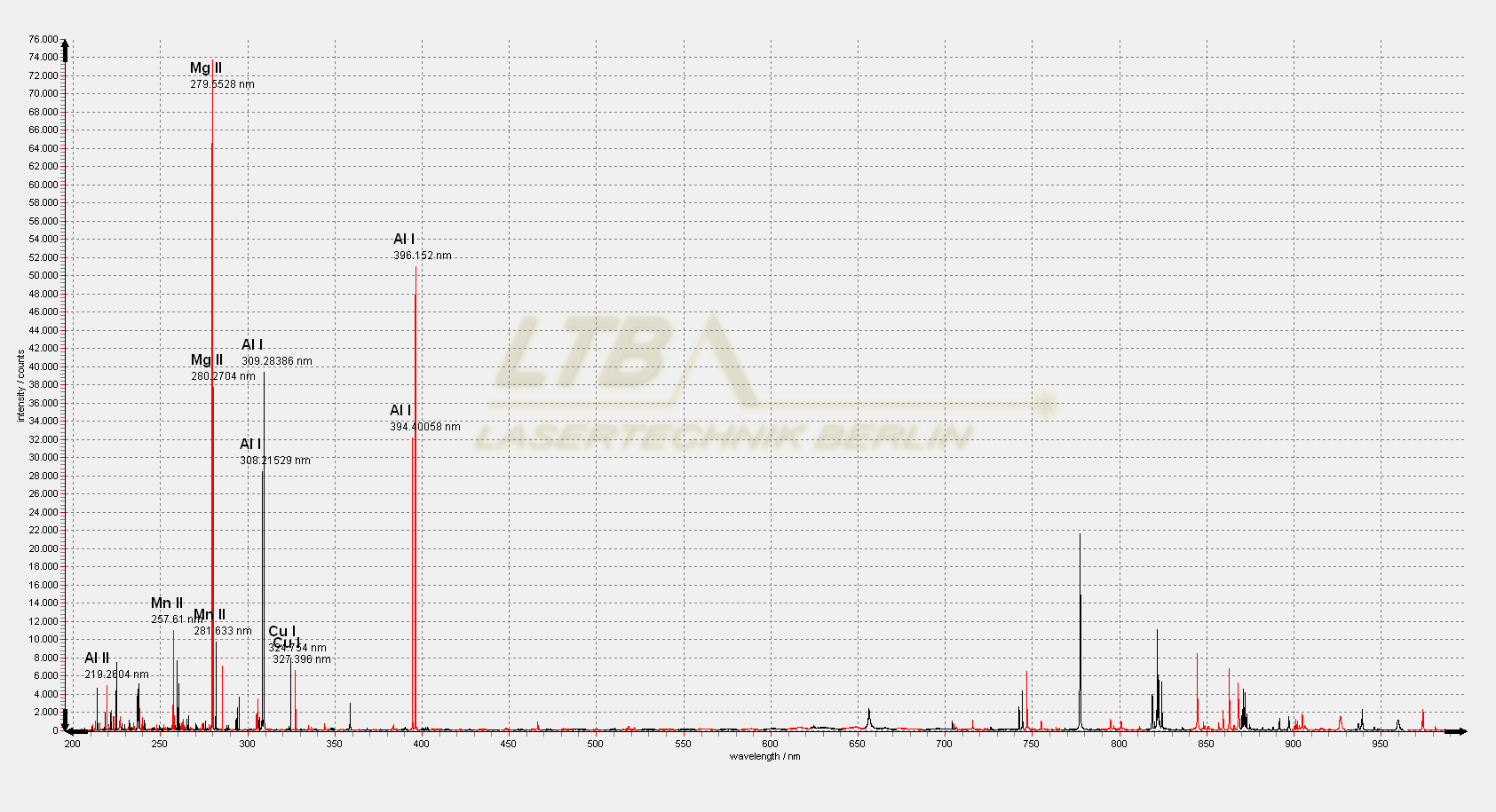

ARYELLE 200: ЛИЭС спектр сплава алюминия
Аксессуары
|
Камера для образцов для ЛИЭС-анализа с пространственным разрешением |
Многомодовые волокна для связи лазера и спектрометра |
