Спектральный диапазон
|
190-1100 нм |
|
Спектральное разрешение
|
< 500 пм |
ARYELLE 150 - самый компактный и экономичный эшелле-спектрометр из серии ARYELLE от LTB Lasertechnik Berlin. Он обладает фокусным расстоянием 150 мм и весом 2 кг без детектора. Спектрограф ARYELLE 150 может работать в УФ, видимой и ближней ИК области спектра. Это надежное и портативное устройство отлично подойдет для ЛИЭС и рамановской спектроскопии.
|
Особенности: - Стабильность и компактность; - Высокое спектральное разрешение (5,000-11,000); - Широкий рабочий диапазон длин волн для одновременной регистрации; - Может работать с разными детекторами (CCD, EMCCD); - До 30 спектров /сек; - Апертура: f/7. |
Применения: - ЛИЭС (лазерно-искровая эмиссионная спектрометрия); - КР спектроскопия; - Управление производственными процессами; - Спектроскопия поглощения; - Газовая хроматография; - Портативные системы. |
Спецификация спектрографов ARYELLE 150 от LTB Lasertechnik Berlin:
|
Параметры |
Значения |
|
Оптическая система |
эшелле-спектрограф |
|
Апертура |
f/7 |
|
Фокусное расстояние |
150 мм |
|
Ширина щели |
35 мкм x 35 мкм |
|
Рабочий диапазон длин волн |
220-800 нм |
|
Спектральная разрешающая способность |
6,000 |
|
Спектральное разрешение (FWHM) |
36-133 пм |
|
Абсолютная точность |
спектральное разрешение/ 4 |
|
Перекрестные помехи |
5 x 10-3 |
|
Рассеянный свет |
1 x 10-5 |
|
Детектор |
CCD (USB), 8 x 8 мм2 (область визуализации) |
|
Динамический диапазон |
14 бит, АЦП |
|
Сопряжение с источником света |
Сопряжение с SMA волокном |
|
Калибровка по длине волны |
с ртутной лампой |
|
Компьютер |
ПК с TFT или ноутбук на Microsoft Windows |
|
ПО |
Sophi, LabVIEW библиотеки (опция) |
|
Размеры без детектора (ДхШхВ) |
210 x 120 x 85 мм |
|
Вес без детектора |
2 кг |
Примечания:
Другие спектральные разрешения и диапазоны длин волн по запросу.

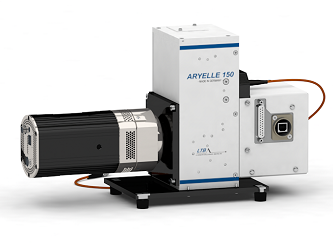

Спектрограф ARYELLE 150
ARYELLE 150 - это один из самых компактных на рынке спектрометров с оптоволокном, обладающий высокой чувствительностью и гарантирующий высокое качество изображения при размере всего 210 x 120 x 85 мм3. Он имеет запатентованную оптическую конструкцию с диафрагмой f / 7 и фокусным расстоянием 150 мм.
|

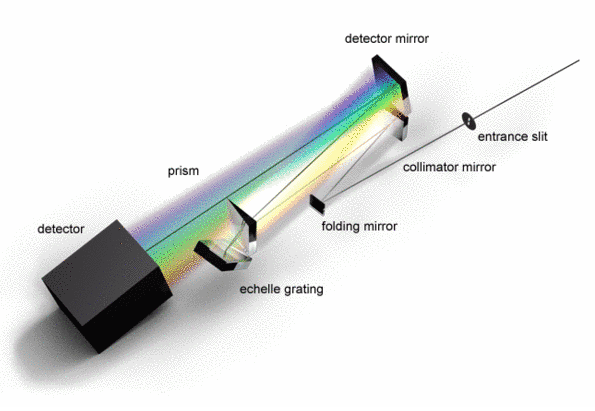

Блок с эшелле-решеткой, призмой, оптикой для формирования изображений и входной щелью можно индивидуально адаптировать к различным приложениям заказчика. В зависимости от требуемого диапазона одновременной регистрации длин волн спектрограф ARYELLE 150 обеспечивает измерение спектров от УФ до ближнего ИК диапазона со спектральной разрешающей способностью от 5000 до 11000 (при ширине щели 35 мкм). Для области детектирования 8 x 8 мм² подходят различные камеры CCD и EMCCD. Дополнительный прерыватель гарантирует достаточное временное разрешение 0.1 мкс для ЛИЭС. Автоматическая перекалибровка шкалы длин волн осуществляется ртутной лампой и внутренним затвором. |
|
Поставляемое операционное программное обеспечение Sophi с дополнительной библиотекой LabVIEW позволяет полностью управлять всеми функциями спектрометра-детектора через графический пользовательский интерфейс и обеспечивает автоматические процедуры измерения. Все линии полученного спектра автоматически анализируются интегрированной базой данных атомных спектров и качественно соотносятся с соответствующими элементами. Количественный анализ основан на калибровке с использованием эталонных образцов материалов.
Спектры

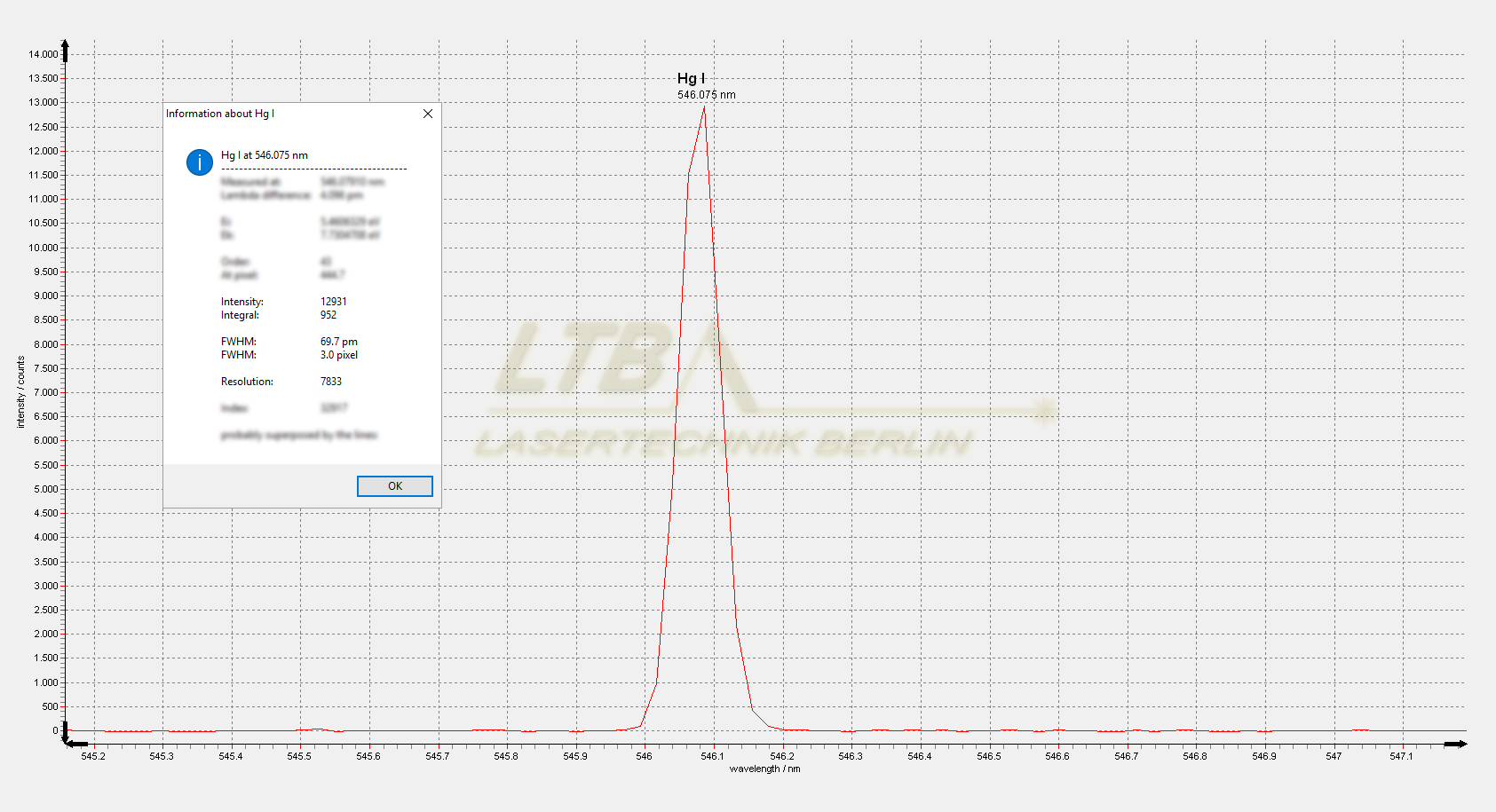

ARYELLE 150: Спектр ртутной лампы @ 546 нм

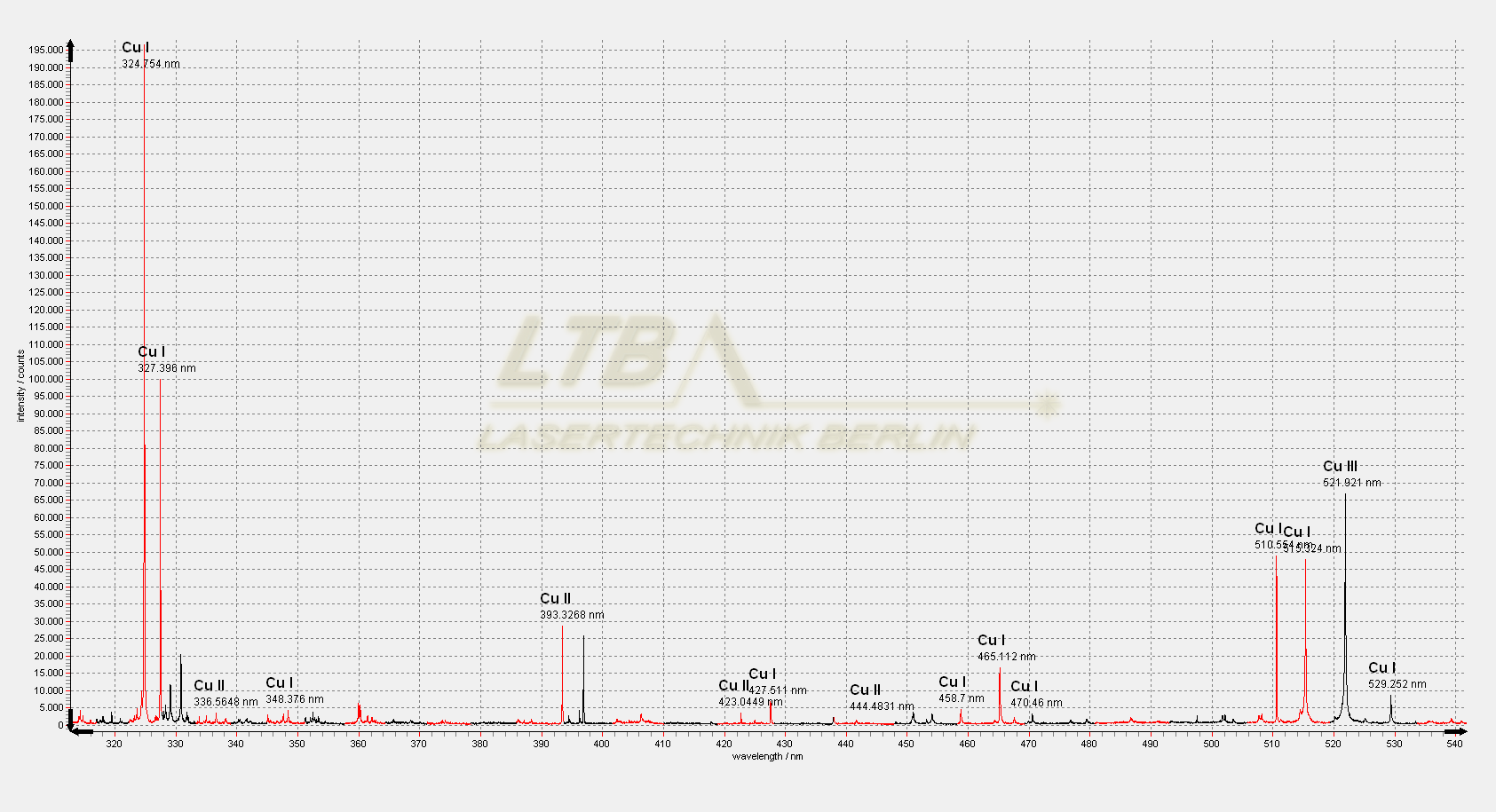

ARYELLE 150: ЛИЭС спектр Cu – заданный диапазон длин волн
Аксессуары
|

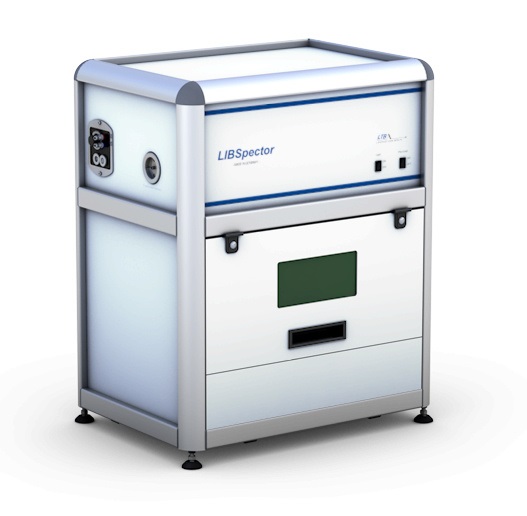

Камера для образцов для ЛИЭС-анализа с пространственным разрешением |

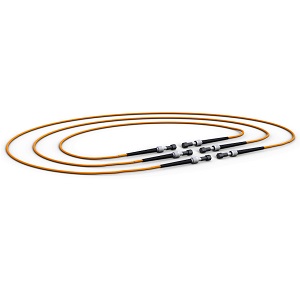

Многомодовые волокна для связи лазера и спектрометра |
