Компания SQS предлагает одномодовые волокна с соединениями для передачи излучения мощностью до 5 Вт. Данные решения отлично подходят для оптических усилителей, плотного мультиплексирования с разделением по длине волны (DWDM), кабельного телевидения и т. д.
Данное решение SQS основано на технологии расширения луча. Метод реализуется или через расширяющий элемент и коллимирующую линзу (волокно с торцевой линзой), либо за счет оконцовки SM-волокна «колпачком» из волокна без сердечника (торцевая заглушка). Оба решения обеспечивают увеличение диаметра модового поля (MFD) и, таким образом, снижение плотности мощности в месте соединения.
Данную технологию SQS для работы с излучением высокой мощности можно использовать с большинством оптоволоконных разъемов и массивов оптоволокон. Для реализации доступны соединения с волокнами SM для коротких длин волн (400 нм), волокнами с сохранением поляризации (PM) и версиями с просветляющим покрытием (ARC) на торце волокна.
|
Особенности: - Для оптических сигналов мощностью до 5 Вт; - SM или PM волокна; - Разные типы разъемов (E2000, FC, SC, …); - Решения для массивов волокон (1D, 2D); - Модели с просветляющим покрытием (ARC). |
Применения: - Оптоволоконные усилители с легированием эрбием; - Технология DWDM; - Лазерные технологии. |

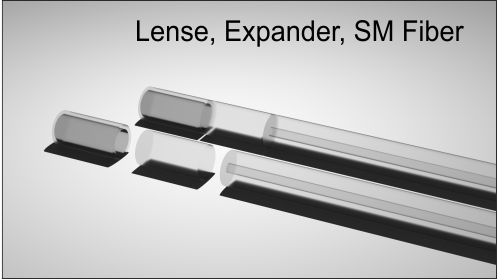

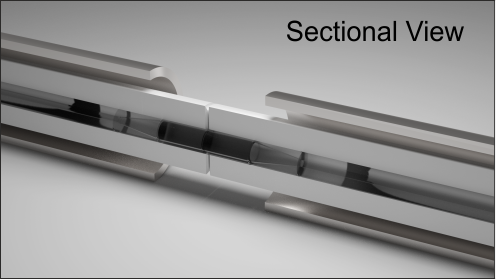

Оптоволокна с торцевой линзой
|
Параметры |
Значения |

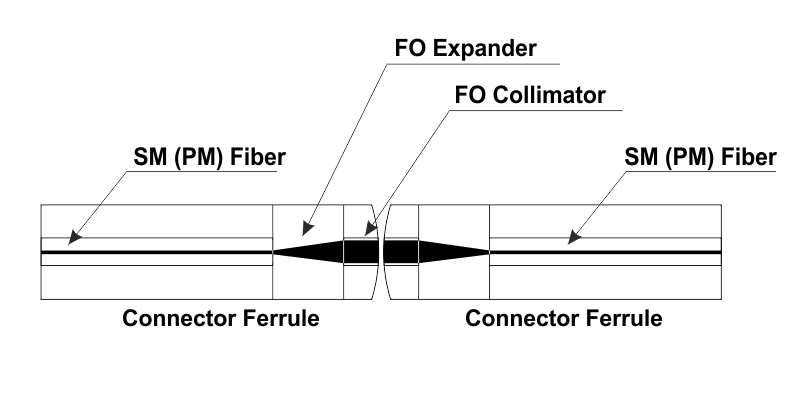

Схема |
|
Тип волокна |
SM, PM |
|
|
Оптоволоконный интерфейс |
FC, E2000, ST, SMA, SC, массив волокон, 2D матрицы... | |
|
Мощность сигнала |
До 5 Вт | |
|
Вносимые потери (тип. /макс.) |
0.3 дБ/ 0.4 дБ | |
|
Потери на отражение (мин./тип.) PC °0 |
50 дБ/ 55 дБ | |
|
Потери на отражение (мин./тип.) APC °8 |
60 дБ/ 68 дБ | |
|
Коэффициент экстинкции PM волокна |
> 23 дБ (PM модель) | |
|
Диаметр модового поля (MFD) |
25 ~ 50 мкм | |
|
Повторяемость (500 соединений) |
+/- 0.2 дБ | |
|
Длины волн |
400 до 1620 нм | |
|
Рабочая температура |
-40 + 85 °C |

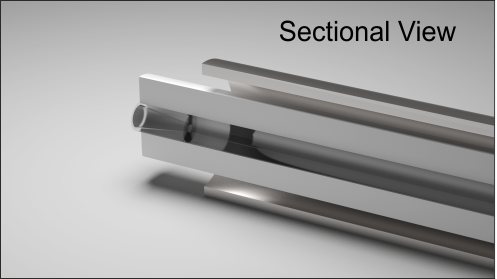

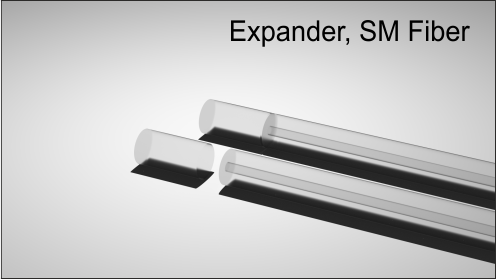

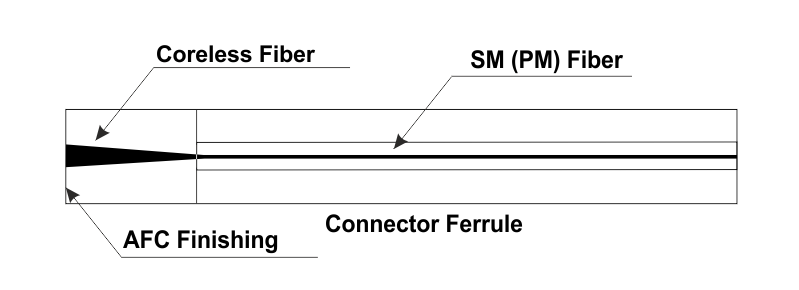

Волокна с "торцевой заглушкой"
|
Параметры |
Значения |
Схема |
|
Тип волокна |
SM, PM |
 |
|
Тип разъема |
FC, E2000, SC, массив волокон, 2D матрицы волокон... | |
|
Коэффициент экстинкции PM волокна |
> 23 дБ (PM модель) | |
|
Длины волн |
400 до 1620нм | |
|
Рабочая температура |
-40 + 85 °C |
Измерения профиля пучка
|

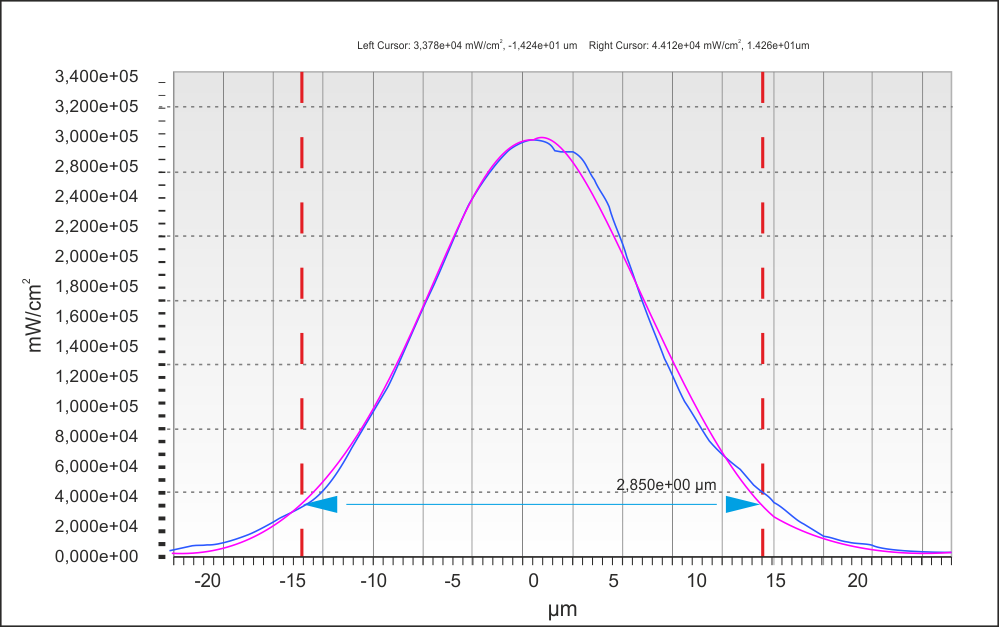

Ось X |

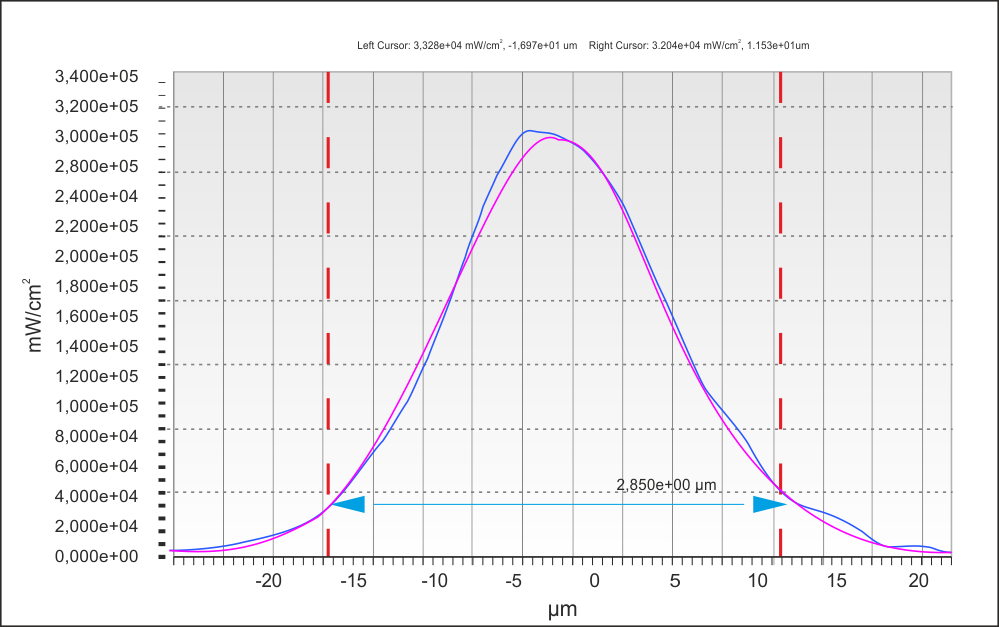

Ось Y |
|

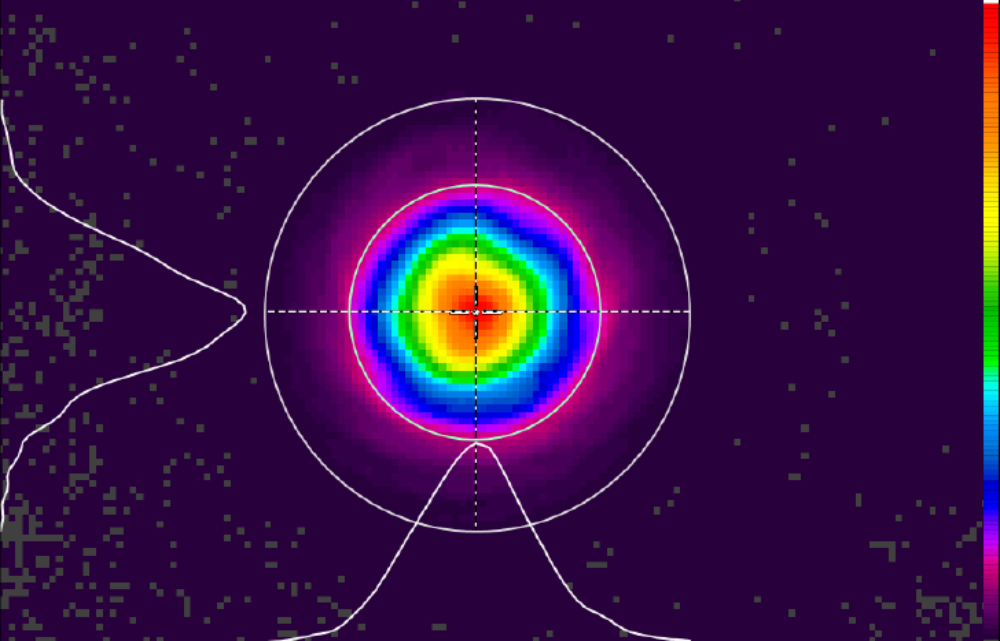

Расширенный пучок |

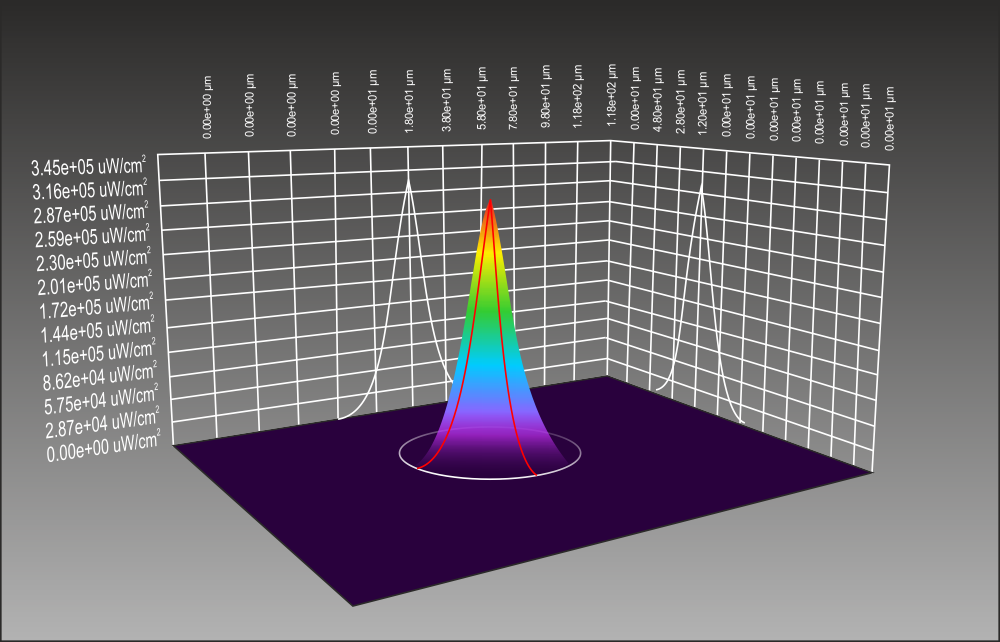

3D визуализация расширенного пучка |
|

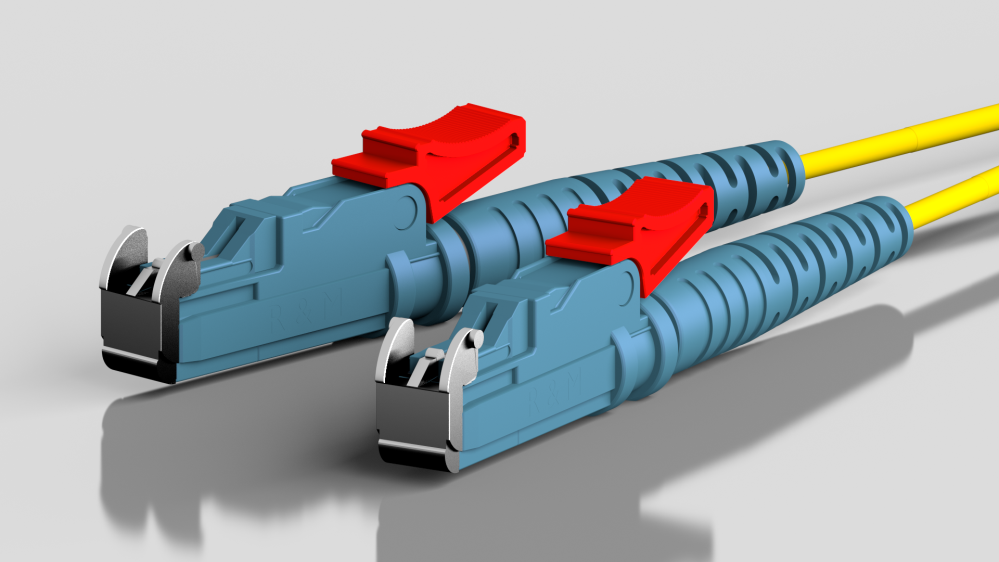

Разъемы E2000 |

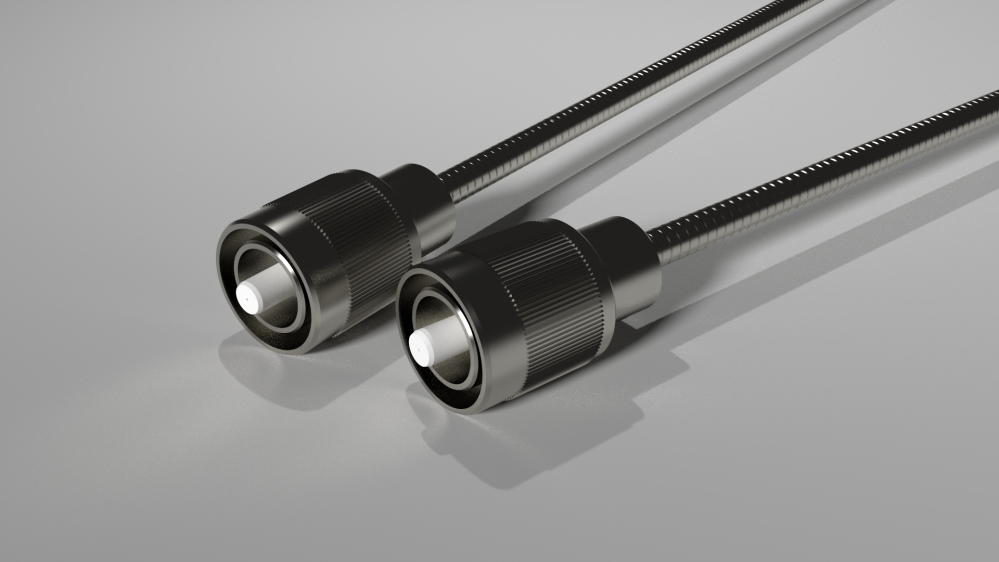

Разъемы FC |

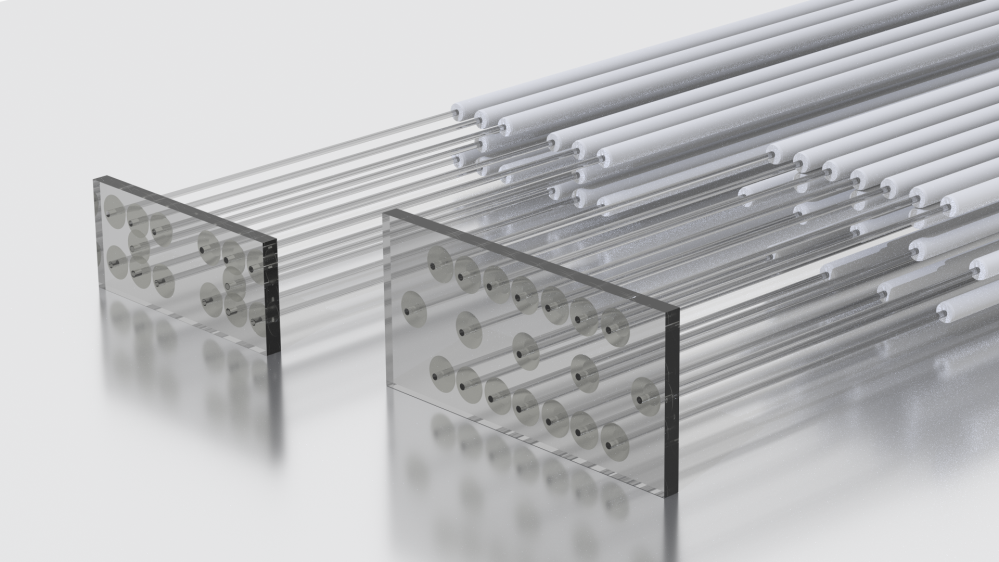

Матрицы волокон |
