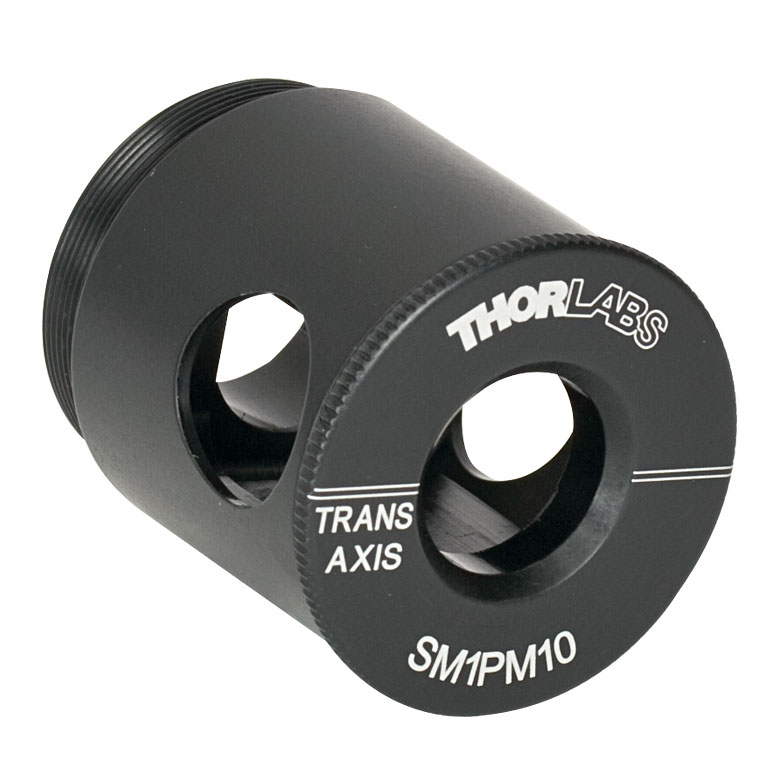

SM1PM10 - Цилиндрический держатель для поляризационных призм в оправе с апертурой 8 мм и 10 мм, SM1, Thorlabs

SM1PM10 – это цилиндрический держатель для поляризационных призм в оправе размером 8 и 10 мм, совместимый с линзовыми тубусами системы SM1 (1.035"-40). Конструкция обеспечивает полный просвет на всех четырёх оптических портах, удобную установку призмы и возможность перекрывать ненужные выходные лучи с помощью поворотной крышки.

Назначение

• Механический монтаж поляризационных призм Thorlabs (серии Glan-Laser, Glan-Taylor, Rutile) в оправе 8 мм и 10 мм.
• Формирование и контроль поляризации лазерного излучения в лабораторных и промышленных оптических системах.
• Интеграция поляризующих призм в оптические схемы на базе линзовых тубусов SM1 и вращательных держателей.

Ключевые особенности

• Полный просвет на всех 4 портах: геометрия корпуса обеспечивает чистый проход пучка через прямой и отклонённые каналы призмы без механического ограничения апертуры.
• Поворотная крышка: поворачивающаяся крышка позволяет при необходимости перекрывать боковые выходы отражённых лучей, уменьшая паразитную засветку и повышая безопасность.
• Внешняя резьба SM1: корпус держателя имеет внешнюю резьбу SM1 (1.035"-40), что позволяет напрямую вкручивать его в тубусы, вращательные держатели и cage-узлы системы SM1.
• Надёжная фиксация призмы: поляризационная призма в оправе устанавливается внутрь держателя и фиксируется боковым прижимным винтом (setscrew), исключающим смещение элемента.
• Совместимость с прецизионными поворотными держателями: может устанавливаться в высокоточные вращательные стадии PRM1, PRM1Z8 и др. для точной регулировки поляризации.
• Компактный цилиндрический корпус: удобен для плотной интеграции в оптические схемы и в 30 мм cage-системы через резьбу SM1.

Технические характеристики

• Модель: SM1PM10.
• Тип: держатель для поляризационной призмы в оправе.
• Совместимый размер призм: 8 мм и 10 мм (в смонтированном исполнении, поляризационные призмы Thorlabs – приобретаются отдельно).
• Оптические порты: 4 полностью просветлённых канала (прямой и два боковых выхода поляризационной призмы, плюс вход).
• Резьба корпуса: внешняя SM1 (1.035"-40).
• Фиксация оптики: боковой прижимной винт (setscrew) для фиксации оправы призмы.
• Масса: около 0,07 lb (≈30 г, типовое значение по данным производителя).
• Материал: анодированный алюминий лабораторного исполнения.

Совместимость

• Поляризационные призмы Thorlabs:
  • серии GL10, GT10 (Glan-Laser, Glan-Taylor) и другие совместимые 8–10 мм поляризационные призмы в оправе;
• Линзовые тубусы и оптомеханика с резьбой SM1 (1.035"-40).
• Высокоточные вращательные держатели и моторизованные ротационные стадии с интерфейсом SM1 (например, PRM1, PRM1Z8).
• 30 мм cage-система Thorlabs (через переходники и элементы с резьбой SM1).

Типичные области применения

• Лабораторные лазерные установки с управляемой поляризацией и регулируемой мощностью.
• Оптические эксперименты по исследованию поляризационных эффектов и двулучепреломления.
• Интеграция поляризационных призм в измерительные и диагностические оптические системы.
• Учебные и демонстрационные стенды по прикладной оптике и фотонике.
