Рабочий диапазон
|
980-1620 нм |

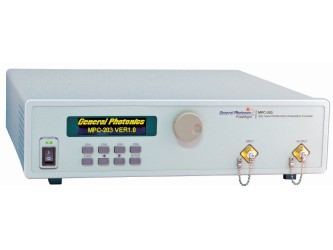

MPC-203 – это специальная версия контроллера состояния поляризации от General Photonics, которая может достигать высоких скоростей изменения поляризации. Как и другие инструменты серии MPC-20X, MPC-203 сочетает в себе поляризационный контроллер PolaRite™ II / III с запатентованными алгоритмами управления поляризацией для достижения широкого спектра функций управления поляризацией, включая высокоскоростное, непрерывное поляризационное скремблирование («Tornado») , непрерывное скремблирование поляризации Рэлеевским распределением скорости изменения состояния поляризации, скремблирование поляризации дискретного состояния, модуляцию с синусоидальным, квадратным и треугольным волнами и ручные функции управления поляризацией.
Помимо возможностей, которыми обладают MPC-201/202, MPC-203 включает модифицированную версию запатентованной General Photonics функции «Tornado», которая позволяет достигать еще более высоких скоростей изменения состояния поляризации, чем MPC-202. Все приборы MPC-20X полезны для производственного или лабораторного тестирования функций и параметров, связанных с поляризацией, включая характеристики пассивных/активных компонентов, тесты производительности волоконно-оптических интерферометров, датчиков, радиофотонных систем и т. д.

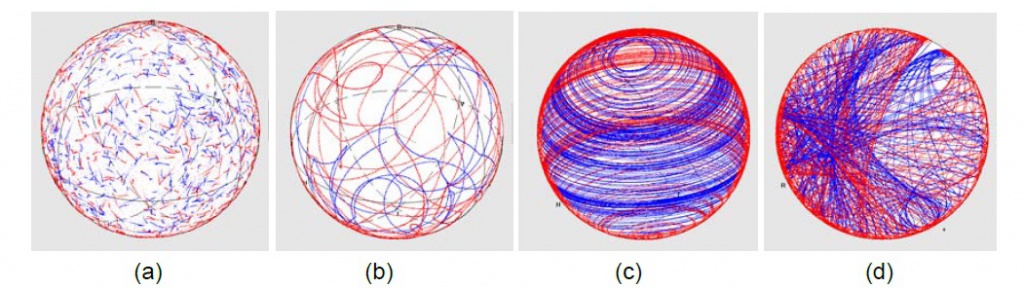

Сфера Пуанкаре изменения поляризации для четырех различных методов скремблирования: (a) Дискретный, (b) Типичный Рэлеевский или треугольный, (c) «Tornado» (фиксированная ось) и (d) «Tornado» (вращающаяся ось).
Распределение скоростей изменения поляризации для: (a) Рэлея, (b) Треугольника и (c) «Tornado». Распределение «Tornado» зависит от входной поляризации. На рисунке показан лучший пример.
(a) Ручная настройка SOP из состояния H в V. (b, c, d) шаблоны SOP, генерируемые в режиме поляризационной модуляции, с использованием различных комбинаций сигналов на разных каналах контроллера поляризации.
Особенности:- Высокоскоростное скремблирование состояния поляризации со скоростью его изменения до 11 Мрад/с; - Скремблирование с рэлеевским распределением скорости; - Дискретный скремблинг состояния поляризации; - Модуляция состояния поляризации; - Низкие значения IL, PDL, PMD. |
Применения:- Динамическое тестирование изменения состояния поляризации для когерентных приемников; - Анализ устройств и компонентов, связанный с PMD и PDL; - Эмуляция различных состояний поляризации; - Поляризационное скремблирование.
|
Технические характеристики:
|
Параметр |
Значение |
Ед. измерения |
|
Диапазон рабочих длин волн |
1260 - 1620 (стандартный) или 980 - 1310 |
нм |
|
Скремблирование поляризации |
Tornado: 0 - 11 |
Мрад / с |
|
Рэлеевское распределение скорости: 0 - 2000 |
рад / с | |
|
Треугольник: 0 - 2000 х 2π |
рад / с | |
|
Дискретные случайные состояния: 0 - 20000 |
точек / с | |
|
Эмуляция скремблирования (Agilent 11896A) |
Настройка скорости: 1 - 8, соответствующая настройкам Agilent 11896A | |
|
Ручное управление поляризацией |
Количество каналов: 4 | |
|
Диапазон: 0 - 4π для каждого канала | ||
|
Поляризационная модуляция (каждый канал) |
Форма волны: синус, треугольник, квадрат | |
|
Частота: от 0.00 до 1000 |
Гц | |
|
Амплитуда: от 0 до 3π от пика до пика | ||
|
Режим внешнего триггера |
До 20000 |
точек / с |
|
Вносимые потери |
< 0.6 |
дБ |
|
Поляризационные потери |
< 0.1 |
дБ |
|
Активационные потери |
< 0.1 |
дБ |
|
Обратные потери |
> 50 |
дБ |
|
Поляризационная модовая дисперсия |
< 0.2 |
пс |
|
Оптическая мощность |
1 |
Вт |
|
Рабочий диапазон температур |
От 0 до + 50 |
°C |
|
Температура хранения |
От - 20 до + 70 |
°C |
|
Интерфейсы |
USB, Ethernet, RS-232, GPIB | |
|
Напряжение питания |
100 - 240 В, 50 - 60 Гц | |
|
Габариты |
2U, ¾ 19", 3.5 x 14 x 14 |
дюйма |
Модели:
|
Модель |
Тип коннектора |
Диапазон длин волн |
|
MPC-203-1-FC/PC |
FC/PC |
1260 - 1620 нм |
|
MPC-203-2-FC/PC |
FC/PC |
980 - 1310 нм |
|
MPC-203-1-FC/APC |
FC/APC |
1260 - 1620 нм |
|
MPC-203-2-FC/APC |
FC/APC |
980 - 1310 нм |
|
MPC-203-1-SS |
Под заказ |
1260 - 1620 нм |
|
MPC-203-2-SS |
Под заказ |
980 - 1310 нм |
