        Сканирующие рентгеновские модули X-scan U

        Главная
        —
        Каталог продукции
        —
        Контрольно-измерительное оборудование
        —
        Контрольно-измерительные приборы
        —
        Измерители оптической мощности
        —
        Системы измерения излучения
        —
        Сканирующие модули
        —Сканирующие рентгеновские модули X-scan U

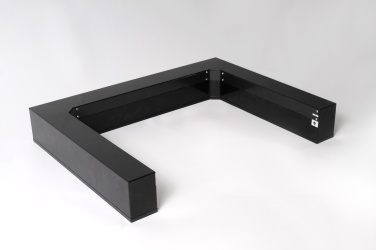

        Фото Сканирующие рентгеновские модули X-scan U
        Производитель: Detection Technology
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Detection Technology
        Тип детекторов
        рентгеновские модули

        В основе детекторов серии X-Scan U лежит принципиально новая программно-техническая платформа, которая позволяет улучшить качество изображения, увеличить максимальную скорость сканирования и снизить общую стоимость промышленных систем тестирования автомобильных покрышек, шин и колесных дисков методом неразрушающего контроля.

        Серия модулей X-Scan U это расширенная линейка рентгеновских U-образных сканирующих модулей, оптимизированных специально для получения панорамных рентгеновских снимков с высокой скоростью. Модули обладают низким шумом цифрового сигнала, однородным уровнем сигнала по всей активной области детектора и высоким отношением сигнал/шум.

        Среднее время тестирования шины грузового автомобиля или автобуса составляет 25-28 сек. Модули серии X-Scan U позволяют провести анализ за 21-24 сек, тем самым повышая эффективность работы системы сканирования на 20%. Модуль обладают высокой радиационной стойкостью, что увеличивает срок службы детектора почти в 2 раза. Высокая надежность, возможность дистанционного обновления программного обеспечения и диагностики не только увеличивают эффективность производства, но и снижают стоимость эксплуатации рентгенодиагностических систем.

        Модули серии X-Scan U с длиной активной области от 1382 мм до 3379 мм отлично подходят для рентгеновского анализа различных типов шин: от шин для легковых и грузовых автомобилей до шин для внедорожников.

        Особенности:

        - Пиковое напряжение источника рентгеновского излучения: 30-160 кВ

        - Длина активной области от 1382 мм до 3379 мм;

        - Шаг пикселя: 0.4 мм, 0.8 мм;

        - Минимальное время накопления сигнала: 0.22 мс;

        - Разрядность АЦП: 16 бит;

        - Динамический диапазон: >4000:1;

        - Разработаны для работы в жестких климатических условиях: высокая температура, влажность и т.д.;

        - GigE интерфейс.

        Технические параметры сканирующих модулей серии X-scan U:

        Параметр

        X-Scan U01041382A

        X-Scan U01041434A

        X-Scan U01043379A

        Пиковое напряжение источника рентгеновского излучения

        30-160 кВ

        Сцинтиллятор

        GOS

        Длина активной области

        1382 мм

        1434 мм

        3379 мм

        Число пикселей

        3456

        3584

        8448

        Шаг пикселя

        0.4 мм

        0.4 мм

        0.4 мм

        Максимальная скорость сканирования

        138 см/с

        138 см/с

        57 см/с

        Минимальное время накопления сигнала

        0.29 мс

        0.29 мс

        0.7 мс

        Тип используемого детектора

        X-Card2 0.4-128G

        X-Card2 0.4-128G

        X-Card2 0.4-128G

        Число детекторов

        27

        28

        66

        Расположение детекторов

        3-3-3-3-3-3-3-3-3

        8-1-10-1-8

        20-2-22-2-20

        Максимальное время накопления сигнала

        128 мс

        Разрядность АЦП

        16 бит

        Динамический диапазон

        > 4000:1

        Интерфейс

        GigE (дополнительно Camera Link)

        Линейность

        > 99 %

        Рабочее напряжение

        +12 В или 24 В (VDC)

        Рабочая температура

        0-65 ºC

        Относительная влажность

        30–80 %

        Температура хранения

        -10 до 70 ºC

        Галерея
        1 фото —
        1/1 —

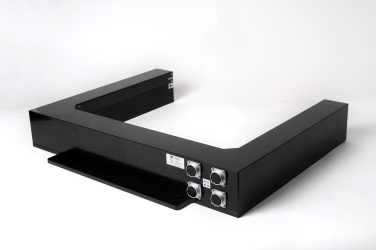

        Фото Сканирующие рентгеновские модули X-scan U
        Фото Сканирующие рентгеновские модули X-scan U
        Для доступа к файлам требуется Авторизация
        Техническая документация для сканирующих модулей серии X-scan U
        260.1 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        С этим товаром покупают
        Поставщик
        Thorlabs
        Артикул
        ECM325
        Фото ECM325 - Алюминиевый зажим для корпусов под компактные устройства, длина: 3.25", Thorlabs
        ECM325 - Алюминиевый зажим для корпусов под компактные устройства, длина: 3.25", Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Тип товара
        Оптические столы и плиты
        Артикул
        MSBU1823/M
        Комплектующие
        монтажные плиты
        Фото MSBU1823/M - Алюминиевая монтажная плита (без анодирования) для защитных корпусов EC2030, 180 мм x 230 мм x 7 мм, высокая плотность креплений: M4 и M6, Thorlabs
        MSBU1823/M - Алюминиевая монтажная плита (без анодирования) для защитных корпусов EC2030, 180 мм x 230 мм x 7 мм, высокая плотность креплений: M4 и M6, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EC2030AR
        Тип изделия
        корпуса для электроники
        Фото EC2030AR - Защитный корпус красного цвета для электрооборудования, 200 мм x 300 мм x 71 мм, Thorlabs
        EC2030AR - Защитный корпус красного цвета для электрооборудования, 200 мм x 300 мм x 71 мм, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        SR9C
        Особенности
        для защиты от ЭСР
        Фото SR9C - Устройство для защиты от ЭСР и компенсации натяжения кабеля, схемы выводов: C и H, прямое напряжение до 3.3 В, Thorlabs
        SR9C - Устройство для защиты от ЭСР и компенсации натяжения кабеля, схемы выводов: C и H, прямое напряжение до 3.3 В, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        FT104
        Тип изделия
        bnc терминаторы
        Фото FT104 - Укороченный BNC терминатор, постоянное сопротивление: 100 кОм, Thorlabs
        FT104 - Укороченный BNC терминатор, постоянное сопротивление: 100 кОм, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        SR9D-DB9
        Особенности
        для защиты от ЭСР
        Фото SR9D-DB9 - Устройство для защиты от ЭСР и компенсации натяжения кабеля, схемы выводов: D, прямое напряжение до 3.3 В, совместимо с контроллерами для лазерных диодов, Thorlabs
        SR9D-DB9 - Устройство для защиты от ЭСР и компенсации натяжения кабеля, схемы выводов: D, прямое напряжение до 3.3 В, совместимо с контроллерами для лазерных диодов, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EF112
        Фото EF112 - Пассивный электрический фильтр низких частот, полоса пропускания: ≤2 кГц, 2 гнездовых BNC разъема, Thorlabs
        EF112 - Пассивный электрический фильтр низких частот, полоса пропускания: ≤2 кГц, 2 гнездовых BNC разъема, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EEDEPBNC
        Особенности
        для нестандартных электронных приборов
        Комплектующие
        пластины для корпусов, торцевые пластины
        Фото EEDEPBNC - Торцевая пластина с BNC разъемом для корпуса нестандартных электроприборов, 1.75" x 2.25", Thorlabs
        EEDEPBNC - Торцевая пластина с BNC разъемом для корпуса нестандартных электроприборов, 1.75" x 2.25", Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Тип товара
        Расходные материалы
        Артикул
        TC200-EC
        Тип изделия
        кабели
        Фото TC200-EC - Контроллер температуры, кабель питания: 230 В (VAC), Thorlabs
        TC200-EC - Контроллер температуры, кабель питания: 230 В (VAC), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Правила пользования сайтом
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
