        Сканирующие рентгеновские модули X-Scan ME

        Главная
        —
        Каталог продукции
        —
        Контрольно-измерительное оборудование
        —
        Контрольно-измерительные приборы
        —
        Измерители оптической мощности
        —
        Системы измерения излучения
        —
        Сканирующие модули
        —Сканирующие рентгеновские модули X-Scan ME

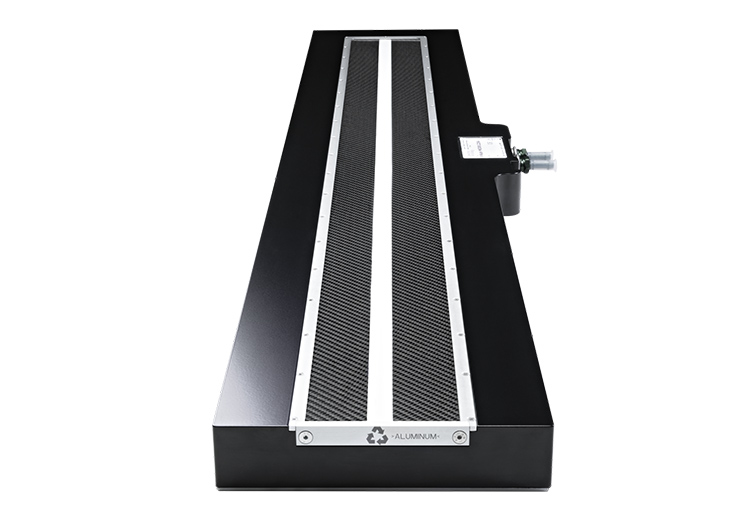

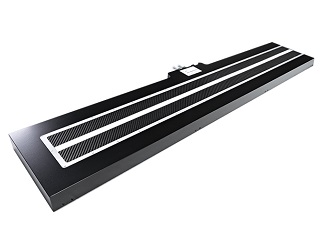

        Фото Сканирующие рентгеновские модули X-Scan ME
        Производитель: Detection Technology
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Detection Technology
        Тип детекторов
        рентгеновские модули

        X-Scan ME - это серия готовых линейных сканирующих камер Detection Technology для счета фотонов и необходимых аксессуаров, разработанных для жестких промышленных условий. Серия X-Scan ME - идеальное решение для сортировки, классификации, контроля качества, анализа материалов и оптимизации сложных производственных процессов в областях вторичной переработки, пищевой промышленности, горнодобывающей промышленности и других отраслях, где используется обработка. X-Scan ME идеально подходит для приложений, требующих расширенных возможностей распознавания материалов по сравнению с традиционными двухэнергетическими конфигурациями, но при этом нуждающихся в надежности, простой интеграции системы и обслуживании для повышения производительности сканирования, и упрощении работы конечного пользователя.

        Сканирующий модуль X-Scan ME оснащен уникальными детекторными платами X-Card ME3 XC, которые обладают увеличенной вдвое способностью счета фотонов по сравнению с платами предыдущего поколения. В дополнение к многоэнергетическому режиму, X-Scan ME имеет эффективный диапазон регистрации энергий от 20 до 160 кэВ с настраиваемыми режимами счета фотонов, что упрощает использование преимуществ мощной многоэнергетической технологии для многоцелевого сканирования.

        Серия сканирующих модулей X-Scan ME построена на легко масштабируемой модульной платформе. Модуль имеет прочный корпус класса IP67 и надежные механические и электрические интерфейсы. Он имеет встроенный контур жидкостного охлаждения для устойчивого к загрязнениям и надежного управления температурой. X-Scan ME поставляется с надежным блоком управления X-IM ME3-H.

        Преимущества:

        - Упрощает проектирование мультиэнергетических рентгеновских систем;

        - Масштабируется для различных конфигураций системы;

        - Повышает скорость обнаружения объектов, качество изображения и анализа материалов;

        - Обеспечивает высокое проникновение и высокую скорость сканирования до 96 м / мин;

        - Обладает прочным водо- и пыленепроницаемым корпусом и надежными механическими и электрическими интерфейсами;

        - Поставляется со встроенным замкнутым контуром жидкостного охлаждения;

        - Обеспечивает прямую и плавную интеграцию системы;

        - Простота обслуживания.

        Особенности:

        - Серия готовых линейных камер с проверенными датчиками ME, X-Card ME3 XC;

        - Несколько вариантов длины детектора и разъемов;

        - Большая пропускная способность и увеличенная в двое способность счета фотонов;

        - Рабочий диапазон энергий: 20 - 160 кэВ с конфигурируемыми режимами счета фотонов;

        - Класс защиты: IP67;

        - Оптимизированный блок управления в отдельном корпусе, X-IM ME3-H;

        - API и SDK.

        Применения:

        - Пищевая промышленность;

        - Автомобильная промышленность;

        - Возобновляемая энергия;

        - Горное дело;

        - Переработка и сортировка мусора;

        - Управление производственными процессами.

        Технические параметры X-Scan ME от Detection Technology:

        Параметры

        X-SCAN ME3081229A

        X-SCAN ME3081229B

        X-SCAN ME3080410A

        Метод детектирования

        Прямое преобразование, счет фотонов

        Тип полупроводника

        CdTe

        Толщина кристалла

        2 мм

        Шаг элементов детектора

        0.8 мм

        Биннинг элементов детектора

        1x1 (0.8 мм шаг); 2x1 (1.6 мм шаг)

        Длина активной области

        1229 мм (1536 пикс)

        1229 мм (1536 пикс)

        410 мм (512 пикс)

        Диапазон энергий

        20 – 160 кэВ

        Линейность

        > 92% @ 4*106 отсчетов/с/пикс

        Насыщение скорости счета

        > 11*106 отсчетов/с/пикс

        Энергетическое разрешение (FWHM)

        7.7 кэВ @ 60 кэВ (105 отсчетов/с/пикс)

        Линейная скорость

        4 м/мин - 96 м/мин

        Период подсчета

        0.5 мс - 100 мс (с шагом 10 мкс)

        Каналы

        До 128 в режиме HER / 2 - 8 независимо настраиваемых в режиме BIN

        Динамический диапазон пикселей / канал

        16 бит на канал в режиме HER / 32 бит на канал в режиме BIN

        Источник питания

        Напряжение 48 В DC

        Энергопотребление

        360 Вт

        360 Вт

        120 Вт

        Расход и давление охлаждающей жидкости

        5 л/мин @10 PSI

        Размеры корпуса

        1380 x 306 x 55 мм

        1380 x 240 x 55 мм

        510 x 306 x 55 мм

        Вес

        25 кг

        25 кг

        15 кг


        Для доступа к файлам требуется Авторизация
        Техническая документация на рентгеновские модули X-Scan ME
        967.8 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        Похожие товары
        С этим товаром покупают
        Поставщик
        Thorlabs
        Артикул
        EC2030AR-CUSTOM
        Тип изделия
        корпуса для электроники
        Фото EC2030AR-CUSTOM - Защитный корпус красного цвета для электрооборудования, изготавливается по спецификации пользователя, 200 мм x 300 мм x 71 мм, Thorlabs
        EC2030AR-CUSTOM - Защитный корпус красного цвета для электрооборудования, изготавливается по спецификации пользователя, 200 мм x 300 мм x 71 мм, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EC1530B-CUSTOM
        Тип изделия
        корпуса для электроники
        Фото EC1530B-CUSTOM - Защитный корпус серого цвета для электрооборудования, изготавливается по спецификации пользователя, 150 мм x 300 мм x 96 мм, Thorlabs
        EC1530B-CUSTOM - Защитный корпус серого цвета для электрооборудования, изготавливается по спецификации пользователя, 150 мм x 300 мм x 96 мм, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        T5025
        Фото T5025 - SMC адаптер - цилиндрический переходник (гнездовой-гнездовой разъем), Thorlabs
        T5025 - SMC адаптер - цилиндрический переходник (гнездовой-гнездовой разъем), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EF504
        Фото EF504 - Пассивный электрический фильтр низких частот, полоса пропускания: ≤240 кГц, 1 гнездовой и 1 штекерный BNC разъем, Thorlabs
        EF504 - Пассивный электрический фильтр низких частот, полоса пропускания: ≤240 кГц, 1 гнездовой и 1 штекерный BNC разъем, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        KMM72
        Тип изделия
        кабели
        Тип кабеля
        высокочастотные
        Фото KMM72 - Сверхвысокочастотный кабель, 2 штекерных разъема: 2.92 мм, длина: 72" (1829 мм), Thorlabs
        KMM72 - Сверхвысокочастотный кабель, 2 штекерных разъема: 2.92 мм, длина: 72" (1829 мм), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        TFKF
        Сопутствующие
        адаптеры
        Фото TFKF - Адаптер для сверхвысокочастотного кабеля (2.4 мм гнездовой разъем - 2.92 мм гнездовой разъем), Thorlabs
        TFKF - Адаптер для сверхвысокочастотного кабеля (2.4 мм гнездовой разъем - 2.92 мм гнездовой разъем), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        GFF6
        Тип изделия
        кабели
        Тип кабеля
        высокочастотные
        Фото GFF6 - Сверхвысокочастотный кабель, 2 гнездовых SMP разъема, длина: 6" (152 мм), Thorlabs
        GFF6 - Сверхвысокочастотный кабель, 2 гнездовых SMP разъема, длина: 6" (152 мм), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EC4PS
        Тип изделия
        источники питания
        Особенности
        для нестандартных электронных приборов
        Комплектующие
        источники питания
        Фото EC4PS - Источник питания для нестандартных электроприборов, 100 Вт, +5 В / ±12 В, Thorlabs
        EC4PS - Источник питания для нестандартных электроприборов, 100 Вт, +5 В / ±12 В, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EEDT4011
        Тип изделия
        корпуса для электроники
        Особенности
        для нестандартных электронных приборов
        Фото EEDT4011 - Корпус для нестандартных электроприборов, торцы корпуса без разъемов, съемная боковая панель, 1.75" x 2.25" x 4.16", Thorlabs
        EEDT4011 - Корпус для нестандартных электроприборов, торцы корпуса без разъемов, съемная боковая панель, 1.75" x 2.25" x 4.16", Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EEB33PCB1
        Фото EEB33PCB1 - Пустая печатная плата, совместима с корпусом EEB3311, Thorlabs
        EEB33PCB1 - Пустая печатная плата, совместима с корпусом EEB3311, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Правила пользования сайтом
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
