Поставщик
|
Detection Technology |
|
Тип детекторов
|
рентгеновские модули |

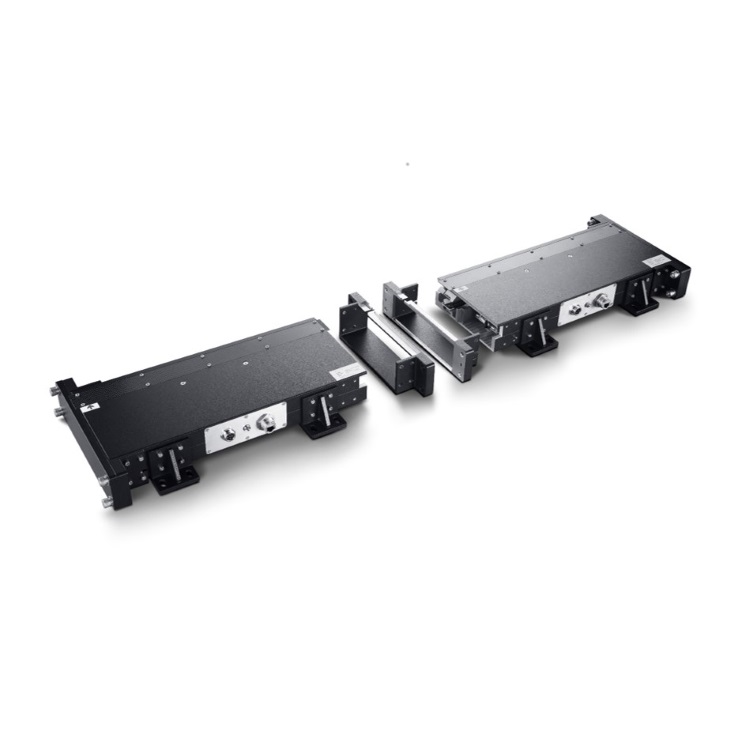

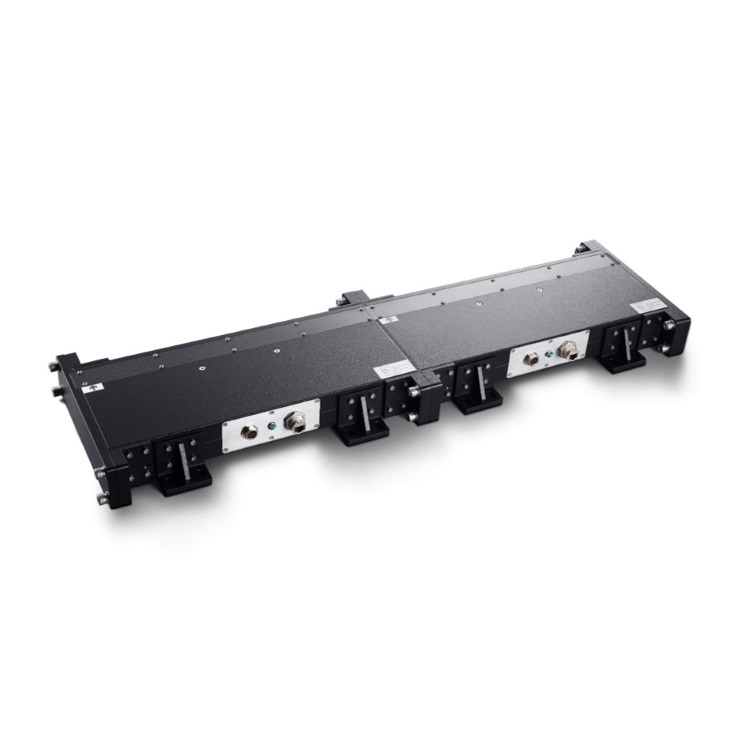

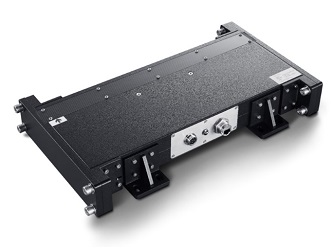

Модули серии X-Scan M были разработаны для легкого сканирования крупногабаритных объектов. Модульная система матриц линейных детекторов является масштабируемой и может использоваться в досмотровых комплексах длиной до 4.1 метров с одним контроллером и единым Gigabit Ethernet интерфейсом. На основе данных модулей может быть построена более длинная сканирующая система для высокоэнергетических приложений за счет объединения нескольких детекторных блоков.
Сканирующие модули серии X-Scan M работают по стандарту "plug-and-play" и обладают низким уровнем шума. Для заказа доступны модели с шагом пикселя 0.2 и 0.4 мм и характерным размером активной области детектора 410, 614, и 820 мм. Корпус модуля оснащен встроенным экранированием рассеянного рентгеновского излучения и коллиматором для работы с энергиями в диапазоне от 450 кВ (пиковое напряжение) до 9 МэВ. Модули X-Scan M могут использоваться с непрерывными и импульсными источниками излучения.
Время накопления сигнала можно варьировать в диапазоне от 0.2 до 128 мс. Благодаря функциям суммирования и усреднения его можно увеличить до 32 с. Благодаря GigE интерфейсу возможны удаленная диагностика и обновление системы. Кроме того, дискретность пикселей, контроль мощности и коррекция "битых пикселей" позволяют упростить обслуживание и продлить срок службы детекторов.
Особенности:
- Оптимизирован для высокоэнергетических приложений;
- Рабочий диапазон энергий рентгеновского излучения: 450 кВ (пиковое напряжение) – 9 МэВ;
- Характерный размер активной области детектора: 410, 614 и 820 мм;
- Шаг пикселя: 0.2 и 0.4 мм;
- Встроенное экранирование и коллиматор;
- Gigabit Ethernet интерфейс;
- Удаленная диагностика и обновление системы;
- ПО X-View2 и SDK.
Применения:
- Досмотр автотранспорта;
- Нефтегазовая промышленность;
- Оборонная промышленность;
- Авиационно-космическая промышленность;
- Производственный контроль.
Технические характеристики сканирующих модулей серии X-Scan M
|
Параметр |
Значение |
|
Диапазон рабочих энергий |
450 кВ - 9 МэВ |
|
Характерный размер активной области детектора |
410, 614 и 820 мм |
|
Шаг пикселя |
0.2 и 0.4 мм |
|
Сцинтиллятор |
CdWO₄ |
|
Толщина сцинтиллятора |
10 мм |
|
Высота пикселей |
1.57 мм |
|
Ширина пикселей |
0.1 мм / 0.2 мм |
|
Максимальная скорость сканирования |
200 см/с |
|
Минимальное время накопления сигнала |
0.2 мс (1 линейка) |
|
Максимальное время накопления сигнала |
128 мс, 32 с (суммирование) |
|
Разрядность АЦП |
16 бит |
|
Динамический диапазон |
> 16000:1 (при минимальной чувствительности) |
|
Интерфейс |
Gigabit Ethernet с UDP протоколом |
|
Линейность |
> 99 % |
|
Энергопотребление (1 модуль) |
40 Вт (макс.) |
|
Рабочее напряжение |
10.8 В – 26 В |
