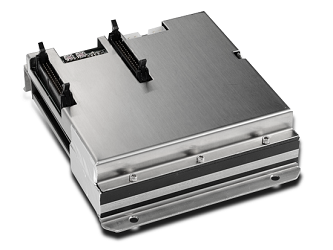

Сканирующие модули серии X-Scan LCS - это линейные матричные детекторы для высокоэнергетической рентгенографии, которые в качестве источника рентгеновского излучения используют бетатроны и линейные ускорители. Детекторы могут работать в непрерывном режиме с рентгеновскими трубками и другими источниками излучения непрерывного действия. В детекторах используется вольфрамат кадмия (CdWO4) или йодид цезия (CsI) сопряженный с кремниевым фотодиодом.
Особенности:
- Рабочие энергии до 9 МэВ
- Шаг пикселя: 2.3 мм, 4.6 мм, 9.2 мм
- Оснащены кремниевыми фотодиодами и интегральными схемами от Detection Technology;
- Уникальная конструкция пикселей для оптимизации регистрации излучения и уменьшения перекрестных помех;
- Совместим с источниками рентгеновского излучения прерывного и непрерывного действия.
Преимущества:
- Широкий динамический диапазон;
- Мультиэнергетическая рентгенография для распознавания материала;
- Неразрушающие методы контроля.
Применение:

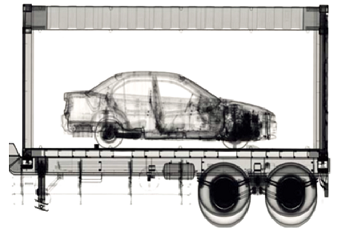

- Досмотр грузов, контейнеров, транспортных средств, составов;
- Промышленные высокоэнергетические методы неразрушающего контроля;
- Компьютерная томография.
Технические параметры сканирующих модулей серии X-scan LCS:
|
Параметр |
X-scan LCS 2.3 |
X-scan LCS 4.6 |
X-scan LCS 9.2 |
|
Диапазон рабочих энергий |
450 кэВ - 9 МэВ | ||
|
Сцинтиллятор |
Вольфрамат кадмия (CdWO4) / Йодид цезия (Csl) | ||
|
Число каналов / пикселей в одном детекторном модуле |
64 |
32 |
16 |
|
Шаг пикселя (перпендикулярно движению) |
2.3 мм |
4.6 мм |
9.2 мм |
|
Высота пикселя (параллельно движению) |
7.0 мм |
7.0 мм |
15.0 мм |
|
Ширина пикселя (перпендикулярно движению) |
2.0 мм |
4.0 мм |
8.8 мм |
|
Длина линии поглощения пикселя |
30 мм |
30 мм |
30 мм |
|
Максимальная рабочая частота (частота линейного ускорителя) |
300 - 500 Гц (1000 Гц по требованию заказчика) | ||
|
Рабочая скорость (непрерывный режим) |
время интегрирования 1.0 - 128 мс | ||
|
Разрядность АЦП |
18 бит | ||
|
Динамический диапазон |
>15 бит (зависит от настроек чувствительности) | ||
|
Интерфейс передачи данных |
Ethernet | ||
|
Рабочее напряжение |
24 В, Дополнительно 240/110 В (VAC), 60/60 Гц | ||
|
Поставщик
|
Detection Technology |
