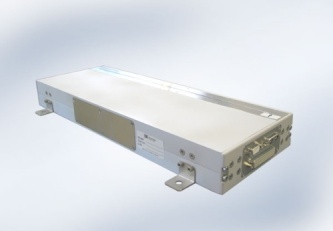

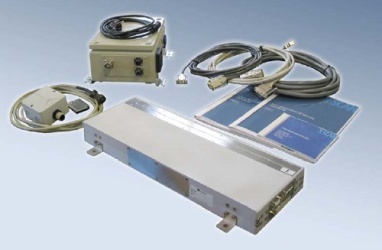

Сканирующие модули серии X-Scan iHE2 – это расширенная линейка матричных модулей с высоким разрешением для промышленного неразрушающего контроля, включая 3D компьютерную томографию. Модули подходят для работы с непрерывными и импульсными источниками рентгеновского излучения с энергиями до 9 МэВ. Модули доступны с шагом пикселя 0.2 и 0.4 мм и с различными длинами активной области. По запросу заказчика возможно изготовление модулей с длиной активной области. отличающейся от стандартной, для работы с энергиями до 15 МэВ.
Особенности:
- Источник рентгеновского излучения: 160 кВ – 15 МэВ;
- Шаг пикселя: 0.2 мм, 0.4 мм;
- Разрядность АЦП 16-бит, динамический диапазон более 16000:1;
- Высокая радиационная стойкость (увеличивает срок службы детектора и снижает стоимость эксплуатации);
- Сцинтиллятор: CdWO4.
Технические параметры сканирующих модулей серии X-scan iHE2:
|
Параметр |
X-scan 0.2iHE2 |
X-scan 0.4iHE2 |
X-scan 0.4iHE2-M |
|
Пиковое напряжение |
160-600 кВ |
600 кВ-15МэВ | |
|
Длина активной области |
102-922 мм |
307-922 мм |
410-922 мм |
|
Сцинтиллятор |
CdWO4 | ||
|
Длина поглощения сцинтиллятора |
3.15 мм |
10 мм | |
|
Шаг пикселя |
0.2 мм |
0.4 мм |
0.4 мм |
|
Высота пикселя |
0.8 мм |
0.6 мм |
0.6 мм |
|
Ширина пикселя |
0.15 мм |
0.32 мм |
0.32 мм |
|
Максимальная скорость сканирования |
13.3 см/с |
26.6 см/с |
53.2 см/с |
|
Разрядность АЦП |
16 бит | ||
|
Максимальное время накопления сигнала |
128 мс | ||
|
Динамический диапазон |
> 16000 | ||
|
Линейность |
> 99% | ||
|
Рабочее напряжение |
+12 В | ||
|
Потребление мощности |
60 Вт | ||
|
Рабочая температура |
0-40 0С | ||
|
Относительная влажность |
30-80 % | ||
|
Температура хранения |
-10 до 50 °С | ||
|
Поставщик
|
Detection Technology |
