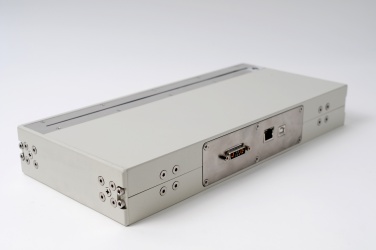

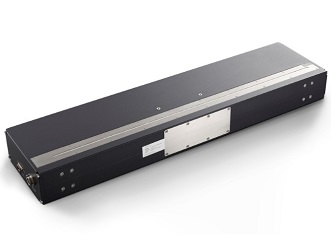

Модули X-Scan F обеспечивают превосходную сортировку материалов благодаря двухэнергетическому режиму работы и оптимизированному сенсору. Представленные сканирующие модули поставляются вместе с контроллером с поддержкой многомониторных систем, которые позволяют получать более детальные угловые проекции. Высокая точность измерений обусловлена чувствительным сцинтиллятором c коротким временем высвечивания. Функция биннига линейного детектора позволяет настраивать разрешение и контрастность рентгеновских изображений.
X-Scan F соответствует стандарту "plug & play" и благодаря модульной структуре легко масштабируется для различных систем. Для заказа доступны детекторы разной длины, что позволяет получать снимки больших объектов, используя один линейный детектор. Шаг пикселя составляет от 0.4 до 1.5 мм.
Детекторы X-Scan F разработаны на основе программно-технической платформы нового поколения и обеспечивают в 2 раза большую скорость сканирования и быструю синхронизацию системы с компьютером. Обновленная серия обладает Gigabit Ethernet интерфейсом и расширенным набором диагностических функций.
Особенности:
- Одно- и двухэнергетический режимы работы;
- Пиковое напряжение: 40-225 кВ;
- Длина активной области: от 307 до 1638 мм;
- Динамический диапазон: >16 000:1;
- Шаг пикселя: 0.4 - 1.5 мм;
- Gigabit Ethernet интерфейс.
Применения:
- Сельское хозяйство;
- Пищевая промышленность;
- Лесная промышленность;
- Контроль качества;
- Добыча и переработка;
- Фармацевтическая промышленность.
Технические параметры сканирующих модулей серии X-scan F01:
|
Параметр |
X-Scan F0104 |
X-Scan F0108 |
X-Scan F0115 |
|
Пиковое напряжение рентгеновской трубки |
40-160 кВ |
B модель (1 энергия): 40–160 кВ С модель (1 энергия): 80–225 кВ D модель (2 энерги): 120–225 кВ | |
|
Сцинтиллятор |
GOS |
B модель: GOS С модель: Ceramic D модель: GOS & Ceramic | |
|
Длина активной области (1 модуля) |
307, 514, 614, 922, 1229, 1638 мм |
672, 1152, 1344 мм | |
|
Число пикселей (1 модуль) |
768–4096 |
384–2048 |
1 энергия: 448, 768, 896 2 энергии: 2.5 м/с |
|
Максимальное число модулей |
5 | ||
|
Размер пикселя |
0.3 x 0.6 мм |
0.7 x 0.8 мм |
1.4 x 3.2 мм |
|
Максимальная скорость сканирования |
3.3 м/с |
8 м/с |
1 энергия: 5 м/с 2 энергии: 2.5 м/с |
|
Максимальное время накопления сигнала |
0.1 - 128 мс | ||
|
Разрядность АЦП |
16 бит | ||
|
Динамический диапазон |
> 16 000:1 | ||
|
Линейность |
> 99% | ||
|
Рабочая температура |
0-40°C | ||
|
Относительная влажность |
30-80% | ||
|
Температура хранения |
-10 до 50°C | ||
|
Параметр |
X-scan 0.2f5 |
X-scan 0.4f5 |
X-scan 0.8f5 |
|
Пиковое напряжение |
30-160 кВ | ||
|
Сцинтиллятор |
GOS | ||
|
Длина активной области |
102-1229 мм |
102-1638 мм |
256-1638 мм |
|
Число пикселей |
512-6144 |
256-4096 |
320-2048 |
|
Шаг пикселя |
0.2 мм |
0.4 мм |
0.8 мм |
|
Высота пикселя |
0.3 мм |
0.6 мм |
0.8 мм |
|
Ширина пикселя |
0.15 мм |
0.32 мм |
0.72 мм |
|
Максимальное время накопления сигнала |
128 мс | ||
|
Разрядность АЦП |
14 бит | ||
|
Динамический диапазон |
> 4000:1 | ||
|
Цифровой интерфейс |
16 бит | ||
|
Линейность |
> 99% | ||
|
Рабочее напряжение |
+12 В пост. | ||
|
Потребление мощности |
<60 Вт | ||
|
Рабочая температура |
0-40°C | ||
|
Относительная влажность |
30-80% | ||
|
Температура хранения |
-10 до 60°C | ||
