Поставщик
|
Detection Technology |
|
Тип детекторов
|
рентгеновские модули |

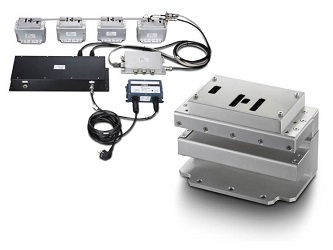

Компактные и экономичные сканирующие модули серии X-Scan D позволяют ускорить работу систем досмотра грузов и транспортных средств. Модули обладают высокой эффективностью регистрации и чувствительностью, которая почти в 10 раз больше, чем у стандартных детекторов для досмотра грузов. Высокая чувствительность позволяет использовать модули X-Scan D в системах с высокой пропускной способностью, которые работают с низкой мощностью дозы на высоких и средних энергиях излучения.
Модули оснащены современными детекторами с одной или двумя линейками пикселей. Передача данных осуществляется через высокоскоростной интерфейс Gigabit Ethernet, который обеспечивает высокую скорость сканирования. Модули разработаны на основе компактной программно-техническая платформы с низким уровнем шума и динамическим диапазоном до 95 дБ, оснащенной детекторными модулями с размером 10x10x15 см.
Разделенные детекторы и оптимальная длина поглощающего участка позволяют минимизировать перекрестные помехи и повысить эффективность системы. Модули серии X-Scan также поддерживает двухэнергетический рентгеновский анализ для распознавания материала.
Преимущества:
- Высокая скорость сканирования для систем с высокой пропускной способностью;
- Высокая чувствительность;
- Регулирование чувствительности от модуля к модулю и от импульса к импульсу;
- Компактный размер;
- Легкий вес;
- Экономичность.
Особенности:
- Модели с одной или двумя линейками пикселей;
- Оптимизированы для работы с энергиями в диапазоне от 1 до 9 МэВ;
- Двухэнергетическая и мультиэнергетическая рентгенография;
- Корректирование данных относительно смещения темнового уровня в реальном времени;
- Возможность дистанционного обновления программного обеспечения и диагностики;
- Интерфейс GigE.
Применение:
- Досмотр грузов, контейнеров, транспортных средств, составов;
- Промышленные высокоэнергетические методы неразрушающего контроля;
- Компьютерная томография.
Технические параметры сканирующих модулей серии X-scan D:
|
Параметр |
X-Scan D01920147A |
X-Scan D01920147B | |
|
Сцинтиллятор |
Иодид цезия(CsI)/ CsI(Tl) | ||
|
Число линеек пикселей в одном детекторном модуле |
1 |
2 | |
|
Число каналов считывания в одном детекторном модуле |
16 |
32 (16 пикселей в линейке) | |
|
Число детекторных модулей |
16 детекторных модулей в 1 сегменте, 5 сегментов в X-GCU, макс. 80 детекторных модулей в системе | ||
|
Шаг пикселя |
9.2 мм | ||
|
Высота пикселя |
15.2 мм |
7.5 мм | |
|
Ширина пикселя |
9.0 мм | ||
|
Расстояние между линейками пикселей |
- |
8.0 мм | |
|
Длина линии поглощения пикселя |
40.1 мм | ||
|
Макс. скорость сканирования |
1 кГц (частота следования импульсов) | ||
|
Минимальное время накопления сигнала (1 импульса) |
100 мкс | ||
|
Число уровней чувствительности |
63 |
63 | |
|
Разрядность АЦП |
18 бит (тип. динамич. диапазон >14 бит) | ||
|
Линейность |
> 99 % | ||
|
Рабочее напряжение |
+12 В до 24 В (VDC) | ||
|
Энергопотребление |
1.2 Вт/модуль, X-GCU EX-H: 3.2 Вт | ||
|
Вес |
Детекторный модуль: 1.3 кг, X-GCU EX-H: 1кг | ||
