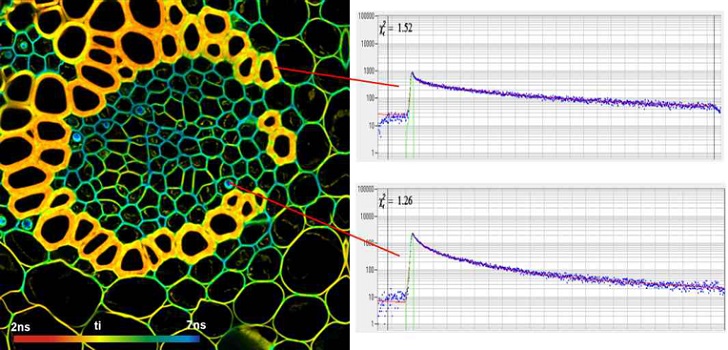

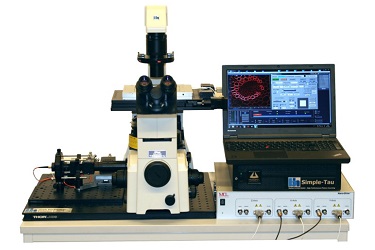

Сканирующая TCSPC FLIM система PZ‑FLIM-110 от компании Becker&Hickl использует многомерную технику коррелированного по времени счета единичных фотонов (TCSPC – time correlated single photon counting) в сочетании c пьезосканером от компании Mad City Labs. Пьезоэлектрический сканер управляется с помощью платы управления GVD-120, и FLIM данные записываются TCSPC платой SPC-150 или SPC-160. Как сканирование, так и опрос данных осуществляется с помощью 64-битного программного обеспечения SPCM TCSPC компании Becker&Hickl. Система может работать в режиме горизонтального XY сканирования, вертикального XZ сканирования, а также одновременно записывать FLIM и PLIM данные. Сканирующая TCSPC FLIM система PZ‑FLIM-110 способна сканировать изображения с разрешением до 2048х2048 пикселей и записывать данные кривой распада в 256 временных каналов на пиксель. При разрешении 512х512 кривые распада могут быть записаны в 4096 временных каналов. FLIM данные полученные таким образом имеют отличное пространственное и временное разрешение. Время сканирования для изображения с разрешением 512х512 пикселей составляет примерно от 100 до 300 секунд, время сканирования для разрешения 2048х2048 пикселей может занимать 6 минут и более. Это означает, что время измерения, как правило, определяется скоростью самого пьезосканера, а не временем необходимым для регистрации достаточного количества фотонов. Если медленная скорость сканирования устраивает заказчика, тогда сканирующая TCSPC FLIM система PZ‑FLIM-110 от компании Becker&Hickl является экономически эффективной альтернативой сканирующим системам на основе гальванометра.
Особенности:
- многомерный TCSPC метод;
- простое сканирование осуществляемое пьезосканером;
- компактная электроника, управляемая ноутбуком;
- полностью интегрированное управление сканированием;
- полностью конфокальный детекторный канал;
- подавление расфокусированного света;
- подавление бокового рассеивания;
- превосходный контраст и разрешение;
- возбуждение длины волны пикосекундными лазерами;
- доступные длины волн излучения 375 нм, 405 нм, 445 нм, 473 нм, 488 нм, 515 нм, 640 нм, 685 нм, 785 нм;
- совместимость с титан-сапфировыми лазерами;
- 64-битное программное обеспечение SPCM для Windows 7, 8, 10.
Компоненты сканирующей TCSPC FLIM системы PZ‑FLIM-110 с пьезосканером:
|
Составляющая часть системы |
Описание | |||
|
Сканирование: Mad City Labs Nano-View 200-3 1) | ||||
|
Оптический принцип |
сканирование образца с помощью пьезосканера, конфокальная регистрация | |||
|
Лазерный вход |
одномодовое оптоволокно, система соединения волокна от Qioptiq | |||
|
Выход для детектора |
опотоволоконное соединение, FC разъем, многомодовое волокно | |||
|
Основной светоделитель |
дихроическое зеркало | |||
|
Соединение с микроскопом |
адаптер к порту с левой стороны | |||
|
Контроллер для сканирования: GVD-120 от Becker&Hickl | ||||
|
Принцип |
генерация цифрового сигнала, форма сигнала сканирования задается аппаратной частью | |||
|
Форма сигнала сканирования |
генератор линейной функции с циклоидным обратным ходом луча, параметры конфигурируются для различных сканеров | |||
|
Формат сканирования |
линия, кадр или одна точка | |||
|
Размер кадра, скан кадра |
от 16х16 до 2048х2048 пикселей | |||
|
Сканирование линии |
от 16 до 2048 пикселей | |||
|
X сканирование |
непрерывное сканирование или пиксель за пикселем | |||
|
Y сканирование |
линия за линией | |||
|
Управление мощностью лазера, электрическое |
через электрический сигнал лазерам | |||
|
Лазерное мультиплексирование 2) |
кадр за кадром, линия за линией, внутри одного пикселя | |||
|
Гашение луча |
в течение обратного хода луча и когда сканер останавливается | |||
|
Скорость сканирования |
автоматический выбор наиболее быстрой скорости или ручной выбор | |||
|
Максимальная скорость сканирования с пьезо платформой 3) |
5 линий/с | |||
|
Определение области сканирования |
через зумирование и смещение или интерактивно через курсоры изображения | |||
|
Положение остановки луча |
выбирается курсором на FLIM изображении | |||
|
Управление лазером |
включение/выключение, регулировка мощности, мультиплексирование длины волны 2) | |||
|
Лазеры: импульсные пикосекундные диодные лазеры серии BDL-SMC или BDS | ||||
|
Доступные длины волн излучения |
375 нм, 405 нм, 445 нм, 473 нм, 488 нм, 515 нм, 640 нм, 685 нм, 785 нм | |||
|
Частота повторения |
20 МГц, 50 МГц, 80 МГц | |||
|
Ширина импульса |
от 40 до 70 пс | |||
|
Мощность на выходе лазера в пикосекундном режиме |
от 0.2 мВт до 2 мВт в волокне, зависит от выбранной длины волны излучения | |||
|
Быстрая модуляция включение/выключение |
< 1 мкс, для PLIM и лазерного мультиплексирования длины волны 2) | |||
|
Детектор (стандартный): SPAD детектор id100-50-FC Id Quantique | ||||
|
Спектральный диапазон |
от 400 до 1000 нм | |||
|
Пиковая квантовая эффективность |
50% | |||
|
Временное разрешение с пикосекундным лазером |
от 70 до 130 пс | |||
|
Скорость темнового счета, тепловая |
тип. от 100 до 200 имп/c, доступны версии со скоростью темнового счета <10 имп/c | |||
|
Источник питания |
6 В | |||
|
Детектор (опция): гибридный детектор HPM-100-40 Becker&Hickl 4) | ||||
|
Спектральный диапазон |
от 400 до 700 нм | |||
|
Катод фотокатода |
GaAsP | |||
|
Пиковая квантовая эффективность |
от 40% до 50% | |||
|
Временное разрешение с пикосекундным лазером |
от 120 до 130 пс | |||
|
Скорость темнового счета, тепловая |
от 300 до 2000 имп/c | |||
|
Источник питания |
6 В | |||
|
Фон от эффекта послеимпульсов |
нерегистрируется | |||
|
Источник питание и отключение при перегрузке |
через контроллер DCC-100 TCSPC системы | |||
|
Детектор (опция): многоволновый детектор MW-FLIM Becker&Hickl 4) | ||||
|
Число каналов |
16 | |||
|
Ширина спектрального канала |
12.5 нм, другая по запросу | |||
|
Спектральный диапазон |
200 нм внутри диапазона от 400 до 700 нм | |||
|
Катод фотокатода |
GaAsP | |||
|
Временное разрешение с пикосекундным лазером |
250 пс | |||
|
Источник питание и отключение при перегрузке |
через контроллер DCC-100 TCSPC системы | |||
|
TCSPC система: TCSPC модуль SPC-150, SPC-150N или SPC-160 Becker&Hickl | ||||
|
Принцип |
продвинутый время-аналоговый преобразователь/аналого-цифровой преобразователь | |||
|
Временной джиттер |
2.3 пс | |||
|
Временное разрешение |
6.8 пс | |||
|
Минимальная ширина временного канала |
813 фс | |||
|
Мертвое время |
100 нс (80 нс для платы SPC-160) | |||
|
Насыщенная скорость счета |
10 МГц (12 МГц для SPC-160) | |||
|
Работа с двойной шкалой времени |
через микро времена от время-аналогового преобразователя и через тактовый сигнал макро время | |||
|
Источник тактового сигнала макро времени |
внутренний тактовый сигнал 40 МГц или от лазера | |||
|
Вход от детектора |
дискриминатор следящего порога | |||
|
Сравнительный вход (SYNC) |
дискриминатор следящего порога | |||
|
Синхронизация со сканированием |
через импульсы Frame Clock, Line Clock, Pixel Clock | |||
|
Скорость сканирования |
любая скорость сканирования 3), автоматическое накопление кадров | |||
|
Синхронизация с лазерным мультиплексированием 2) |
через функцию маршрутизации | |||
|
Запись многоволновых данных |
одновременно во всех временных каналах, через функцию маршрутизации | |||
|
Основные принципы опроса |
построение распределения фотонов на плате, построение распределения фотонов в памяти компьютера, генерация однофотонных данных с отмеченными параметрами, автоматическая или перекрестная корреляция | |||
|
Рабочие режимы |
f(t), осциллограф, f(txy), f(t,T), f(t) непрерывный поток, режим FIFO (корреляция/FCS метки/MCS следы), визуализация Scan Sync In, Scan Sync In с непрерывным потоком, FIFO визуализация, MCS визуализация, мозаичная визуализация 6), визуализация временных рядов 6), работа в режиме множества длин волн 5), работа в режиме лазерного мультиплексирования 2), функция циклирования и повторения, функция автосохранения | |||
|
Максимальный размер изображения, пиксели |
2048х2048 |
1024х1024 |
512х512 |
256х256 |
|
Максимальное число временных каналов |
256 |
1024 |
4096 |
4096 |
|
Программное обеспечение SPCM: | ||||
|
Операционная система |
Windows 7, Windows 8 или Windows 10, 64 бита | |||
|
Измерения в режиме старт/стоп |
С помощью пользователя или по таймеру, старт с началом сканирования, стоп с окончанием текущего кадра | |||
|
Вычисления и отображение в реальном времени, FLIM, PLIM |
в интервалах Display Time, мин. 1 секунда | |||
|
Вычисления и отображение в реальном времени, FCS, PCH |
в интервалах Display Time, мин. 1 секунда | |||
|
Число изображений отображаемых одновременно |
максимум 8 | |||
|
Число кривых (Decay, FCS, PCH, Multiscaler) |
8 в одном окне кривой | |||
|
Цикл, повторение, функции автосохранения |
определяются пользователем | |||
|
Сохранение измеренных данных |
по команде пользователя или с помощью функции автосохранения | |||
|
Анализ FLIM и PLIM данных с помощью программного обеспечения SPCImage: | ||||
|
Тип данных |
FLIM, PLIM, кривые распада флуоресценции и фосфоресценции | |||
|
Модели распада |
одно-, двух-, трех- экспоненциальные модели распада, неполные модели распада, первый момент | |||
|
Параметры получаемые при анализе |
время жизни компонентов, амплитуды, соотношение времени жизни и амплитуды, эффективность FRET, фракционные интенсивности компонент распада | |||
|
Визуализация |
закодированные цветом изображения параметров распада, гистограмма параметров распада по пикселям, 2D гистограммы параметров распада, векторный график | |||
Примечание:
1) Другие сканирующие платформы по запросу. Контроллер платформы должен иметь аналоговые входы;
2) Лазерное мультиплексирование требует использования второго лазера и одномодового светоделителя;
3) Ограничено пьезо платформой. Скорость сканирования самых быстрых систем зависит от типа платформы. Конфигурируется для разных платформ;
4) Требуется использование платы контроллера детекторов DCC-100;
5) Требуется использование многоволнового детектора MW FLIM;
6) Ограниченная применимость из-за медленной скорости сканирования пьезо платформы.
|
Поставщик
|
Becker&Hickl |
