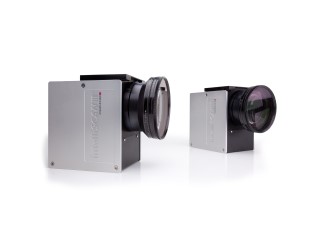

Сканирующие головки intelliSCAN III компании SCANLAB отличаются разнообразием вариантов и высокой динамикой. Они относятся к системам 2D-сканирования, позволяющим отклонять и позиционировать лазерные лучи в рабочей плоскости.
Серия intelliSCAN обеспечивает универсальное и гибкое использование. Она предназначена для задач с очень высокими требованиями к сканированию в самых разных областях применения.
Особенности:- Высочайшие динамические характеристики; - Максимальная гибкость благодаря переключаемым настройкам; - Идеальная адаптивность благодаря множеству вариантов исполнения; - Комплексные функции диагностики и мониторинга; - Высокая долговременная стабильность; - Возможность водяного и воздушного охлаждения. |
Применения:- Аддитивное производство (3D-печать); - Обработка материалов, микроструктурирование; - Маркировка, сварка, сверление; - Динамическая обработка («on the fly»). |
Технические характеристики:
|
Параметр |
Значение | |
|
Модель |
intelliSCAN III 20 | |
|
Апертура (мм) |
20 | |
|
Смещение пучка (мм) |
25.25 | |
|
Настройка |
Быстрый вектор | |
|
Ошибка отслеживания (мс) |
0.32 | |
|
Типичные скорости | ||
|
Скорость маркировки (м/с) |
1.0 | |
|
Скорость позиционирования (м/с) |
11.0 | |
|
Хорошее качество записи (цпс) |
340 | |
|
Высокое качество записи (цпс) |
230 | |
|
Время отклика шага |
1% от полной шкалы |
0.70 |
|
10% от полной шкалы |
1.9 | |
|
Повторяемость (СКЗ, мкрад) |
<2 | |
|
Разрешение позиционирования (бит) |
18 | |
|
Нелинейность |
<0.9 мрад/44° | |
|
Температурный дрейф |
Смещение (мкрад/К) |
<15 |
|
Усиление (ppm/К) |
<25 | |
|
Долгосрочный дрейф | ||
|
8-часовой дрейф (после 30-минутного прогрева) |
Смещение (мкрад) |
<100 |
|
Усиление (ppm) |
<100 | |
|
24-часовой дрейф (после 3 ч прогрева) |
Смещение (мкрад) |
<100 |
|
Усиление (ppm) |
<100 | |
|
Размытие изображения (шум позиционирования, СКЗ) (мкрад) |
<5 | |
|
Оптические характеристики | ||
|
Типичный угол сканирования (рад) |
±0.35 | |
|
Ошибка усиления (мрад) |
<5 | |
|
Нулевое смещение (мрад) |
<5 | |
|
Требования к мощности |
30 В DC, макс. 6 А | |
|
Интерфейс |
SL2-100, XY2-100 расширенный | |
|
Рабочая температура (°C) |
25±10 | |
|
Вес |
Прим. 5.8 кг | |
|
Поставщик
|
SCANLAB |
