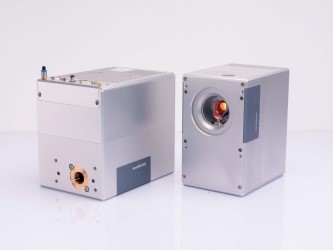

Сканирующая головка excelliSCAN компании SCANLAB – это стандарт высокого класса, который отвечает даже самым сложным требованиям. Благодаря новому гальвоуправлению "SCANahead control" и проверенным на практике гальванометрам dynAXISse, оснащенным цифровыми энкодерами, excelliSCAN позволяет пользователю достичь ранее недостижимых уровней динамических характеристик и точности. Это приводит к значительному повышению производительности и точности процесса.
Особенности:
Управление SCANahead
- Полное использование динамики сканера для повышения пропускной способности;
- Отсутствие нежелательных эффектов затыкания при быстрой обработке окружностей;
- Универсальная настройка, оптимизированная для всех применений.
Гальванометры с цифровым энкодером dynAXISse
- Максимальная линейность и минимальный шум позиционирования обеспечивают высочайшую точность позиционирования;
- Высокая долговременная стабильность даже при колебаниях температуры окружающей среды и круглосуточной эксплуатации.
Инновации в корпусе
- Улучшенное терморегулирование для повышения устойчивости к нагрузкам;
- Повышенная герметичность (IP66) и прочность.
Технические характеристики:
|
Параметр |
Значение | |
|
Апертура |
20 мм | |
|
Настройка |
Универсальная | |
|
Ошибка отслеживания |
0 | |
|
Типичные скорости | ||
|
Позиционирование, прыжок и съемка |
<16 м/с | |
|
Линейное сканирование / растровое сканирование |
<16 м/с | |
|
Типичная векторная маркировка |
<4 м/с | |
|
Хорошее качество записи |
690 кпс | |
|
Высокое качество записи |
560 кпс | |
|
Время позиционирования | ||
|
Ширина скачка 1 мм |
0.40 мс | |
|
Ширина скачка 10 мм |
1.25 мс | |
|
Ширина скачка 100 мм |
6.88 мс | |
|
Ускорение |
25600 м/с2 | |
|
Повторяемость (СКЗ) |
<0.4 мкрад | |
|
Разрешение позиционирования |
20 бит | |
|
Нелинейность |
<0.5 мрад/44° | |
|
Долгосрочный дрейф | ||
|
8-часовой дрейф (после 30-минутного прогрева) |
Смещение |
<20 мкрад |
|
Усиление |
<20 ppm | |
|
24-часовой дрейф (после 3 ч прогрева) |
Смещение |
<20 мкрад |
|
Усиление |
<20 ppm | |
|
Температурный дрейф |
Смещение |
<10 мкрад/К |
|
Усиление |
<5 ppm/К | |
|
Оптические характеристики | ||
|
Типичный угол сканирования |
±0.35 | |
|
Ошибка усиления |
<5 мрад | |
|
Нулевое смещение |
<5 мрад | |
|
Требования к мощности |
48 В DC, макс. 5 А | |
|
Интерфейс |
SL2-100 | |
|
Защитные функции |
Защитная цепь блокировки | |
|
Код IP |
IP66 | |
|
Рабочая температура |
25±10 | |
|
Вес |
Прибл. 10 | |
