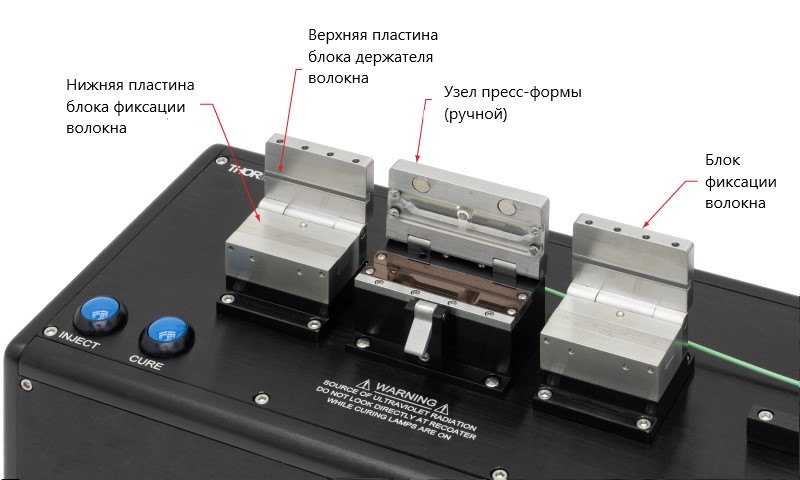

Системы для восстановления покрытия волокон Vytran Thorlabs PTR303 и PTR304 используют шарнирную пресс-форму, чтобы сформировать в ней полость для нанесения покрытия. Такая конструкция позволяет впрыскивать материал покрытия через поперечный канал в верхней пластине пресс-формы. Узел пресс-формы, предназначенный для небольших объемов производства, исследований и разработок, может быть легко заменен, а параметры процесса могут быть легко изменены, что обеспечивает гибкость и адаптируемость, но пресс-форма требует очистки между каждым процессом покрытия волокна.
Vytran Thorlabs PTR303 и PTR304 оснащены автоматическим насосом для нагнетания материала покрытия. Количество материала, подаваемого автоматическим инжектором, контролируется вручную с помощью расположенной наверху кнопки «Инжекция» или программируется с помощью входящего в комплект контроллера VYT300C. Автоматический инжектор совместим только с материалом с высоким показателем преломления, однако доступен дополнительный модуль, который может использовать материалы перекрытия как с низким, так и с высоким показателями преломления.
При покупке устройства необходимо отдельно приобретать как узел пресс-формы, так и набор пластин блока держателя волокна подходящего размера. Пульт управления входит в комплект оборудования для PTR403. Узлы пресс-формы доступны для покрытий диаметром 280 мкм, 430 мкм и 600 мкм и максимальной длиной перекрытия 50 мм (PTR303) или 100 мм (PTR304). Также доступны индивидуальные диаметры покрытия до 900 мкм.

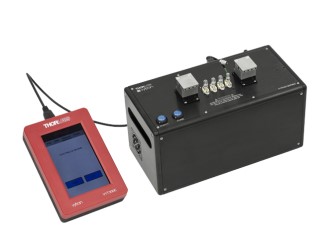

Каждая система Vytran PTR303 и PTR304 поставляется с пультом управления VYT300C, который позволяет пользователю программировать и управлять системой. Регулируемые настройки включают в себя: скорость инжекции, количество материала, время отверждения, мощность лампы и программирование индивидуальных шаблонов. Калькулятор впрыска дает оценку параметров покрытия, которые пользователь может уточнить. Контроллер поставляется с предварительно загруженными файлами для основных параметров покрытия, но может хранить неограниченное количество файлов.
Система восстановления покрытия волокна Thorlabs Vytran серии PTR
Особенности:- Совместимость с пресс-формами для покрытия диаметром 280 мкм, 430 мкм или 600 мкм; - Максимальная длина покрытия 50 или 100 мм; - Совместимость с материалом покрытия с высоким показателем преломления;
- Идеально подходит для мелкосерийного производства и НИОКР. Дополнительные аксессуары:- Трубка инжектора;
- УФ-лампа. |
В комплекте:- Система восстановления волокна Vytran Thorlabs PTR303 или PTR304; - Шнур питания;
- Пульт управления. Приобретается отдельно:- Узел пресс-формы (необходим 1 шт.); - Верхние пластины для фиксации оптических волокон в держателях (необходимы 2шт.); - Нижние пластины для фиксации оптических волокон в держателях (необходимы 2шт.);
- Материал для покрытия с высоким показателем преломления (необходим 1 шт.). |
Технические характеристики аппаратов Vytran Thorlabs PTR303 и 304:
|
Модель |
PTR303 |
PTR304 |
|
Тип системы |
Ручная |
|
|
Пресс-форма |
Раздельные кварцевые пластины на шарнирах |
|
|
Диаметр восстановленияa |
280 мкм, 430 мкм, 600 мкмb |
|
|
УФ/тепловой источник |
Четыре галогенные лампы мощностью 10 Вт (UVRB) |
|
|
Максимальная длина восстановления |
50 мм |
100 мм |
|
Наносимый материал |
Акрилат с высоким или низким показателем преломления, отверждаемый УФ-излучением |
|
|
Подача материала |
Автоматически |
|
|
Объем наносимого материала |
Программируется (мкл) |
|
|
Скорость нанесения покрытия |
Программируется (≤1.8 мкл/с) |
|
|
Временная задержка лампыc |
5 с |
|
|
Время отвержденияс |
17 c |
|
|
Очистка пресс-формыd |
После каждого процесса покрытия |
|
|
Общее время цикла |
60 с |
|
|
Габариты |
257.4 мм × 134.6 мм × 174.8 мм |
257.4 мм × 134.6 мм × 182.2 мм |
|
Потребляемая мощность |
110 - 120 В / 200 – 240 В, 47-63 Гц |
|
|
Тип управления |
Пульт управления (VYT300C) |
|
Примечания:
a. Доступны нестандартные размеры;
b. Зависит от узла пресс-формы;
c. Программируется на пульте управления;
d. Форму следует очистить ацетоном или изопропиловым спиртом и нанести ватным тампоном. Если форма имеет скопление затвердевшего материала, прилипшего к пластинам, подождите около 60-90 секунд, чтобы очищающий раствор (предпочтительно ацетон) размягчил и приподнял материал с поверхности.
|
Поставщик
|
Thorlabs |
