Системные решения компании Protemics для сканирования представляют собой идеальную модульную платформу для любых приложений визуализации в ближнем ТГц поле. Все компоненты системы оптимизированы для использования микрозондов TeraSpike с максимальной производительностью.
Стандартные конфигурации системы сканирования могут быть объединены с подходящими лазерными системами на или могут быть дополнены новым лазерным источником для оптического возбуждения.
Применения:
- Приложение для исследования и зондирования терагерцового метаматериала;
- Проверка полупроводниковых пластин;
- Визуализация сопротивления поверхностного слоя;
- Анализ графена;
- Характеристика терагерцового устройства;
- Анализ микроструктуры;
- Неразрушающий контроль;
- ТГц система сканирования ближнего поля.

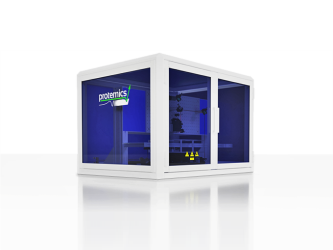

TeraCube Scientific и новый TeraCube Scientific M2 представляют собой полностью автоматизированные системы сканирования ближнего ТГц поля для работы в условиях оптической лаборатории. Обе системы позволяют проводить измерения во временной области распределения терагерцового поля на контролируемом расстоянии от поверхности образца. Запатентованные Protemics микрозонды ближнего поля TeraSpike используются для визуализации широкополосных терагерцовых импульсов, передаваемых через плоские образцы.
Особенности:
- Высокоскоростной сбор данных для непрерывного сканирования движения за счет синхронизированного управления движением и определения положения в реальном времени;
- Оптическое определение топографии образца для адаптивного терагерцового сканирования поверхности при постоянном микрозондировании / расстоянии до поверхности на структурированных или изогнутых образцах;
- Линейно поляризованный и вращающийся ТГц излучатель для измерений в зависимости от поляризации;
- Высокопроизводительные компоненты терагерцового излучателя/детектора плюс широкий динамический диапазон обнаружения с синхронизацией для выдающегося качества сигнала;
- Встроенный модуль ПЗС-камеры для наблюдения за наконечником микрозонда и положением образца;
- Программное обеспечение для автоматизации системного управления и измерений с простым в использовании графическим пользовательским интерфейсом, легко устанавливаемое на входящий в комплект ПК;
- Программно-реализованная функция контроля выравнивания и электроника проверки работоспособности системы;
- Приближение наконечника микрозонда к поверхности образца с помощью программного обеспечения;
- Режим предварительного просмотра сигнала во временной области для быстрого оптического выравнивания;
- Экспорт данных в формате обычного текста или в формате, совместимом с Matlab;
- Корпус системы для защиты от лазерного излучения и пыли;
- Открытая расширяемая системная платформа лабораторного типа.
Технические характеристики:
|
Система |
TeraCube Scientific |
TeraCube Scientific M2 |
|
Спектральный диапазон |
0.05 - 3 ТГц |
0.05 - 4 ТГц |
|
Макс. размер образца (x, y, z) |
20 см, 20 см, 1 см |
|
|
Макс. скорость сканирования (x, y) |
До 100 мм/с |
|
|
Мин. время сканирования на пиксель |
10 мс / единая позиция во временной области |
10 мс / полный переходный процесс во временной области (5 пс) |
|
Макс. диапазон сканирования (x, y, z) |
18 см, 18 см, 3 мм |
|
|
Ширина диапазона сканирования во временной области |
1000 пс |
5…200 пс |
|
Шаговое разрешение во временной области (dt) |
6.6 фс |
50 фс |
|
Мин. двунаправленная повторяемость (x, y, z) |
±0.1 мкм, ±0.1 мкм, ±0.15 мкм |
|
|
Мин. разрешение шага (dx, dy, dz) |
0.1 мкм, 0.1 мкм, 0.15 мкм |
|
Требования к установке:
- Антивибрационный оптический стол с рабочей поверхностью 1.5 м x 1 м x 1 м для размещения системы;
- Спецификация лазерной лаборатории класса 3B или выше.
|
