Рамановский сдвиг
|
100-3500 см-1, 100-3650 см-1, 100-5400 см-1 |
|
Тип
|
высокочувствительные |
|
Особенности
|
высокочувствительные, рамановские, системы (наборы) |

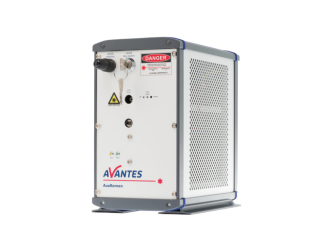

Avantes использует высокочувствительные спектрометры AvaSpec в сочетании с лазерами с длиной волны 532 нм или 785 нм для получения наилучшего результата рамановских измерений. Система AvaRaman подходит для наиболее требовательных приложений (низкая освещенность, лучшее соотношение сигнал/шум, низкий темновой шум).
Особенности:
- Длины волн накачки 532 нм и 785 нм;
- Высокое соотношение сигнал/шум;
- Эффективное охлаждение;
- Низкий темновой шум.
Соотношение сигнал/шум
В рамановской спектроскопии присутствуют слабые сигналы, поэтому в данном случае важно достичь высоких значений сигнал/шум. Система AvaRaman, включающая спектрометр HERO, будет наиболее полезна при мониторинге параметров, которые меняются незначительно с течением времени, так как высокое значение сигнал/шум (800:1) позволит идентифицировать низкий уровень сигнала.
Охлаждение
Контроль температуры очень важен при измерениях комбинационного рассеяния света для получения стабильных результатов во времени. Все спектрометрические системы AvaRaman оснащены системами охлаждения. Охлаждение до -10 °C обеспечивает минимальный уровень шума и стабильное управление охлаждением (точность +-0.1 °C). Охлаждение детектора до -35 °C по сравнению с окружающей средой снижает коэффициент шума в 2-3 раза, что позволяет использовать системы AvaRaman более длительное время в качестве обнаружения слабых сигналов.
Программное обеспечение
Все системы AvaRaman поставляются со специальным программным обеспечением AvaSoft-Raman. Дополнительное программное обеспечение Panorama-Pro доступно для интерпретации комбинационного рассеяния.
Технические характеристики:
|
Модели |
AvaRaman-532 TEC |
AvaRaman-532 HERO-EVO |
AvaRaman-785 TEC |
|
Сигнал/Шум |
200:1 |
800:1 |
300:1 |
|
Разрешение |
10 см-1 |
10 см-1 |
7 см-1 |
|
Спектрометр |
AvaSpec-ULS2048L-TEC с решеткой NC (535-752 нм), щель-25, DCL-UV/VIS, с TE охлаждением |
AvaSpec-HERO с HSC1200-0.75 (535-660 нм), щель-25-FCPC, с TE охлаждением, сменная щель |
AvaSpec-ULS2048L-TEC с решеткой SI (785-1080 нм), щель-25, DCL-UV/VIS, с ТЕ охлаждением |
|
Рамановский сдвиг |
100-5400 см-1 |
100-3650 см-1 |
100-3500 см-1 |
|
Мощность лазера |
50 мВт |
50 мВт |
500 мВт |
|
Длина волны лазера |
532 нм |
532 нм |
785 нм |
|
Полоса пропускания лазера |
<0.1 нм |
<0.1 нм |
<0.2 нм |
|
Размеры корпуса |
240×140×250 мм |
240×140×250 мм |
240×140×250 мм |
Зонды AvaRaman:
|
AvaRaman-PRB-XXX |
Фокусирующий зонд из нержавеющей стали 3/8" с возбуждающим волокном с диаметром 200 мкм и считывающим волокном с диаметром 400 мкм. Доступны несколько фокусных расстояний (5 мм, 7.5 мм (типичное), 10 мм). Выдерживает температуру 80 °C. Ручной затвор в комплекте, длина волокон 1.5 м. Для каждого XХХ укажите = длину волны возбуждения, лазер и тип подключения спектрометра |
|
AvaRaman-PRB-FP-XXX |
Фокусирующий зонд из нержавеющей стали 1/2" с возбуждающим волокном с диаметром 200 мкм и считывающим волокном с диаметром 400 мкм. Доступны несколько фокусных расстояний (5 мм, 7.5 мм (типичное), 10 мм). Выдерживает температуру 80 °C. Для каждого XХХ укажите = длину волны возбуждения, лазер и тип подключения спектрометра |
|
AvaRaman-PRB-FIP-XXX |
Погружной фокусирующий зонд из нержавеющей стали 5/8" с возбуждающим волокном с диаметром 200 мкм и считывающим волокном с диаметром 400 мкм. Выдерживает температуру 200 °C. Для каждого XХХ укажите = длину волны возбуждения, лазер и тип подключения спектрометра |
|
AvaRaman-PRB-FC-XXX |
Погружной технологический зонд из нержавеющей стали 3/8" с возбуждающим волокном с диаметром 200 мкм и считывающим волокном с диаметром 400 мкм. Выдерживает температуру 500 °C 3000 psi, оптика зонда обеспечивает полную фильтрацию фона. Для каждого XХХ укажите = длину волны возбуждения, лазер и тип подключения спектрометра |
Аксессуары AvaRaman:
|
AvaRaman-SH-3/8" |
Держатель образца для надёжного размещения рамановских зондов 3/8" |
|
AvaRaman-SH-1/2" |
Держатель образца для надёжного размещения рамановских зондов 1/2" |
|
AvaRaman-калибровщик |
Белая тефлоновая плита в держателе для рамановского зонда |
Конфигурации:
|
AvaRaman-532TEC-USB2 |
Состоит из следующих элементов: твердотельный лазер 50 мВт, 532 нм, FWHM 0.1 нм, TE-охлаждение, спектрометр AvaSpec-ULS2048L-TEC-USB2 с набором решеток 1200 линий/мм, 535-752 нм, щель 25 мкм, DCL-UV / VIS AvaSoft - рамановское программное обеспечение для системы AvaRaman, лазерные защитные очки AvaRaman-GL-532. |
|
AvaRaman-532HERO-EVO |
Состоит из следующих элементов: твердотельный лазер 50 мВт, 532 нм, FWHM 0.1 нм, FCPF коннектор, спектрометр AvaSpec-HERO с TE-охлаждением с набором решеток 1200 линий/мм для 535-660 нм, щель 25 мкм (заменяемая), программное обеспечение AvaSoft-Raman для системы AvaRaman, лазерные защитные очки AvaRaman-GL-532. |
|
AvaRaman-785TEC-USB2 |
Состоит из следующих элементов: твердотельный лазер 500 мВт, 785 нм, полуширина 0.2 нм, TE-охлаждение, спектрометр AvaSpec-ULS2048L-TEC-USB2 с набором решеток 830 линий/мм 785-1080 нм, щель 25 мкм, DCL-UV/VIS-200 набор собирающих линз, программное обеспечение AvaSoft-Raman для системы AvaRaman, лазерные защитные очки AvaRaman-GL-785. |
