        Системы измерения мощности и энергии S-LINK

        Главная
        —
        Каталог продукции
        —
        Контрольно-измерительное оборудование
        —
        Анализаторы излучения
        —Системы измерения мощности и энергии S-LINK

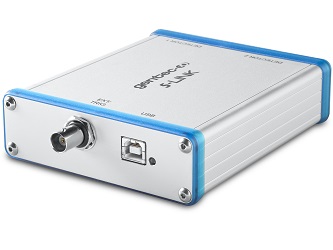

        Фото Системы измерения мощности и энергии S-LINK
        Производитель: Gentec Electro-Optics
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Gentec Electro-Optics
        Компания Gentec-EO обладает широким ассортиментом измерительных панелей для работы с детекторами мощности и энергии излучения различных источников. Для заказа доступны системы с дисплеем, приборы для подключения к ПК и автономные модули, позволяющие проводить измерения без использования измерительного прибора. они совместимы со всеми типами детекторов Gentec-EO: фотодетекторами, темперными и пироэлектрическими датчиками.

        Системы для измерения мощности или энергии лазерного излучения S-LINK компании Gentec-EO поставляются с одним или двумя рабочими каналами, USB и Ethernet (опция) интерфейсом.

        Особенности:

        1. Совместимы с термопарными и пироэлектрическими датчиками Gentec для измерения мощности и энергии;

        2. Модели с 1 или 2 каналами;

        3. Подключается к ПК со специализированным ПО;

        4. Управление с помощью последовательных команд;

        5. Высокая скорость передачи данных: 10 кГц/канал;

        6. USB или Ethernet интерфейс;

        7. Внешний триггер: 2.4 – 24 В.

        Технические характеристики систем измерения мощности и энергии S-LINK компании Gentec:

        Параметр

        S-LINK-1

        S-LINK-2

        Типы Измерительных Головок

        Термопарные и пироэлектрические датчики

        Число Каналов / Отображение Данных

        1 канал / на ПК

        2 канала / на ПК

        Измерение мощности

        Рабочий диапазон

        1 мкВт - 10 кВт

        1 мкВт - 10 кВт

        Погрешность

        ±0.75 % от 10 % до полной шкалы

        ±0.75 % от 10 % до полной шкалы

        Анализ данных

        Текущее, минимальное, максимальное, среднее значения,

        стандартное отклонение, среднеквадратичное отклонение (RMS), размах сигнала, время

        Время отклика

        1 сек

        1 сек

        Измерение энергии

        Рабочий диапазон

        8 фДж - 20 кДж

        8 фДж - 20 кДж

        Разрешение (цифровое)

        Стандартный режим: шкала/4096

        Погрешность

        <500 Гц (MB), <1200 Гц (MT)

        1 %

        1 %

        500 - 1 200 Гц (MB)

        2 %

        2 %

        1 200 - 6 000 Гц (MT)

        3 %

        3 %

        6 000 - 10 000 Гц (MT)

        6 %

        6 %

        Передача данных в режиме реального времени

        10 кГц b

        10 кГц/канал b

        Анализ данных

        Текущее, минимальное, максимальное, среднее значения,

        стандартное отклонение, среднеквадратичное отклонение (RMS), размах сигнала, частота следования импульсов, средняя мощность

        Совместимость с детекторами

        Термопарные датчики

        Средняя мощность и энергия единичного импульса

        Средняя мощность и энергия единичного импульса

        Пироэлектрические датчики

        Энергия импульса

        Энергия импульса

        Общая Спецификация

        Число каналов

        1

        2

        Дисплей

        Экран компьютера

        Экран компьютера

        Отображение данных

        В режиме реального времени, относительные значения, график, гистограмма, статистические данные, 3D гистограмма

        В режиме реального времени, относительные значения, график, гистограмма, статистические данные, 3D гистограмма

        Управление и передача данных

        USB или Ethernet (опция) a

        USB или Ethernet (опция) a

        Внешний триггер

        3-24 В

        3-24 В

        Габаритные размеры

        106 x 34 x 147 мм

        106 x 34 x 147 мм

        Вес

        0.424 кг

        0.424 кг

        Параметры источника питания

        100/240 В (AC) 50-60 Гц - 9 В (DC) 1.66 A

        100/240 В (AC) 50-60 Гц - 9 В (DC) 1.66 A

        Примечания:

        a - Модели с Ethernet интерфейсом также оснащены USB портом;

        b - Реальная скорость может зависеть от компьютера.

        Модели доступных для заказа консолей S-LINK компании Gentec:

        Модель

        Описание

        S-LINK-1

        Одноканальная система измерения мощности и энергии,

         подключается к ПК. Скорость передачи данных: 10 кГц. USB интерфейс.

        S-LINK-1 (Ethernet)

        Одноканальная система измерения мощности и энергии,

        подключается к ПК. Скорость передачи данных: 10 кГц.

        USB & Ethernet интерфейс. Ethernet кабель, источник питания (9 В) и кабель питания.

        S-LINK-2

        Двухканальная система измерения мощности и энергии,

        подключается к ПК. Скорость передачи данных: 10 кГц. USB интерфейс.

        S-LINK-2 (Ethernet)

        Двухканальная система измерения мощности и энергии,

         подключается к ПК. Скорость передачи данных: 10 кГц.

        USB & Ethernet интерфейс. Ethernet кабель, источник питания (9 В) и кабель питания.

        Дополнительные комплектующие:

        Парт-номерОписаниеИзображение


        MON-9V-EU


        дополнительный источник питания 9 В



        MON-USB



        USB кабель




        MON-POUCH




        мягкий защитный чехол с липучкой

        PEL-1450

        ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов.

        Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя.


        PEL-1500

        ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов.

        Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя.

        PEL-1550

        ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов.

        Вмещает: 1 консоль, 1 большая измерительная головка,

        2 стандартных детектора, стойки, руководство пользователя.

        Для доступа к файлам требуется Авторизация
        Техническая документация на системы измерения мощности и энергии Gentec-EO
        248.3 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        С этим товаром покупают
        Поставщик
        Thorlabs
        Фото EED4011 - Корпус для нестандартных электроприборов, торцы корпуса без разъемов, 1.75" x 2.25" x 4.00", Thorlabs
        EED4011 - Корпус для нестандартных электроприборов, торцы корпуса без разъемов, 1.75" x 2.25" x 4.00", Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Фото EC1530AR-CUSTOM - Защитный корпус красного цвета для электрооборудования, изготавливается по спецификации пользователя, 150 мм x 300 мм x 71 мм, Thorlabs
        EC1530AR-CUSTOM - Защитный корпус красного цвета для электрооборудования, изготавливается по спецификации пользователя, 150 мм x 300 мм x 71 мм, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Фото EC2030A - Защитный корпус для электрооборудования, 200 мм x 300 мм x 71 мм, Thorlabs
        EC2030A - Защитный корпус для электрооборудования, 200 мм x 300 мм x 71 мм, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Фото EF515 - Пассивный электрический фильтр высоких частот, полоса пропускания: >10 МГц, 1 гнездовой и 1 штекерный BNC разъем, Thorlabs
        EF515 - Пассивный электрический фильтр высоких частот, полоса пропускания: >10 МГц, 1 гнездовой и 1 штекерный BNC разъем, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Фото 2249-C-24 - RG-58 BNC коаксиальный кабель, штекерный разъем BNC и штекерный разъем BNC, длина: 24" (609 мм), Thorlabs
        2249-C-24 - RG-58 BNC коаксиальный кабель, штекерный разъем BNC и штекерный разъем BNC, длина: 24" (609 мм), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Фото STO46P - Соединительный разъем для фотодиодов, способ монтажа: проходной разъем, разъем для диодов в корпусах TO-46 и TO-18, Thorlabs
        STO46P - Соединительный разъем для фотодиодов, способ монтажа: проходной разъем, разъем для диодов в корпусах TO-46 и TO-18, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Фото GFF6 - Сверхвысокочастотный кабель, 2 гнездовых SMP разъема, длина: 6" (152 мм), Thorlabs
        GFF6 - Сверхвысокочастотный кабель, 2 гнездовых SMP разъема, длина: 6" (152 мм), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Фото FT104 - Укороченный BNC терминатор, постоянное сопротивление: 100 кОм, Thorlabs
        FT104 - Укороченный BNC терминатор, постоянное сопротивление: 100 кОм, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Фото STO5S-P5 - Соединительный разъем для фотодиодов, способ монтажа: пайка, разъем для диодов в корпусах TO-5 и TO-39, 5 шт., Thorlabs
        STO5S-P5 - Соединительный разъем для фотодиодов, способ монтажа: пайка, разъем для диодов в корпусах TO-5 и TO-39, 5 шт., Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Фото SR9D-DB9 - Устройство для защиты от ЭСР и компенсации натяжения кабеля, схемы выводов: D, прямое напряжение до 3.3 В, совместимо с контроллерами для лазерных диодов, Thorlabs
        SR9D-DB9 - Устройство для защиты от ЭСР и компенсации натяжения кабеля, схемы выводов: D, прямое напряжение до 3.3 В, совместимо с контроллерами для лазерных диодов, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Правила пользования сайтом
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
