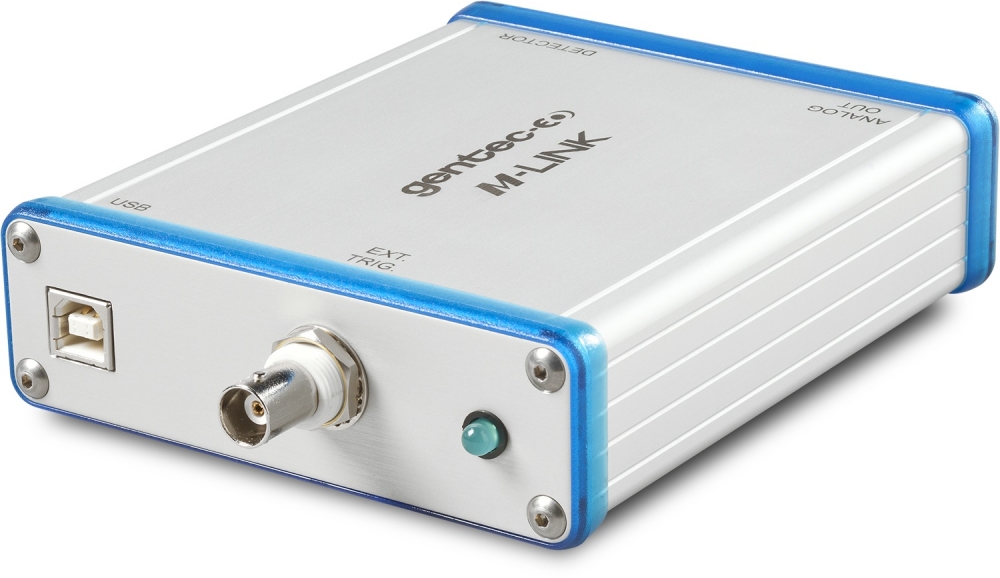

Универсальная панель для измерения мощности и энергии лазерного излучения M-LINK компании Gentec-EO совместима со всеми детекторами компании, включая термопарные и пироэлектрические датчики, а также фотодетекторы. Для заказа доступны одноканальные панели, которые напрямую подключаются к компьютеру через USB2.0 порт. В комплект поставки входит ПО на базе LabView. Панель M-LINK обладает уникальным методом подавления шумов, что расширяет диапазон измеряемых значений энергий до фемтоджоулей.
Система измерения мощности и энергии M-LINK
Включите субтитры для просмотра комментариев на русском.
Особенности:
1. Совместимость со всеми измерительными головками Gentec;
- Детекторы мощности: термопарные и пироэлектрические датчики, фотодетекторы;
- Детекторы энергии: термопарные (только для одиночных импульсов) и пироэлектрические датчики, фотодетекторы.
2. Измеряет энергии на уровне фемтоджоулей;
Благодаря уникальному цифровому методу подавления шумов.
3. Внешний триггер;
Синхронизируйте M-LINK с импульсным лазером или цифровым модулятором.
4. USB интерфейс;
Подключение к ПК.
5. ПО на базе LabView;
- Управление всеми параметрами панели: рабочий диапазон, триггер, длина волны и т. д.;
- Отображение данных в единицах Дж и Дж/см2 или Вт и Вт/ см2;
- Полный анализ данных: минимальное, максимальное, среднее значение, стандартное отклонение, среднеквадратичное отклонение (RMS), частота следования импульсов и т. д.;
- Отображение данных в формате: гистограммы, графика, значений на шкале аналогового устройства со стрелкой;
- Сбор и анализ файлов данных.
Технические характеристики систем измерения мощности и энергии M-LINK компании Gentec:
|
Параметры |
Значения |
|
Типы измерительных головок |
Термопарные и пироэлектрические датчики, фотодетекторы |
|
Отображение данных |
На дисплее компьютера |
|
Измерение мощности | |
|
Рабочий диапазон |
4 пВт - 30 кВт |
|
Разрешение (цифровое) |
Шкала/3000 |
|
Точность считывания консолью сигнала детектора |
±0.5 % |
|
Анализ данных |
Текущее, минимальное, максимальное, среднее значения, стандартное отклонение, среднеквадратичное отклонение (RMS), размах сигнала, время |
|
Измерение энергии | |
|
Рабочий диапазон |
30 фДж - 30 кДж |
|
Разрешение (цифровое) |
Шкала/3000 |
|
Точность считывания консолью сигнала детектора |
1 % |
|
Анализ данных |
Текущее, минимальное, максимальное, среднее значения, стандартное отклонение, среднеквадратичное отклонение (RMS), размах сигнала, количество импульсов, частота следования, средняя мощность |
|
Частота следования импульсовa |
1 000 Гц |
|
Порог срабатывания триггера |
0.1 - 99.9 %, разрешение: 0.1 %, стандартное значение 2% |
|
Передача данных в режиме реального времени |
1 000 Гц с временными метками |
|
Совместимость с детекторами | |
|
Термопарные датчики |
Средняя мощность и энергия единичного импульса |
|
Фотодетекторы |
Средняя мощность и энергия импульса |
|
Пироэлектрические датчики |
Энергия импульса и средняя мощность |
|
Общие характеристики | |
|
Дисплей |
Экран компьютера |
|
Отображение данных |
В режиме реального времени, в режиме осциллографа, средние значения, статистика, шкала аналогового прибора со стрелкой |
|
Управление и передача данных |
USB |
|
Аналоговый выход |
0-2 В, ± 2% (джоулеметр) ± 4% (ваттметр)
|
|
Внешний триггер |
4.5 - 10 В при 20 мА |
|
Габаритные размеры |
106 x 34 x 147 мм |
|
Вес |
0.424 кг |
Примечания:
a - Максимальная частота повторений зависит от ПК и скорости детектора.
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
MON-USB |
USB кабель |  |
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
 |
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. | |
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
Функции измерительной системы:
|
Дисплей |
Функции |
|
|

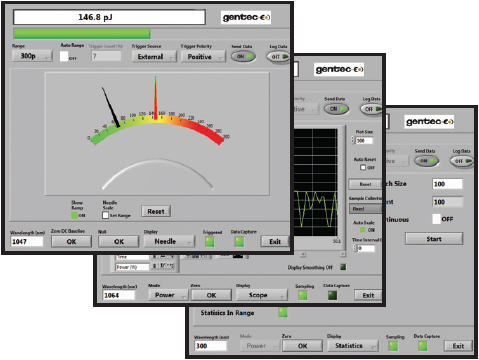

Многофункциональное ПО ПО панели M-LINK распознает тип подключенного детектора и автоматически подстраивается под его параметры. Основные функции ПО: · Считывание данных в режиме реального времени; · Вывод статистики; · Отображение данных на графике; · Гистограмма; · Данные на шкале аналогового прибора со стрелкой; · Запись данных. |
|
|

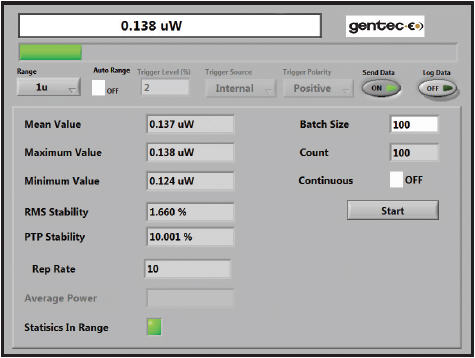

Измерение мощности с помощью фотодетектора Если вам нужно измерять мощности слабых сигналов от пВт до мВт, то рекомендуется использовать один из детекторов PH или PH-B серии. На экране программного обеспечения, показанном слева, представлены данные в режиме отображения «STATS». Объем данных - 100 точек, задан вручную. На экране представлено текущее значение мощности (138 нВт) и полный набор статистических данных: среднее, максимальное, минимальное значения, RMS и стабильность PTP. В левом нижнем углу на экране отображается длина волны 300 нм. Здесь вы можете ввести длину волны вашего лазера и включить коэффициент коррекции длины волны. |
|
|

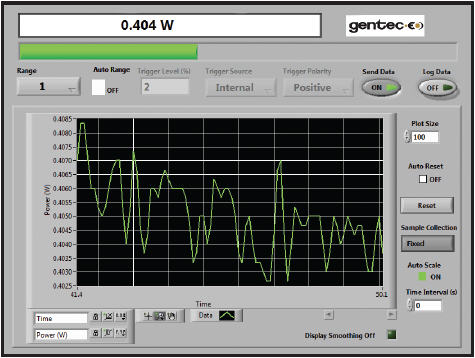

Измерение мощности с помощью термопарного детектора Для измерения мощности лазера в диапазоне от нескольких мкВт до 30 кВт можно выбрать любой из термопарных детекторов GenTec. Для демонстрации экрана программного обеспечения, показанного слева, использовался один из самых чувствительных детекторов, модель XLP12-3S-H2. Выбран режим «SCOPE», в котором вы можете просматривать текущие показания мощности (0,404 Вт), гистограмму и график, контролируя мощность. Этот режим также обеспечивает доступ к заданию рабочего диапазона, триггеру, автомасштабированию и многим другим функциям ПО. |
|
|

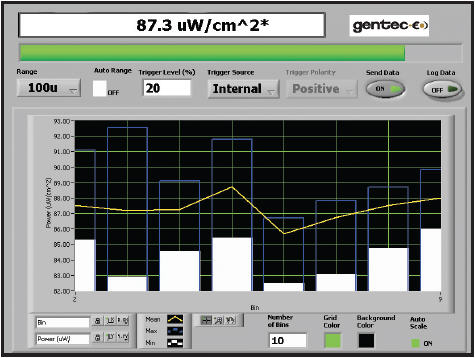

Измерение мощности с помощью пироэлектрического детектора Нужно измерить поток излучения (Вт) или интенсивность (Вт / см2) широкополосного источника, такого как солнце, лампа, черное тело с контролируемой температурой и / или лазера, излучающего в среднем или дальнем ИК диапазоне? Широкополосные пироэлектрические детекторы серии UM-B станут отличным выбором. Чтобы провести представленные слева измерения, использовался детектор UM9B-BL GenTec, модулятор SDC-500 работающий при 10 Гц и 725 ° C черное тело. M-LINK распознает детектор UM9B-BL, устанавливает длину волны до 633 нм, где он откалиброван и подготавливает его для измерения генерируемого прямоугольного сигнала напряжения. Была применена коррекция площади, поскольку излучение выходит за пределы активной области детектора в 9 мм. Данные измеряются в единицах Вт / см2. |
|
|

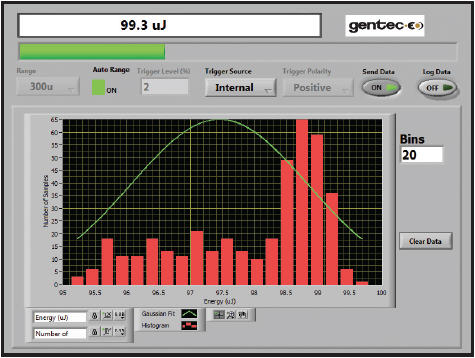

Измерение энергии с помощью пироэлектрического детектора Для измерения энергии от 50 нДж до 250 Дж в диапазоне от УФ до дальнего ИК излучения подходит один из многочисленных пироэлектрических детекторов серии QE компании GenTec. Чтобы продемонстрировать эту возможность, был выбран детектор QE8SP-B-BL. На экране ПО данные представлены в режиме «HISTOGRAM», где вы можете продолжить просмотр текущих измерений и гистограммы, которая показывает распределение энергии вашего набора данных, а также гауссову кривую, аппроксимирующую их наилучшим образом. Обратите внимание, что при работе в данном режиме у вас все еще есть доступ к средствам управления панелью, такими как диапазон, триггер, длина волны и т. д. |
|
|

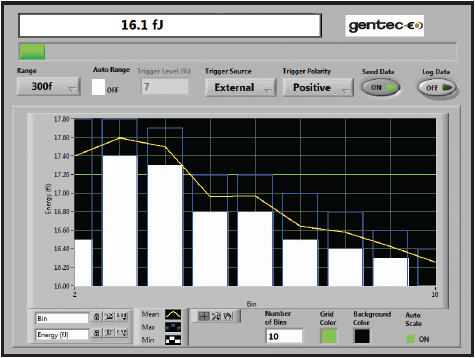

Измерение энергий на уровне фемтоджоулей с помощью детекторов серии PE-B Для измерений в диапазоне от фемтоджоулей до микроджоулей в области от УФ до ближнего ИК компания GenTec предлагает детектор PE3B-Si. В примере, показанном справа, данные представлены в режим «AVERAGING». Вертикальные столбики представляют собой минимальные (белые) и максимальные (синие) значения энергии. Линия - средней величине энергии. Вы можете выбрать количество представленных «BINS». Функция «Pulse Averaging» доступна на экране «Statistics». |
|
|

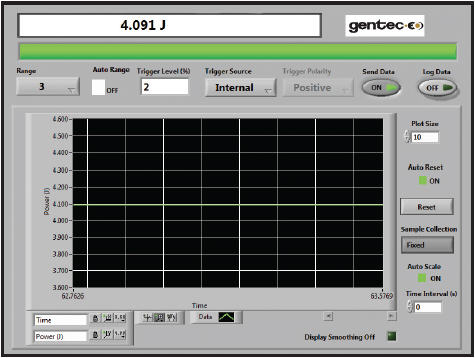

Измерение высоких уровней энергий с помощью детекторов серии UP Если вы пытаетесь измерить одиночный импульс (длиной до 300 мс) с относительно высокой энергией (на уровне джоулей), рекомедуется использовать один из термопарных детекторов GenTec (например, UP50-W9). На экране справа, представлены данные регистрации импульса длительностью в несколько сотен миллисекунд в режиме «SCOPE». Используя различные термопарные детекторы GenTec, вы можете измерять от 12 мкДж до 500 Дж в одном импульсе. |
|
