В системе Vytran Thorlabs PTR308 используется пневматический узел пресс-формы для управления платами пресс-формы. Такая конструкция позволяет вводить материал для покрытия непосредственно в полость формы, исключая излишки материала, которые требовали бы очистки после каждого повторного покрытия. Кроме того, когда волокно закреплено в удерживающих его блоках, весь процесс повторного покрытия выполняется автоматически.
Система Vytran PTR308 поставляется с пультом управления VYT300C, который позволяет пользователю программировать и управлять системой. Регулируемые настройки включают в себя: скорость впрыска, количество материала, время отверждения, мощность светодиода и этап контрольного испытания, также программирование индивидуальных шаблонов. Калькулятор впрыска дает оценку параметров покрытия, которые пользователь может уточнить. Контроллер поставляется с предварительно загруженными файлами для основных параметров покрытия и контрольных испытаний, но может хранить практически неограниченное количество файлов.
Встроенный линейный тестер может растягивать волокно до заданной нагрузки (≤20 Н), а затем отпускает его. Процесс тестирования является программируемым, что позволяет пользователю выбирать такие параметры, как нагрузка, скорость приложения нагрузки и время удержания. Чтобы гарантировать долгосрочную надежность волокна, нагрузка контрольных испытаний должна быть примерно в три раза выше, чем прикладываемая рабочая нагрузка для сваренного волокна.

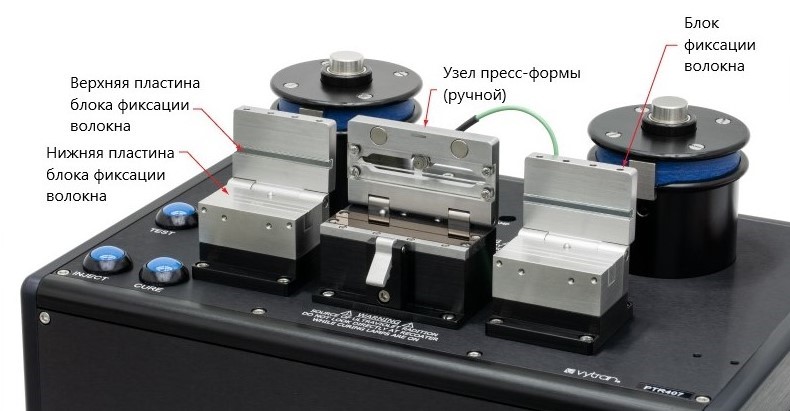

Система PTR308 предназначена для покрытий волокон диаметром 430 мкм и требует покупки пластин для блоков фиксации волокна. Возможны индивидуальные размеры пресс-формы для перекрытия диаметром до 900 мкм. Необходимо выбирать пластины, соответствующие диаметру покрытия используемого волокна. Для фиксации пластин в блоках используются винты с нейлоновым наконечником, запасные 2-56 винты SS2SN013 длиной 1/8 дюйма доступны в упаковках по 10 штук. PTR308 совместима только с материалом покрытия с высоким показателем преломления Пневматическая конструкция пресс-формы требует внешнего источника сжатого воздуха под давлением 80–120 фунтов на кв. дюйм.
Система восстановления покрытия волокна Thorlabs Vytran серии PTR
Особенности:- Автоматическая система восстановления волокна с линейным тестером Vytran Thorlabs PTR308; - Испытания на растяжение до 20 Н; - Доступный диаметр покрытий 430 мкм; - Максимальная длина перекрытия 50 мм; - Совместимость с материалом покрытия с высоким показателем преломления; - Идеально подходит для производства средних и крупных партий.
- Программирование параметров процесса встроенным пультом управления. Дополнительные аксессуары:
- Запасные винты SS2SN013. |
В комплекте:- Автоматическая система восстановления волокна с линейным тестером Vytran Thorlabs PTR308; - Пневматическая пресс-форма для покрытий Ø430 мкм; - Быстросъемные соединители для источника сжатого воздуха; - Шнур питания; - Пульт управления;
- Комплект трубок подачи давления с внешним диаметром 1/8 дюйма и фитингов. Приобретается отдельно:- Верхние пластины для фиксации оптических волокон в держателях (необходимы 2шт.); - Нижние пластины для фиксации оптических волокон в держателях (необходимы 2шт.); - Материал для покрытия с высоким показателем преломления (необходим 1 шт.);
- Источник сжатого воздуха / газа 80–120 фунтов на кв. дюйм. |
Технические характеристики аппарата Vytran Thorlabs PTR308:
|
Модель |
PTR308 |
|
Тип системы |
Автоматическая |
|
Пресс-форма |
Пневматические разрезные кварцевые пластиныa |
|
Диаметр восстановленияb |
430 мкм |
|
Максимальная длина восстановления |
50 мм |
|
Наносимый материал |
Акрилат с высоким показателем преломления, отверждаемый УФ-излучением |
|
УФ/тепловой источник |
32 УФ-светодиода |
|
Подача материала |
Автоматически Программируется (мкл) Программируется (≤1.8 мкл/с) |
|
Объем наносимого материала |
|
|
Скорость нанесения покрытия |
|
|
Временная задержка лампыc |
5 с |
|
Время отвержденияd |
17 с |
|
Очистка пресс-формыe |
В начале и при окончании работыf |
|
Общее время цикла |
45 с |
|
Габариты |
260 мм × 127 мм × 127 мм |
|
Потребляемая мощность |
110 – 120 В / 200 – 240 В, 47-63 Гц |
|
Тип управления |
Пульт управления (VYT300C) |
|
Характеристики тестера |
|
|
Тип системы |
Линейная |
|
Загрузочное устройство |
38 мм, линейный зажим |
|
Расстояние между волокнами |
74 мм |
|
Минимальная длина волокна |
150 мм |
|
Максимальная нагрузка |
20 Н |
|
Погрешность |
±2% |
|
Скорость нарастанияg |
Программируется, ≤22.2 Н/с |
|
Время удержания |
Программируетсяc, 0.00 с – 60.00 с |
|
Единицы измерения |
фунт (lbs), кг, Н, kpsi, ГПа |
Примечания:
a. Требуется источник сухого сжатого воздуха 80-120 фунтов на кв. дюйм;
b. Доступны нестандартные размеры;
c. Программируется через контроллер;
d. Программируется через контроллер; В зависимости от размера формы и материала покрытия;
e. Форму следует очистить ацетоном или изопропиловым спиртом и нанести ватным тампоном. Если форма имеет скопление затвердевшего материала, прилипшего к пластинам, подождите около 60-90 секунд, чтобы очищающий раствор (предпочтительно ацетон) размягчил и приподнял материал с поверхности;
f. Узел пресс-формы следует очистить перед первым покрытием, а затем еще раз после последнего покрытия за рабочий день;
g. Скорость нарастания – скорость, с которой нагрузка прикладывается к волокну.
|
