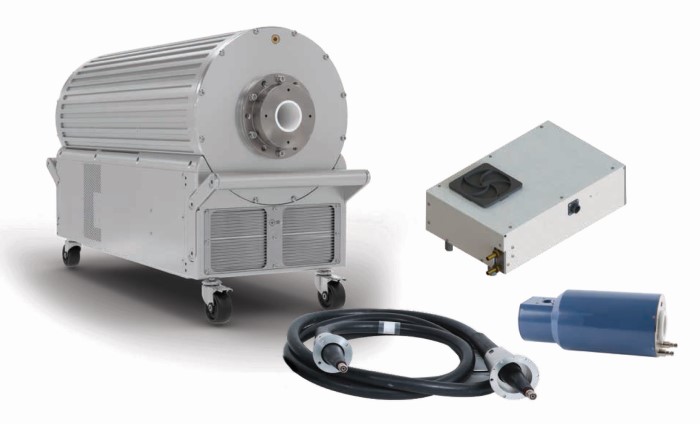

Система VJ X-Ray мощностью 225 кВ с микрофокусировкой предлагает готовое решение для различных промышленных применений, интегрируя в себе рентгеновскую трубку HPE-225, генератор HVG225, высоковольтный кабель, интерфейс управления и охладитель. Система обеспечивает постоянную мощность 225 кВ и 80 Вт при фокусном расстоянии 80 мкм. Уникальная конструкция излучателя трубки обеспечивает повышенную равномерность дозирования для детекторов большой площади. HVG225 – это компактный генератор, оптимизированный вместе с источником излучения для обеспечения высокой производительности и надежности. Герметичная конструкция как рентгеновской трубки, так и генератора обеспечивает круглосуточную работу в самых суровых условиях, что идеально для промышленного неразрушающего контроля и проверок на линии.
|
Особенности:
|
Применения:
|
Проникновение, разрешение и скорость
Система VJ X-Ray оптимизирована для доставки высокопроникающей дозы 225 кВ за минимальное время. Это крайне важно при визуализации плотных продуктов в системах с высокой пропускной способностью. Плотность и скорость требуют высокой мощности, но не обязательно в ущерб разрешению. Система VJ X-Ray играет решающую роль в соотношении мощности и разрешения – выдает 80 Вт с точечным разрешением 80 мкм для обнаружения самых тонких дефектов с разрешением 50 мкм или выше.
Низкие эксплуатационные расходы и экономичность
Максимальная надежность. Минимальное техническое обслуживание. Герметичная трубка и полностью закрытый генератор требуют минимального технического обслуживания и максимально увеличивают время безотказной работы системы в любых производственных условиях.
Конструкция без решетки HPE225 позволяет снизить стоимость трубки. В целом система VJ X-Ray предлагает доступное решение по конкурентоспособной цене, обеспечивающее высокую эффективность без ущерба для качества.
Генератор HVG 225
|
Параметр |
Значение |
|
Входная мощность |
180-264 В переменного тока |
|
Выходное напряжение |
150-225 кВ |
|
Выходной ток |
0-0.53 мА |
|
Выходная мощность |
Макс. 80 Вт |
|
Пульсация |
кВ: 0.05% пик-пик, мА: 0.1% |
|
Стабильность |
0.1% через 8 часов после прогрева |
|
Точность |
кВ: ±1.0%, мА: ±0.5% |
|
Интерфейс |
Графический пользовательский интерфейс через RS232, Ethernet |
|
Вес |
66 кг |
Рентгеновская трубка HPE-225
|
Параметр |
Значение |
|
Конверт |
Керамический |
|
Целевые материалы |
Вольфрам (W) |
|
Внутренняя фильтрация |
0.8 мм Be |
|
Целевой угол |
15° от центрального луча |
|
Радиационный охват |
37 x 43 |
|
Фокусное пятно |
Ном. 80 мкм |
|
Макс. непрерывный рейтинг |
80 Вт |
|
Характеристики нити накала |
Макс. 2.7 А и 3.1 В |
|
Охлаждение |
смесь гликоля и воды 50/50 |
|
Вес |
10.5 кг |
Комплект поставки
|
Параметр |
Значение |
|
Рентгеновская трубка |
HPE-225-508 |
|
Генератор высокого напряжения |
HVG225SE080P700 |
|
Охладитель |
Водяное охлаждение HE-103 мощностью 1 кВт |
|
Высоковольтный кабель |
CA12SL, CA18SL, 5 метров |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Компания VJ X-Ray занимается разработкой и производством интегрированных источников рентгеновского излучения и генераторов высокого напряжения с 2008 года.
