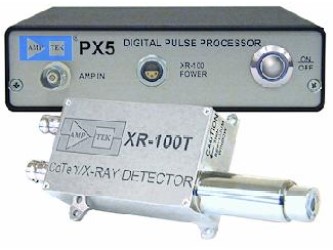

Блок XR-100T-CdTe это высокоэффективная система, включающая детектор рентгеновского и гамма- излучения, предусилитель и охлаждающий модуль. В качестве детектора выступает теллурид-кадмиевый (CdTe) детектор, размером 3х3х1 мм или 5х5х1 мм. Так же на 2-х каскадном охлаждающем модуле расположен входной полевой транзистор и схема обратной связи. Температура этих компонентов поддерживается на уровне -30 °C и контролируется внешним температурным сенсором. Герметичный корпус детектора ТО-8 имеет тонкое (толщиной 4 мил (100 мкм) светонепроницаемое вакуумное бериллиевое окно.
В XR-100T-CdTe представлена передовая технология регистрации рентгеновского излучения, ранее доступная лишь в дорогих криогенно охлаждаемых системах.
Особенности:- Теллурид-кадмиевый (CdTe) диодный детектор; - Термоэлектрический охлаждающий модуль (элемент Пельтье); - Охлаждаемый полевой транзистор; - Температурный датчик; - Бериллиевое окно; - Герметичный корпус (ТО-8). |
Применения:- Медицинские обследования: маммография и радиология; - Диагностика рентгеновских трубок: исходный выходной спектр, стабильность тока; - Рентгенофлуоресцентный анализ; - Искусство и археология; - Исследования рентгеновского и гамма-излучения; - Обучение и исследования; - Мониторинг ядерной техники; - Обнаружение урана и плутония. |
Технические характеристики:
|
Параметр |
Значение |
|
Общие |
|
|
Тип детектора |
Теллурид-кадмиевый диод (СdTe) |
|
Размер детектора |
3х3 мм (9 мм2) |
|
Толщина детектора |
1 мм, (см. кривые эффективности) |
|
Энергетическое разрешение на 122 кэВ (57Co) |
9 мм2 : <1.2 кэВ (по полуширине линии) |
|
Темновой счет |
<5 x 10-3 счетов/с, при 10 кэВ < E < 1 МэВ |
|
Толщина берилиевого окна |
Бериллий (Be), 4 мил (100 мкм) (см. кривые прохождения) |
|
Предусилитель |
Зарядочувствительный с токовым делителем обратной связи |
|
Размеры |
7.6 x 4.4 x 2.9 см |
|
Вес блока |
125 г |
|
Энергопотребление |
Менее 1 Вт |
|
Диапазон рабочих температур |
От 0°C до +40°C |
|
Хранение и транспортировка |
Хранение в течение длительного периода времени: более 10 лет в сухом помещении Стандартные условия: -20°C - +50°C, влажность не более 90%, без конденсации |
|
Сертификация TUV |
|
|
Входные параметры |
|
|
Питание предуселителя |
±8 В при 25 мA |
|
Питание детектора |
+500 В при токе 1 мкА |
|
Питание охлаждающего модуля |
Ток = 350 мA макс., напряжение = 4 В макс. |
|
Выходные парметры |
|
|
Чувствительность предусилителя |
0.82 мВ/кэВ |
|
Полярность предусилителя |
Отрицательный сигнал (1 кОм максимальная нагрузка) |
|
Чувствительность температурного датчика |
PX5: прямое считывание в Кельвинах через программное обеспечение |
|
Разъемы |
|
|
Выход предусилителя |
BNC коннектор |
|
Питание и сигнал |
6-Pin LEMO коннектор (Арт. # ERA.1S.306.CLL) |
|
Соединительный кабель |
6-Pin LEMO (Арт.# FFA.1S.306.CLAC57) на 6-Pin LEMO |
Графики:
|

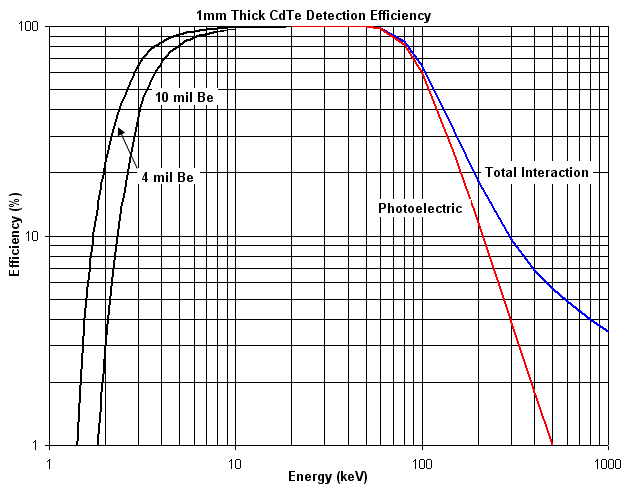

График вероятности взаимодействия между 1 кэВ и 1 МэВ |

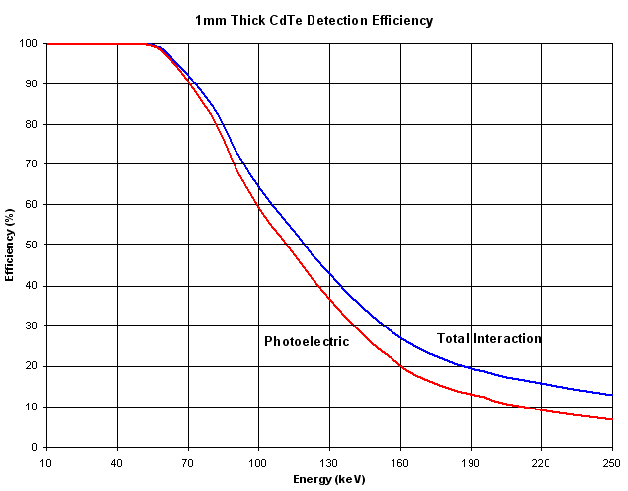

Линейная диаграмма вероятности взаимодействия между 10 кэВ и 250 кэВ |
|

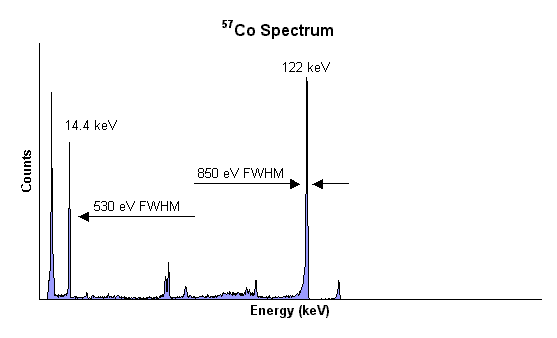

Спектр 57Co, полученный с помощью CdTe детектора |

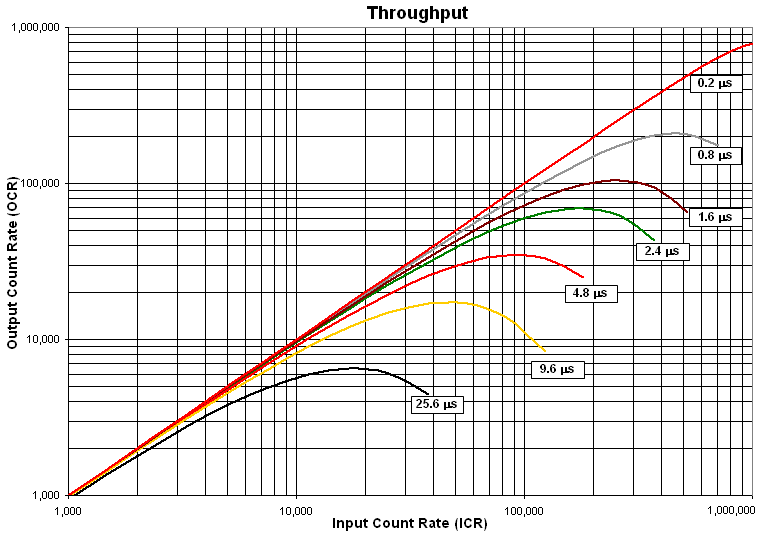

Пропускная способность для различных времен пика |
