Поставщик
|
Thorlabs |
|
Тип прибора
|
системы для измерения излучения |
|
Тип изделия
|
системы измерения |
Особенности:
- Совместимость с более чем 25 фотодиодными детекторами и термодатчиками мощности;
- Все модели поддерживают USB 2.0;
- Модели:
- Работа через UART или RS232;
- Аналоговый выход;
- Питание через USB (все модели) или разъем DA-15 (только PM101);
- Включает сертификат калибровки.

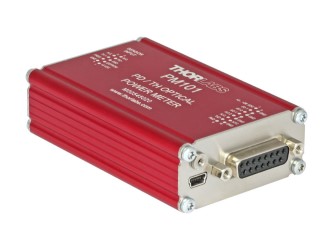

Интерфейсы серии PM101 совместимы со всеми фотодиодами C-серии и термодатчиками мощности. Стандартный фотодиод, тонкий фотодиод, интегрирующая сфера и оптоволоконные датчики могут совместно измерять оптическую мощность от 100 пВт до 20 Вт. Термодатчики мощности измеряют оптическую мощность от 10 мкВт до 200 Вт. Допускается использование фототока до 5 мА и термоэлементов с максимальным выходным напряжением 1 В. Хотя все интерфейсы могут управляться и питаться от ПК через порт mini-USB, некоторые интерфейсы имеют дополнительные функции, такие как работа с UART или RS232 и аналоговый выход. Модели с аналоговым выходом могут работать автономно при подключении к источнику питания без необходимости в дополнительном устройстве управления. Все интерфейсы включают кнопки сброса, позволяющие легко перезагружать системы.
Энергонезависимая память в каждом интерфейсе сохраняет настройки длины волны, диапазон чувствительности и выходную конфигурацию пользователя после выключения или перезагрузки устройства, что подходит для повторных измерений в течение длительного периода времени. Высокая скорость считывания (1000 в секунду) позволяет осуществлять активный мониторинг сигнала во время использования интерфейса. Для точных измерений с помощью термодатчиков мощности эти интерфейсы используют девять диапазонов измерения напряжения от 2 мВ до 1 В по сравнению с только четырьмя диапазонами, используемыми PM100USB.
Сравнение основных параметров:
|
Модель |

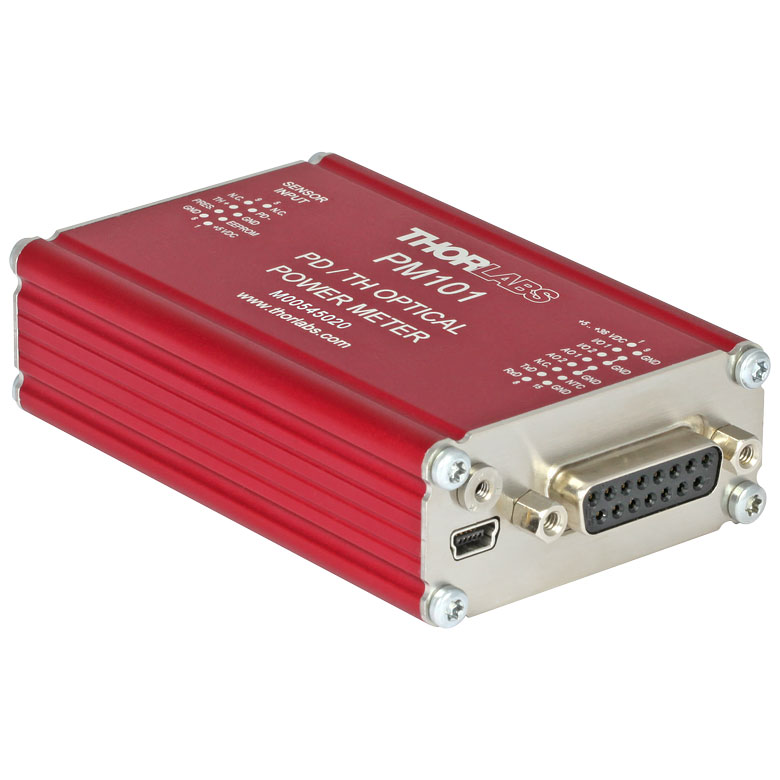

PM101 |

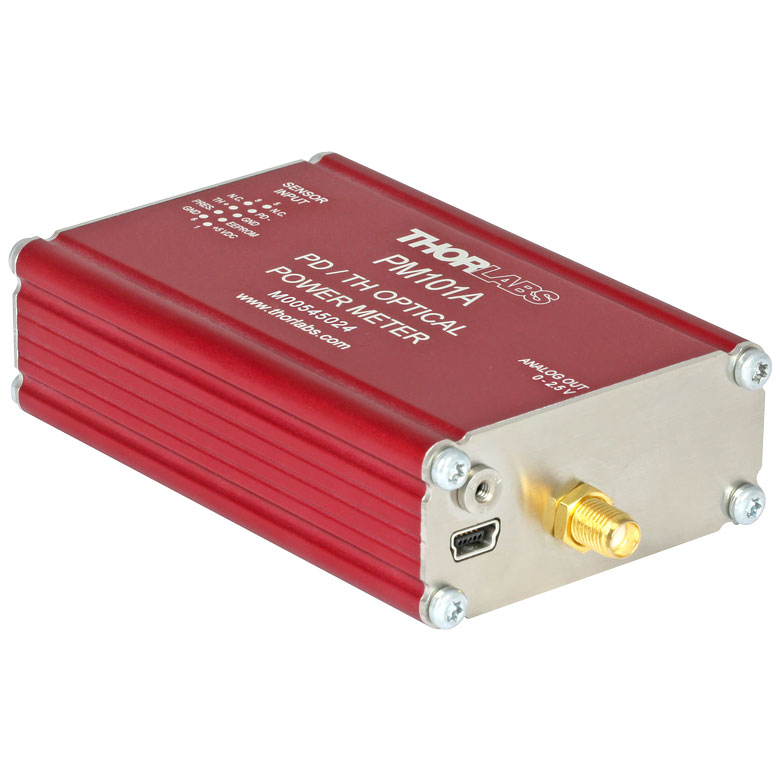

PM101A |

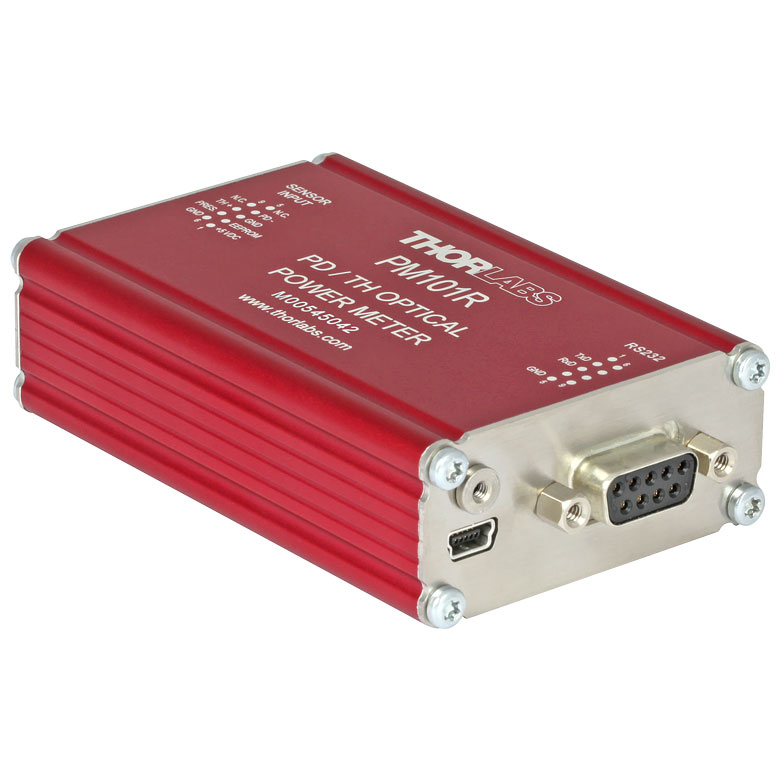

PM101R |

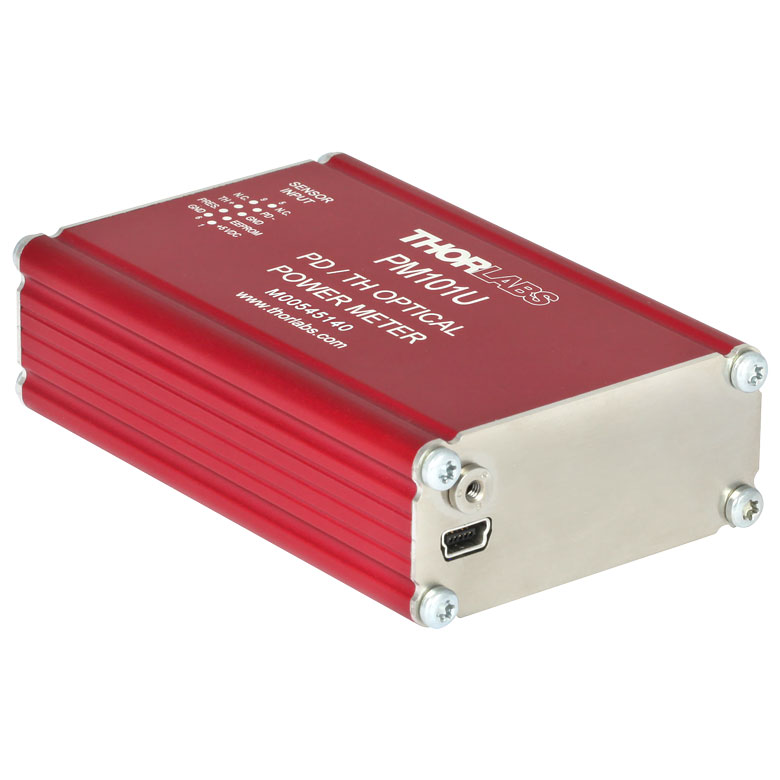

PM101U |
|
Изображение |
|
|
|
|
|
Коннекторы |
Mini USB и
|
Mini USB и
|
Mini USB и
|
Mini USB |
|
Управляющий / цифровой выход |
USB 2.0, RS232 или UART |
USB 2.0 |
USB 2.0 или RS232 |
USB 2.0 |
|
Аналоговый выход |
Да |
Да |
Нет |
Нет |
Технические характеристики:
|
Серия |
PM101 |
|
Совместимость с датчиками | |
|
Тип совместимых датчиков |
Фотодиодные датчики мощности и термодатчики |
|
Макс. ток фотодиодного датчика |
5 мА |
|
Макс. напряжение термодатчика |
1 В |
|
Входной ток фотодиодного датчика | |
|
Единицы измерения |
Вт, дБм, Вт/см2, А |
|
Диапазон измерения |
6 порядков:
|
|
Разрешение |
1 пА / Значение чувствительности (А/Вт) |
|
Погрешность измерений |
±0.2% полной шкалы (5 мкА - 5 мА)
|
|
Аналоговая полоса пропускания |
DC - 100 кГц (зависит от датчика и настроек) |
|
Коррекция длины волны |
нм (А/Вт) |
|
Настройка площади пучка |
Диаметр 1/e2 или прямые x, y |
|
АЦП |
16 бит |
|
Входное напряжение термодатчика | |
|
Единицы измерения |
Вт, дБм, Вт/см2, А |
|
Диапазон измерения |
9 диапазонов:
|
|
Разрешение |
1 мкВ / Значение чувствительности (В/Вт) |
|
Погрешность измерений |
±0.5% полной шкалы (10 мВ - 1 В)
|
|
Аналоговая полоса пропускания |
DC - 10 Гц (зависит от датчика и настроек) |
|
Коррекция длины волны |
Зависит от датчика; нм (В/Вт) |
|
Настройка площади пучка |
Диаметр 1/e2 или прямые x, y |
|
Датчик измерения температуры | |
|
Поддерживаемый датчик температуры |
Терморезистор |
|
Диапазон температур |
От -10 до +120 °C |
|
Интерфейс датчика | |
|
Коннектор |
DE-9 Female |
