Особенности:
- Совместимость с более чем 20 фотодиодными датчиками мощности и пироэлектрическими датчиками энергии;
- Все модели поддерживают работу через USB 2.0;
- Модели:
- Работа через UART или RS232;
- Аналоговый выход;
- Питание через USB (все модели) или разъем DA-15 (только PM103);
- Включает сертификат калибровки.
Интерфейсы серии PM103 совместимы со всеми фотодиодами C-серии и пироэлектрическими датчиками энергии. Стандартный фотодиод, тонкий фотодиод, интегрирующая сфера и оптоволоконные датчики могут совместно измерять оптическую мощность от 100 пВт до 20 Вт. В качестве альтернативы можно использовать не усиленные фотодиоды с анодным или катодным заземлением с токами до 10 мА. Пироэлектрические датчики энергии могут измерять энергию от 10 мкДж до 15 Дж. Также можно использовать другие датчики энергии с выходным напряжением от 20 мВ до 200 В. Хотя все интерфейсы могут управляться и питаться от ПК через порт mini-USB, некоторые интерфейсы имеют дополнительные функции, такие как работа через UART или RS232 и аналоговый выход. Модели с аналоговым выходом могут работать автономно при подключении к источнику питания без необходимости в дополнительном устройстве управления. Все интерфейсы включают кнопки сброса, позволяющие легко перезагружать системы.
Энергонезависимая память в каждом интерфейсе сохраняет настройки длины волны, диапазона чувствительности и выходной конфигурации пользователя после выключения или перезагрузки устройства, что подходит для повторных измерений в течение длительного периода времени. Высокая скорость считывания 100000 выборок в секунду позволяет осуществлять активный мониторинг сигнала во время использования интерфейса. Для точных измерений эти интерфейсы используют тринадцать диапазонов измерения напряжения от 20 мВ до 200 В и 21 диапазон измерения тока от 2 нА до 10 мА, по сравнению с только четырьмя диапазонами напряжения и шестью диапазонами тока, используемыми в PM100USB.
PM103 имеет два настраиваемых цифровых порта общего назначения: DIO1 (DA-15, пин 2) и DIO2 (DA-15, пин 3). Точно так же PM103A имеет один дополнительный цифровой порт, DIO1, с разъемом SMA. Порты DIO1 можно настроить как вход или выход триггера при чтении данных в режиме 100000 С/с. DIO2 также можно настроить как разделитель «годен / не годен» и запрашивать его для каждой команды удаленного управления.
Сравнение основных функций:
|
Модель |

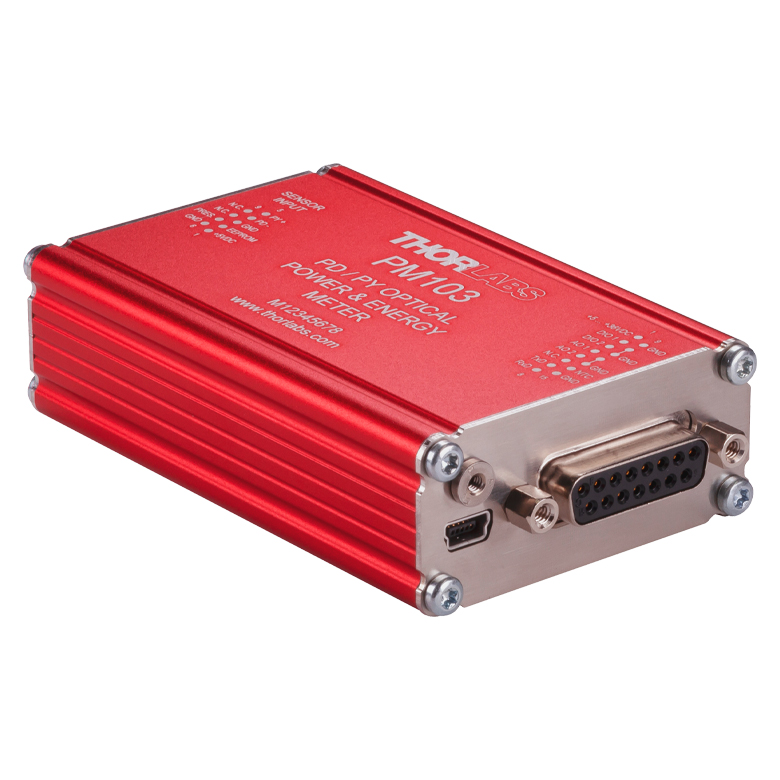

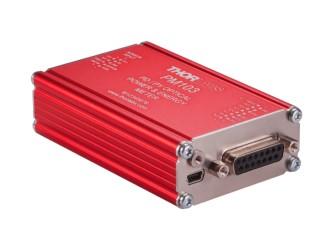

PM103 |

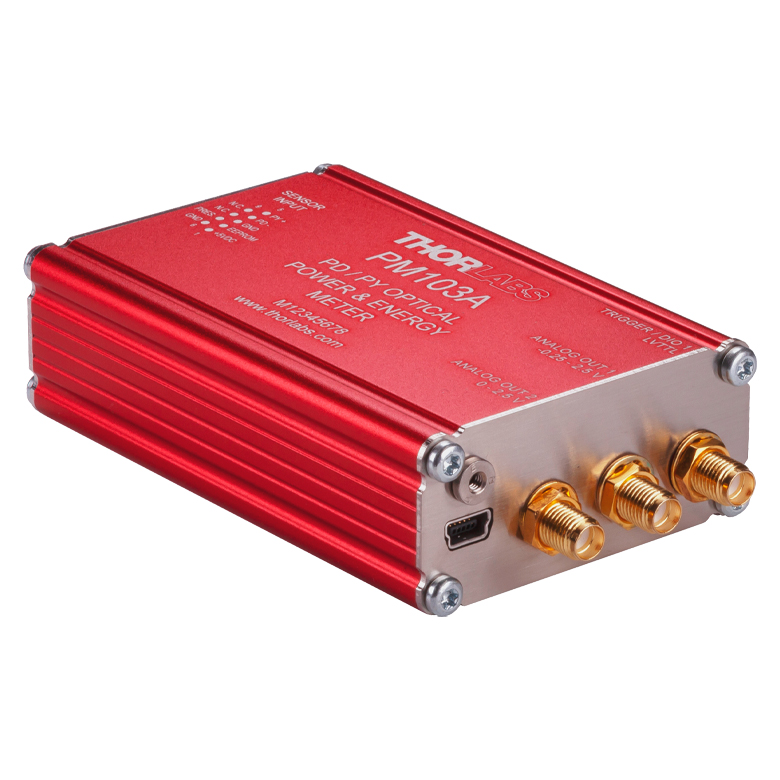

PM103A |

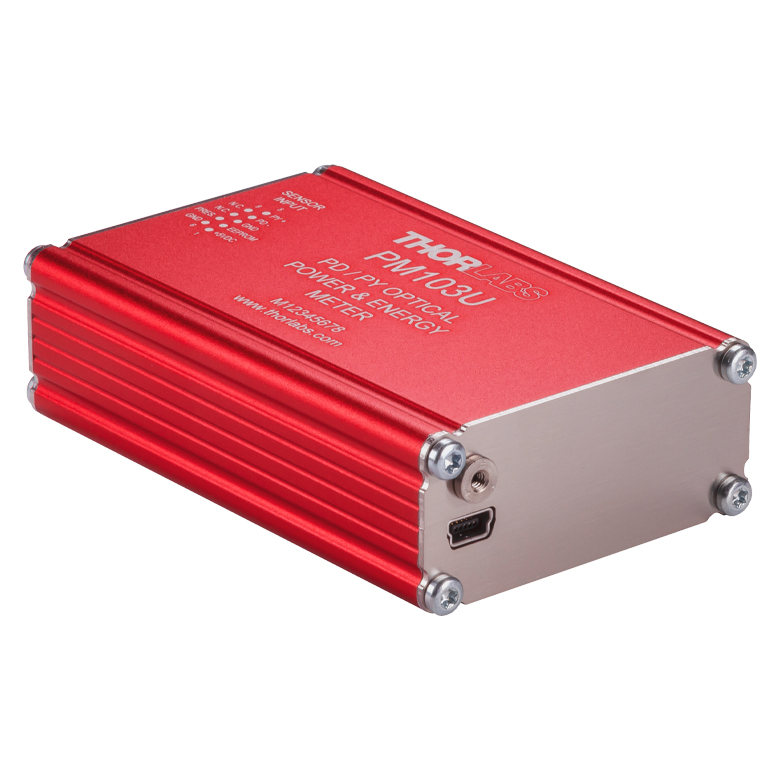

PM103U |
|
Изображение |
|
|
|
|
Коннекторы |
Mini USB и
|
Mini USB и
|
Mini USB |
|
Управляющий / цифровой выход |
USB 2.0,
|
USB 2.0 |
USB 2.0 |
|
Аналоговый выход |
Да |
Да |
Нет |
Технические характеристики:
|
Серия |
PM103 |
|
Совместимость с датчиками | |
|
Тип совместимых датчиков |
Фотодиодные датчики мощности и пироэлектрические датчики энергии |
|
Макс. ток фотодиодного датчика |
10 мА |
|
Макс. напряжение термодатчика |
N/А |
|
Макс. напряжение термодатчика положения |
N/А |
|
Макс. напряжение пироэлектрического датчика |
200 В |
|
Входной ток фотодиодного датчика | |
|
Единицы измерения |
Вт, дБм, Вт/см2, А |
|
Диапазон измерения |
21 диапазон:
|
|
Разрешение |
1 пА / Значение чувствительности (А/Вт) |
|
Погрешность измерений |
±0.2% полной шкалы (400 нА - 10 мА)
|
|
Аналоговая полоса пропускания |
DC - 150 кГц (зависит от датчика и настроек) |
|
Коррекция длины волны |
нм (А/Вт) |
|
Настройка площади пучка |
Диаметр 1/e2 или прямые x, y |
|
АЦП |
16 бит |
|
Входное напряжения пироэлектрического датчика | |
|
Единицы измерения |
Дж, Дж/см2, Вт, дБм, Вт/см2, В |
|
Диапазон измерения |
13 диапазонов:
|
|
Разрешение |
100 мкВ / Значение чувствительности (В/Вт) |
|
Погрешность измерений |
±0.5% полной шкалы (1 В - 200 В)
|
|
Уровень срабатывания |
3% - 90% полной шкалы |
|
Частота следования |
Одиночный импульс - 80 кГц (зависит от датчика) |
|
Коррекция длины волны |
Зависит от датчика; нм (В/Вт) |
|
Настройка площади пучка |
Диаметр 1/e2 или прямые x, y |
|
АЦП |
16 бит |
|
Датчик измерения температуры | |
|
Поддерживаемый датчик температуры |
Терморезистор |
|
Диапазон температур |
От -10 до +120 °C |
|
Интерфейс датчика | |
|
Коннектор |
DE-9 Female |
|
Поставщик
|
Thorlabs |
